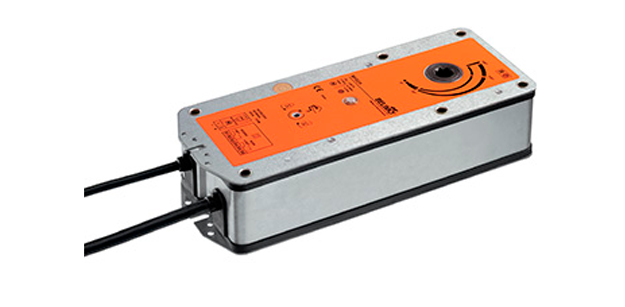

Электропривод Belimo BFG24 для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Электропривод Belimo BFG24 для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.



Технические характеристики

Электрические параметры
Номинальное напряжение	24 В~ 50/60 Гц; 24 В=
Диапазон номинального напряжения	19,2…28,8 В~; 21,6…28,8 В=
Расчетная мощность	10 ВА I макс 8,3 А при t = 5 мс
Потребляемая мощность: - во время работы двигателя - при удержании	7,5 Вт 2,0 Вт
Соединение питание вспомогательные переключатели	Кабель 1 м, 2х0,75 мм2 Кабель 1 м, 6х0,75 мм2
Вспомогательные переключатели точки переключения	2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 25°, 145°
Функциональные данные
Крутящий момент: - двигатель - пружина	11 Нм 8,5 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота	Макс. 180°
Индикация положения	Механический указатель
Вращение заслонки	Через передающее звено 10 мм
Время поворота двигатель пружина	120 с при повороте на 180° ≈20 с при 20°С
Уровень шума двигатель пружина	макс. 45 дБ ≈63 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75°С
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	2800 г





Описание

Основные характеристики электропривода Belimo BFG24:

• Крутящий момент 11/8,5 Нм;
• Угол поворота 180°;
• Номинальное напряжение 24 В ~/=;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;

Особенности электропривода Belimo BFG24:

• принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BFG24 взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
• сигнализация положений - электропривод Belimo BFG24 содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
• ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;

Купить привод БЕЛИМО BFG24 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BFG24 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BFG24 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

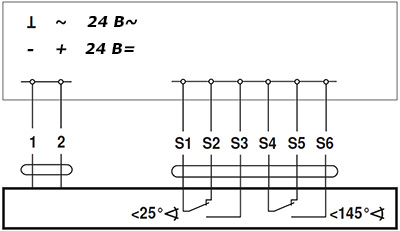

Электрическое подключение





Габаритные размеры
