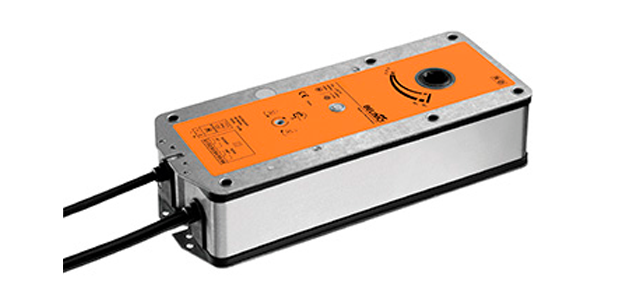

Электропривод Belimo BF48-5-ST для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, с возможностью управления через устройство Belimo BSIA24-48/-R с импульсным управлением.

Электропривод Belimo BF48-5-ST для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, с возможностью управления через устройство Belimo BSIA24-48/-R с импульсным управлением.



Технические характеристики

Электрические параметры
Номинальное напряжение	48 В~ 50/60 Гц; 48=
Диапазон номинального напряжения	40,8…57,6 В~; 40,8…57,6 В=
Расчетная мощность	16 ВА I макс 8,3 А при t = 5 мс
Потребляемая мощность: - во время работы двигателя - при удержании	11,0 Вт 3,5 Вт
Соединение питание вспомогательные переключатели	1 м, 2х0,75 мм2 (безгалагеновые) со штепселем с тремя выходами для подключения к устройству связи и питания 1 м, 6х0,75 мм2 (безгалагеновые) со штепселем с шестью выходами для подключения к устройству связи и питания
Вспомогательные переключатели точки переключения	2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 5°, 80°
Функциональные данные
Крутящий момент: - двигатель - пружина	18 Нм 12 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота	Макс. 95° (включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения	Механический указатель
Вращение заслонки	Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота двигатель пружина	менее 120 с при повороте 90° ≈16 с при 20°С
Уровень шума двигатель пружина	макс. 45 дБ ≈63 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54 в любом положении установки
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75°С
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	2800 г





Описание

Основные характеристики электропривода Belimo BF48-5-ST:

• Крутящий момент 18/12 Нм;
• Угол поворота 90°;
• Номинальное напряжение 48 В ~/=;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;
• Поворот заслонки через передающее звено 12 мм;

Особенности электропривода Belimo BF48-5-ST:

• принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BF48-5-ST взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
• сигнализация положений - электропривод Belimo BF48-5-ST содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
• ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
• соединение - электроприводы Belimo BF48-5-ST снабжены специальными штепселями; с их помощью привод может подключаться к устройству управления Belimo BSIA24-48 или Belimo BSIA24-48-R.

Купить привод БЕЛИМО BF48-5-ST а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BF48-5-ST мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BF48-5-ST распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

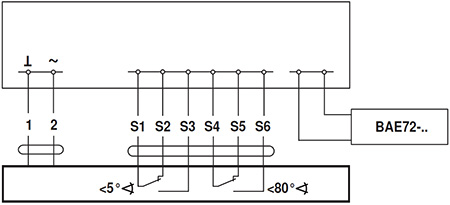

Электрическое подключение





Габаритные размеры
