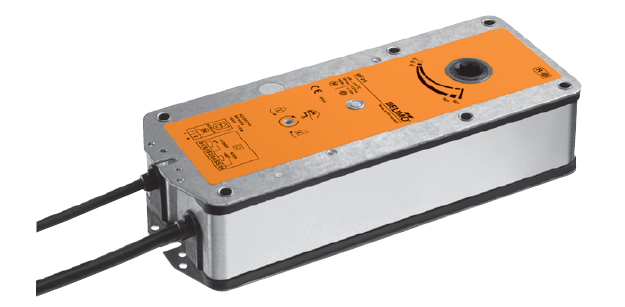

Электронный привод belimo bf230 vim позволяет управлять противопожарными клапанами вентиляционных систем технологической, местной и общеобменной вентиляции.

• Момент крутящий 18 или 12 Nm.
• Значение номинального напряжения 24V ~/= , 230V~.
• Управление: закрыть или открыть
• Имеет два вспомогательных встроенных переключателя.

Электронный привод belimo bf230 vim позволяет управлять противопожарными клапанами вентиляционных систем технологической, местной и общеобменной вентиляции.

• Момент крутящий 18 или 12 Nm.
• Значение номинального напряжения 24V ~/= , 230V~.
• Управление: закрыть или открыть
• Имеет два вспомогательных встроенных переключателя.

Технические характеристики

Привод противопожарного клапана belimo bf230 позволяет регулировать работу клапанов противопожарного типа с вентиялционных системах зданий.

Характеристика
Напряжение номин.	230V~ 50/60 Гц
Значение номинального напряжения сети (диапазон)	198-264V~
Мощность расчетная	11 ВА I максимальный, 0,5А при условии t = 5мс
Потребление мощности  Работа Удержание	8,5W 3W
Функции
Момент крутящий двигателя пружины	Минимум 18Nm Минимум 12Nm
Вращается в направлении, заданном установкой	L и R
Максимальный угол, на который совершается поворот	105°
Отображение положения	Механический индикатор
Клапан вращается	С помощью передающего звена на 12 mm (с адаптером 10 mm)
Продолжительность одного поворота двигателем пружиной	приблизительно 16 секунд (при условии t° окружающей ср. в 20°С)
Уровень шума: двигатель пружины	Максимально 45дБ приблизительно 62дБ
Защита и безопасность
Защита	класса II (полностью изолирован)
Корпус устройства защищен по	IP54
Температура. при которой реализуется защитная функция	+75° С
Температура нормальная для работы	–30° ... +50°C
Хранение необходимо осуществлять при температуре	–40° ... +80 °C
Послепродажное обслуживание	Нет необходимости
Габариты	Указано на следующей странице
Габариты и масса
Размер	Указано на след. странице
Масса	3,1 кг



Описание

Работа

Когда заслонка клапана перемещается в положение для работы, срабатывает возвратный пружинный механизм привода. При прекращении подачи тока, пружина возвращает заслонку противопожарную в начальное положение.

Сигнализация положений

Электромеханический привод belimo bf230  имеет два сигнализационных микропереключателя, которые сигнализируют о принятии конечных позиций приводом.

Механический указатель отображает промежуточные положения заслонки.

Ручное управление

Привод поддерживает функцию ручного управления. Также возможна фиксация клапана. Разблокировка привода осуществляется либо путем подачи питания, либо вручную.

Примечание

Привод BELIMO модели BF230 поставляются заводами – изготовителям дымовых и противопожарных  клапанов. Также привод BELIMO BF230 купить вы можете у нас по сниженной на BELIMO цене.

БЕЛИМО купить, узнать на БЕЛИМО цену можно по  по телефону: 8 (499) 201-22-47

На электропривод belimo цена устанавливается индивидуально с учетом скидки. Вы всегда можете belimo купить в нашей компании.

Привод имеет гарантийный срок длиной в пять лет. Совместно с приводом предоставляется: belimo bf230 схема подключения, паспорт продукта, belimo bf230 инструкция и сертификат соответствия.

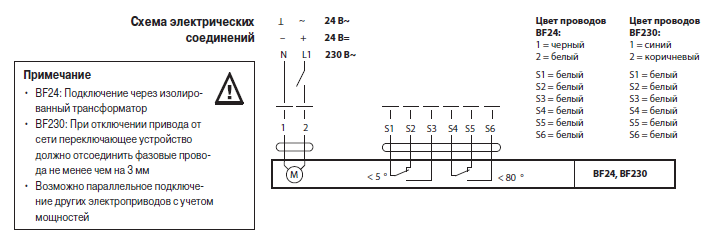

Электрическое подключение

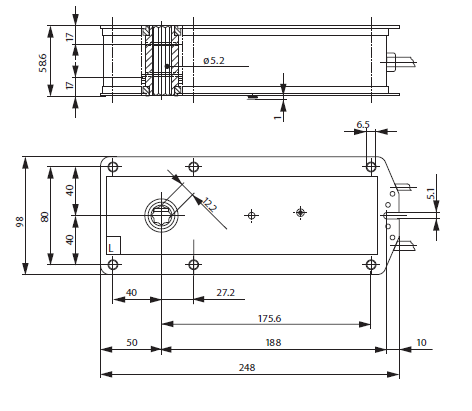

Габаритные размеры, мм
