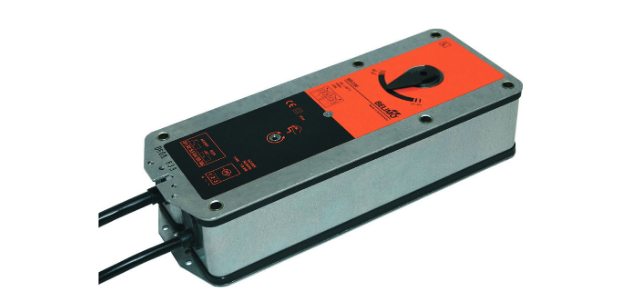

Actuator for smoke extraction dampers 90° in fire smoke extraction systems.

• Torque 15 Nm
• Nominal voltage AC 230 V
• Control: Open/close
• Damper rotation: 12 mm form-fit

 Actuator for smoke extraction dampers 90° in fire smoke extraction systems.

• Torque 15 Nm
• Nominal voltage AC 230 V
• Control: Open/close
• Damper rotation: 12 mm form-fit



Технические характеристики

Electrical data
Nominal voltage	AC 230 V, 50/60 Hz
Power supply range	AC 198 ... 264 V
Switching thresholds Min. ON voltage Max. OFF voltage	AC 198 V AC 100 V
Power consumption Operation End position Rating	7 W @ nominal torque 0.5 W 14 VA / lmax. 8.2 A at 5 ms
Auxiliary switch Contact rating (silver contact) (gold-plated silver contact) Switching points Tolerance	2 x 1 PDT 6 (3) A, AC 250 V 1 mA ... 6 A, DC 5 V ... AC 250 V 3° / 87° (referring to 0 ... 90°) ±2°
Connection Motor Auxiliary switch	Cable 1 m, 3 x 2 mm2 (halogen-free) Cable 1 m, 6 x 2 mm2 (halogen-free)°
Functional data
Torque (nominal torque)	Min. 15 Nm at nominal voltage
Inhibiting torque Dynamic Static	15 Nm 18 Nm
Direction of rotation	Can be selected by mounting L / R
Angle of rotation	Max. 95° (incl. 5° mechanical overrun)
Running time	‹30 s for 90°
Sound power level	Max. 60 dB (A)
Damper rotation	12 mm form-fit
Position indication	Mechanical with pointer
Service life	Min. 10 000 cycles
Safety
Protection class	II totally insulated
Degree of protection	IP54 in all mounting positions
EMC	CE acc. to 2004/108/EC
low-voltage directive	CE according to 2006/95/EC
Mode of operation	Type 1.C (EN 60730-1)
Rated impulse voltage	4 kV
Control pollution degree	3
Ambient temp. range Standard operation > Safety function	-30 ... +50°C See «Safety function»
Non-operating temperature range	-40 ... +80°C
Ambient humidity range	According to EN 60730-1
Maintenance	Maintenance-free
Dimensions / weigh
Dimensions	See «Dimensions» on page 3
Weight	Approx. 2 700 g



Описание

Mode of operation
2-wire open-close control. The actuator is overload-proof and can thus remain energised even at  the end stops.

Signalling
Two microswitches with fixed settings are installed in the actuator for indicating the damper end positions. The position of the damper blade can be read off on a mechanical position indicator.

Manual operation
The hand crank supplied with the actuator can be used for manual operation.The damper function can thus be tested easily.

Standards / regulations

•  Draft DIN 18232, Part 6, September 1992

–  Fire protection in industrial buildings
–  Smoke and heat extraction systems

•  Preliminary standard ÖNORM H 6029, May  1997
  Ventilation systems
  –  Fire smoke extraction systems
  Excerpts from:
  –  CEN/TC191, 1996
  –  NA BAU, 1997

Купить привод БЕЛИМО BR230 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BR230 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BR230 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

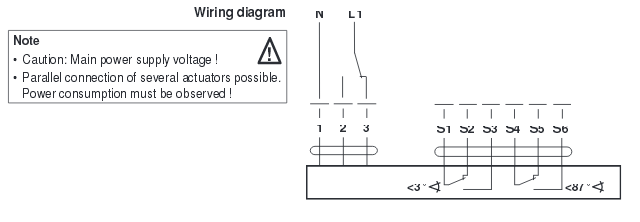

Электрическое подключение
