Электропривод с пружинным возвратом Belimo BLE24-ST с интегрированной шиной управления SBSE-Control и Ringbus для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.

Электропривод с пружинным возвратом Belimo BLE24-ST с интегрированной шиной управления SBSE-Control и Ringbus для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.



Технические характеристики

Электрические параметры
Номинальное напряжение	24 В ~ 50/60 Гц 24 В =
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 В =
Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение	19,2 B ~ / 21,6 В= 6,5 B ~ / 6,5 В=
Расчетная мощность	9 ВА Iмакс 2,7 А при t = 5мс
Потребляемая мощность: - во время вращения - в состоянии покоя	7,5 Вт <0,5 Вт
Соединение питание вспомогательные переключатели	Кабель 1 м, 3х0,75 мм2 Кабель 1 м, 6х0,75 мм2
Вспомогательные переключатели точки переключения точность сигнализации	2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 3°, 87° (относится к 0…90°) ± 2°
Функциональные данные
Блокирующий момент: - динамический - статический	15 Нм 20 Нм
Крутящий момент	15 Нм (номинальное напряжение)
Направление вращения	Выбирается установкой L/R
Передающее звено	12 х 12 мм
Угол поворота	Макс. 105° (включая доп. угол поворота в конечных положениях)
Индикация положения	Механический указатель
Время поворота	<30с для 90°
Уровень шума	Макс. 62 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	1680 г





Описание

Основные характеристики электропривода Belimo BLE24-ST:

• Предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции;
• Крутящий момент 15 Нм;
• Угол поворота 90°;
• Номинальное напряжение 24 В ~/=;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;
• Передающее звено 12 мм.

Особенности электропривода Belimo BLE24-ST:

• принцип действия - двухпозиционное управление осуществляется при помощи двухпроводной схемы; электропривод Belimo BLE24 защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время;
• подключение к SBSE или Ringbus - привод оснащен штепселями, которые подключаются к устройству связи и управления или полевому модулю шины;

• направление вращения - направление вращения зависит от конфигурации системы SBSE или Ringbus;
• сигнализация положений - электропривод Belimo содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю;
• ручное управление - металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом Belimo BLE24-ST вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте;

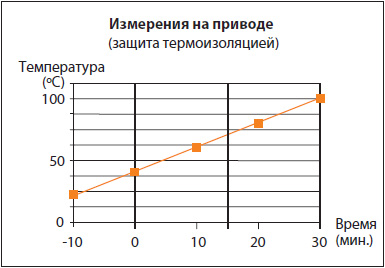

• защитная функция - защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.


Купить привод БЕЛИМО BLE24-ST а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BLE24-ST мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BLE24-ST распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

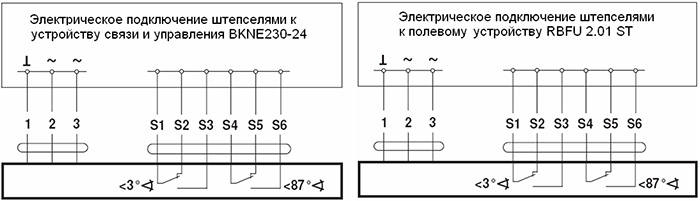

Электрическое подключение

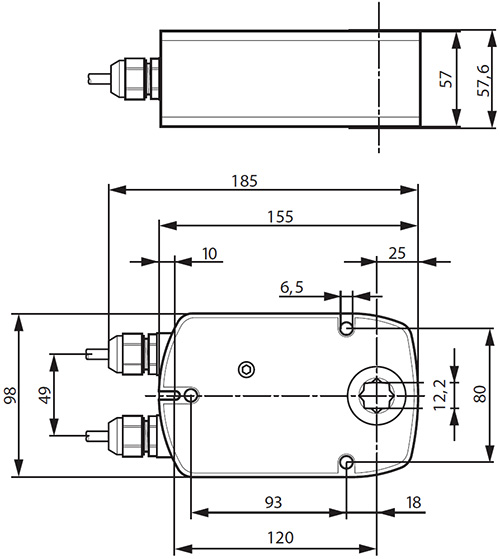

Габаритные размеры
