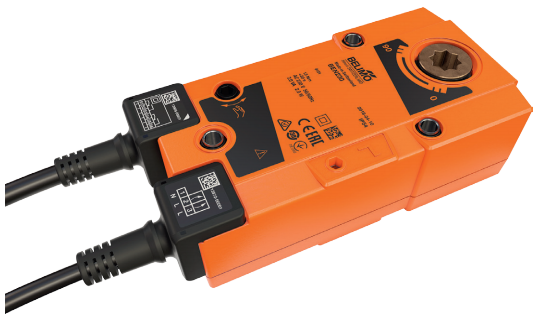

Электрический привод Belimo BЕN230 предназначен для противодымных вентиляционных систем. Электропривод управляет противопожарными клапанами нормально-закрытого и дымового типов. С дополнительными переключателями для сигнализации положений.

• Вращающий момент - 15 Нм
• Напряжение (Uномин) - AC 230 В
• Двухпозиционное управление (Открыто-Закрыто)
• Для вала заслонки 12 х 12 мм

Электрический привод Belimo BЕN230 предназначен для противодымных вентиляционных систем. Электропривод управляет противопожарными клапанами нормально-закрытого и дымового типов. С дополнительными переключателями для сигнализации положений.

• Вращающий момент - 15 Нм
• Напряжение (Uномин) - AC 230 В
• Двухпозиционное управление (Открыто-Закрыто)
• Для вала заслонки 12 х 12 мм

Технические характеристики



Электро-данные
Uномин	АС 230 В
Диапазоны Unom	АС 198 ... 264 В
Частота тока	50/60 Гц
Напряжение пороговое (U)	Min U включения: АС 198 В Max U выключения: АС 50 В
Расчетный показатель мощности	7 ВА, Imax = 4 A при условии t = 5 мс
Потребляемые мощности	Во время работы: 4 Вт Вне работы: 0,4 Вт
Тип присоединения	Кабель безгаголеновый К источнику питания: длина = 100 см, 3 х 0,75 мм2 Переключатели: длина = 100 см, 6 х 0,75 мм2
Характеристики переключателей (2 шт.)	1-полюсные, 2-ое переключение I = 1 мА ... 3 А, U = DC 3 В ... АС 250 В 5°, 80°
Погрешность сигнализации положений	+/- 3°
Функциональные данные
Вращающий момент	15 Нм
Направление движения	Настраивается посредством установки
Звено передачи	1,2 на 1,2 см
Допустимый поворот привода	Max угол 95°
Срок эксплуатации	Min 10 тыс. циклов
Указатель положения	Индикатор механич.
Время срабатывания на 90°	Менее 30 сек
Шум при работе двигателя	Не более 58 дБ
Данные по безопасной эксплуатации
Класс защиты от поражения током	2-й - полная изоляция
Защита корпуса	По протоколу IP54
Температурный режим среды при эксплуатации	Диапазон t от –30°С до +55°С
Температурный режим хранения	Диапазон t от –40°С до +80°С
Сервисная поддержка	Нет необходимости
Вес привода	0,9 кг



Описание

Принцип работы и управления

Для управления электроприводом Belimo BЕN230 применяется двухпроводная схема (двухпозиционное управление). За счет того, что электропривод надежно защищен от перегрузок при эксплуатации, он может оставаться под напряжением в финальных позициях в течение длительного промежутка времени.

Функция защиты в случаях пожара

В электроприводе Belimo BЕN230 реализована защитная функция Safety Position Lock^TM . Благодаря ей клапан надежно фиксируется в защитном положении, что обеспечивает максимальную ступень защиты от дыма в случаях пожара.

Сигнализационная система

В конструкцию электропривода Belimo BЕN230 встроены два дополнительных фиксированных переключателя, сигнализирующих о прохождении клапаном финальных позиций. Внимание! Даже при единоразовой подаче на контакты переключателей сильных токов включение переключателей в цепи слабых токов в диапазоне миллиампер уже невозможно, т.к. они уже не среагируют на такие значения.

Промежуточную позицию заслонки клапана можно определить при помощи механического индикатора.

Управление вручную

В базовую комплектацию электропривода Belimo BЕN230 входит металлическая рукоятка для управления устройством вручную. Также с ее помощью можно тестировать клапан, если отсутствует подключение системы к электропитанию.

Узнать стоимость электропривода Belimo BЕN230 и оформить заказ на устройство Вы можете, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на электропривод Belimo BЕN230 обсуждается в индивидуальном порядке.

Гарантийный срок на электропривод Belimo BЕN230 составляет 5 лет с момента приобретения. Технический паспорт и сертификат соответствия прилагаются к устройству.

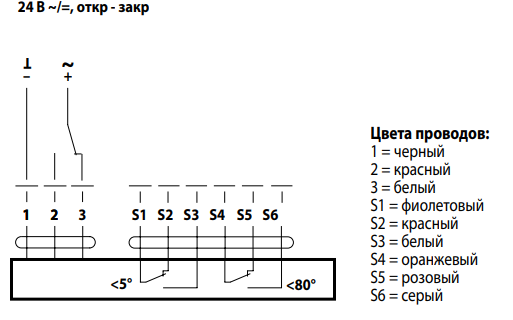

Электрическое подключение

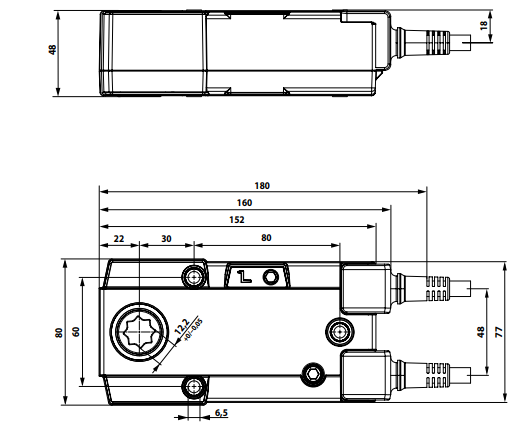

Габаритные размеры
