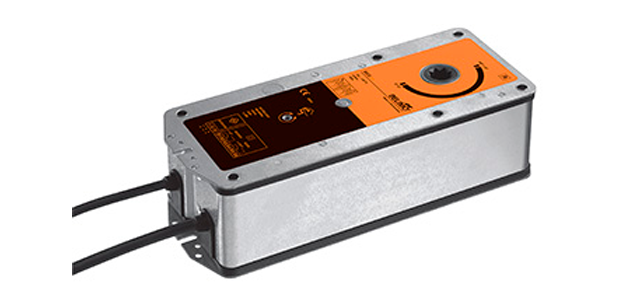

Электропривод с пружинным возвратом Belimo BEG230 для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.

Электропривод с пружинным возвратом Belimo BEG230 для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.



Технические характеристики

Электрические параметры
Номинальное напряжение	230 В ~ 50/60 Гц
Диапазон номинального напряжения	198 … 264 В ~
Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение	198 B ~ 100 B ~
Расчетная мощность	15 ВА I макс 7,9 А при t = 5 мс
Потребляемая мощность: - во время вращения - в состоянии покоя	8,0 Вт <0,5 Вт
Соединение питание вспомогательные переключатели	Кабель 1 м, 3х0,75 мм2 Кабель 1 м, 6х0,75 мм2
Вспомогательные переключатели точки переключения точность сигнализации	2 однополюсных с двойным переключением 1 мА…6 А, 5 В=…250 В ~ 5°, 175° (относится к 0…180°) ± 2°
Функциональные данные
Блокирующий момент: - динамический - статический	24 Нм 30 Нм
Крутящий момент	24 Нм (номинальное напряжение)
Направление вращения	Выбирается установкой L/R
Передающее звено	12 х 12 мм
Угол поворота	Макс. 180°
Индикация положения	Механический указатель
Время поворота	<60с для 180°
Уровень шума	Макс. 62 дБ
Безопасность
Класс защиты	II (все изолировано)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	2700 г





Описание

Основные характеристики электропривода Belimo BEG230:

• Предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции;
• Угол поворота 180°;
• Крутящий момент 24 Нм;
• Номинальное напряжение 230 В~;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;
• Передающее звено 12 мм.

Особенности электропривода Belimo BEG230:

• принцип действия - двухпозиционное управление осуществляется при помощи двухпроводной схемы; электропривод Belimo BEG230 защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время;
• сигнализация положений - электропривод Belimo содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю;
• стабилизатор вала - захват вала заслонки, устанавливаемый на приводе с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала, для создания стабильной комбинации заслонки, вала заслонки и электропривода; он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки и способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата;
• ручное управление - металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом Belimo BEG230 вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте;

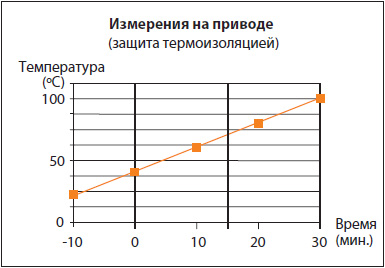

• защитная функция - защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.



•

Купить привод БЕЛИМО BEG230 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BEG230 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BEG230 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Электрическое подключение





Габаритные размеры
