Электрический привод Belimo BE24 предназначается для использования в противодымных вентиляционных системах. Привод регулирует открытие противопожарных клапанов дымового либо нормально-закрытого типов. Оснащен двумя дополнительными переключателями, без возвратной пружины.

• Момент силы минимальный – 40 Нм
• Напряжение (U) – 24 В АС/DC
• Принцип управления – двухпозиционное Открыто/Закрыто

Электрический привод Belimo BE24 предназначается для использования в противодымных вентиляционных системах. Привод регулирует открытие противопожарных клапанов дымового либо нормально-закрытого типов. Оснащен двумя дополнительными переключателями, без возвратной пружины.

• Момент силы минимальный – 40 Нм
• Напряжение (U) – 24 В АС/DC
• Принцип управления – двухпозиционное Открыто/Закрыто

Технические характеристики



Электро-характеристики
U номин	24 В AC/DC, частота 50/60 Гц
Интервал U номин	19,2 - 28,8 В АС 21,6 - 28,8 В DC
U пороговое(включ.выключ.)	19,2 В АС / 21,6 В DC – min U включ. 6,5 В АС / 6,5 В DC – max U выключ.
Потребляемые мощности	18 ВА, при Imax = 8,2 А, t = 5 мс 12 Вт – в процессе работы 0,5 Вт – вне работы
Тип соединения	Кабельное К источнику питания: 100 см, 3 х 0,75 мм2 Переключатели: 100 см, 6 х 0,75 мм2
Характеристики переключателей (2 шт.)	1-полюсные, 2-ое переключение I от 1 мА до 6 А, U от 5 DC до 250 В АС Переключающие точки - 3° и 87°
Погрешность сигнализации	+/- 2°
Характеристики функциональности
Момент блокировки	В динамике: 40 Нм В статике: 50 Нм
Момент силы	40 Нм, при 24 В АС/DC
Направление движения двигателя	Задается L/R переключателем
Звено передачи	1,4 х 1,4 см
Поворот	≤ 100° (с учетом 5° в конечных позициях)
Контроль позиций	Механический индикатор
Время срабатывания на 90°	Менее 1 мин
Шум при работе	≤ 62 дБ
Характеристики безопасности
Класс защиты от тока	3 – экстра-низкие напряжения
Защита корпуса	Протокол IP54
Температурный режим среды при нормальной работе	От –30°С до +50°С * Температуру при защитной функции см. в описании
Температурный режим в покое	От –40°С до +80°С
Сервисная поддержка	Нет
Масса	2,7 кг



Описание

Принцип функционирования

Электропривод Belimo BE24 управляется посредством двухпозиционной схемы, принцип Открыто/Закрыто. За счет защиты от перегрузки в процессе эксплуатации привод может продолжительный период оставаться в конечных позициях под напряжением.

Сигнализационная система

Электропривод Belimo BE24 оснащен двумя дополнительными фиксированными переключателя, которые сигнализируют о прохождения конечных позиций. Для определения промежуточной позиции предназначен механический индикатор.

Режим ручного управления

В базовую комплектацию электропривода Belimo BE24 входит рычаг из металла для ручного управления устройством. С его помощью также можно тестировать противопожарный клапан, если он не находится под напряжением.

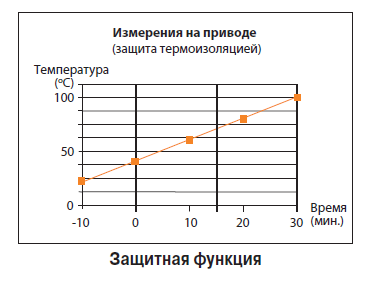

Температура при защитной функции

Для осуществления защитной функции электропривод Belimo BE24 должен находиться в пределах температур, указанных на графике.

Для заказа электропривода Belimo BE24 и уточнения цены звоните по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок обсуждается персонально.

Гарантия на электропривод Belimo BE24 – пять лет со дня покупки. Паспорт и сертификат соответствия прилагаются к изделию.

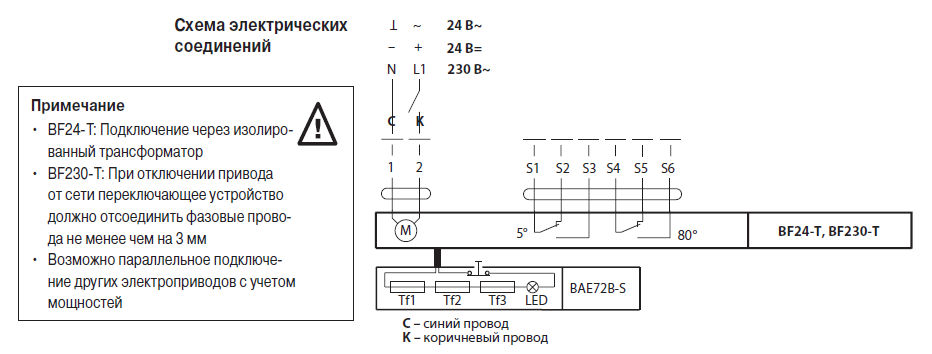

Электрическое подключение







Габаритные размеры
