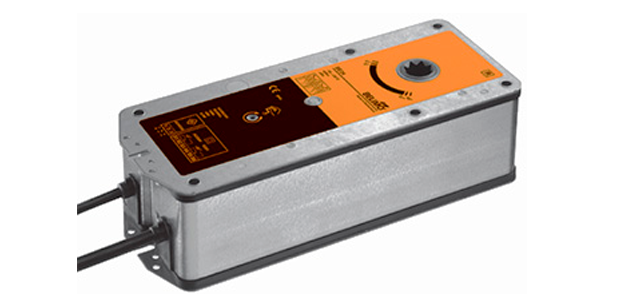

Электроприводы с пружинным возвратом Belimo BE24-ST, BE24-12-ST с интегрированной шиной управления SBSE-Control и Ringbus для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.

Электроприводы с пружинным возвратом Belimo BE24-ST, BE24-12-ST с интегрированной шиной управления SBSE-Control и Ringbus для управления противопожарными нормально-закрытыми клапанами и клапанами дымоудаления систем противодымной вентиляции.



Технические характеристики

Электрические параметры
Номинальное напряжение	24 В ~ 50/60 Гц 24 В =
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 В =
Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение	19,2 B ~ / 21,6 В= 6,5 B ~ / 6,5 В=
Расчетная мощность	18 ВА Iмакс 8,2 А при t = 5мс
Потребляемая мощность: - во время вращения - в состоянии покоя	12,0 Вт <0,5 Вт
Соединение питание вспомогательные переключатели	Кабель 1 м, 3х0,75 мм2 Кабель 1 м, 6х0,75 мм2
Вспомогательные переключатели точки переключения точность сигнализации	2 однополюсных с двойным переключением 1 мА…6 А, 5 В=…250 В ~ 3°, 87° (относится к 0…90°) ± 2°
Функциональные данные
Блокирующий момент: - динамический - статический	40 Нм 50 Нм
Крутящий момент	40 Нм (номинальное напряжение)
Направление вращения	Выбирается установкой L/R
Передающее звено	14 х 14 мм (BE24-ST) и 12 x 12 мм (BE24-12-ST)
Угол поворота	Макс. 100° (включая дополнительных 5° в конечных положениях)
Индикация положения	Механический указатель
Время поворота	<60с для 90°
Уровень шума	Макс. 62 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54
Температура окружающей среды	-30…+50°С
Температура хранения	-40…+80°С
Техническое обслуживание	Не требуется
Размеры/вес
Размеры	Смотри рисунок ниже
Вес	2700 г





Описание

Основные характеристики электроприводов Belimo BE24-ST, BE24-12-ST:

• Предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции;
• Крутящий момент 24 Нм;
• Угол поворота 90°;
• Номинальное напряжение 24 В ~/=;
• Управление: открыто/закрыто;
• 2 встроенных вспомогательных переключателя;
• Передающее звено 12 мм (BE24-12-ST) и 14 мм (BE24-ST).

Особенности электроприводов Belimo BE24-ST, BE24-12-ST:

• принцип действия - двухпозиционное управление осуществляется при помощи двухпроводной схемы; электроприводы Belimo BE24-ST, BE24-12-ST защищены от перегрузок и поэтому могут находиться под напряжением в конечных положениях длительное время;
• подключение к SBSE или Ringbus - привод оснащен штепселями, которые подключаются к устройству связи и управления или полевому модулю шины;

• направление вращения - направление вращения зависит от конфигурации системы SBSE или Ringbus;
• сигнализация положений - электропривод Belimo содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю;
• ручное управление - металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводами Belimo BE24-ST, BE24-12-ST вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте;

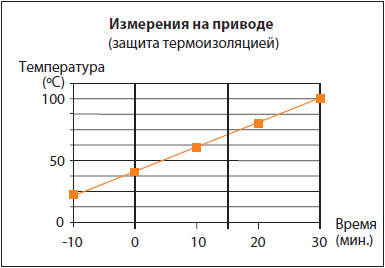

• защитная функция - защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.


Купить привод БЕЛИМО BE24-12-ST а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BE24-12-ST мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BE24-12-ST распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

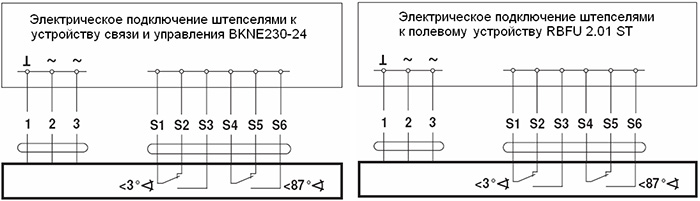

Электрическое подключение

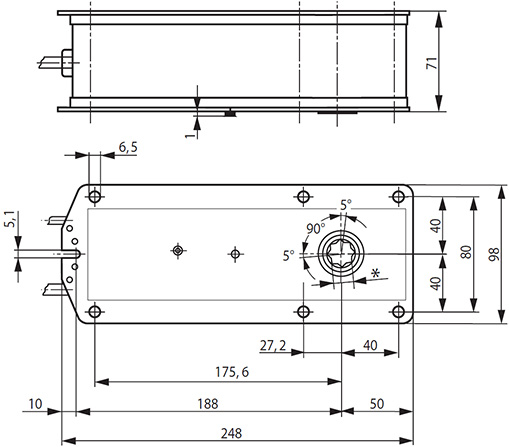

Габаритные размеры
