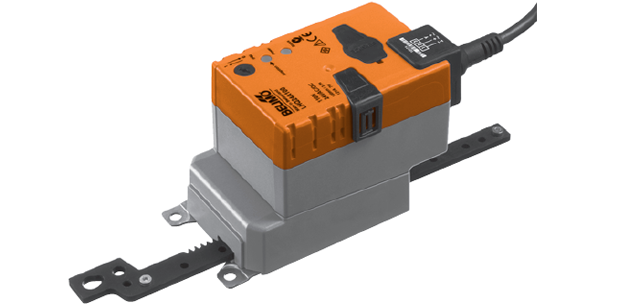

Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.

Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.



Технические характеристики



Артикул	LHQ24A100
Вспомогательные переключатели	Нет
Кабель	1 м, 3 x 0.75 мм²
Крутящий момент	100 Н
Питание	24 В~/=
Площадь заслонки ≈	0,7 м²
Присоединение	Шток
Серия	LHQ
Управление	Откр/Закр



Electrical data
Nominal voltage	AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range	AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation At rest For wire sizing	13 W @ nominal torque 2 W 23 VA (I max. 20 A @ 5 ms)
Connection	Cable 1 m, 3 x 0.75 mm2
Functional data
Actuating force	Min. 100 N @ nominal voltage
Direction of stroke	Reversible with switch 1 resp. 0
Manual override	Gearing latch disengaged with pushbutton, can be locked
Stroke adjustment	20 ... 100 mm, adjustable in 20 mm-steps, can be limited at both ends with mechanical end stops
Stroke limiting	Min. 40 mm
Running time	3.5 s / 100 mm
Automatic adjustment of operating range to match the mechanical stroke adjustment	Manual triggering of the adaption by pressing the «Adaption» button
Sound power level	52 dB (A)
Negative torque !	≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class	III Safety extra-low voltage UL Class 2 Supply
Degree of protection	IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification	Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage	0.8 kV
Control pollution degree	3
Ambient temperature!	–30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature	–40 ... +80°C
Ambient humidity	95% r.H., non-condensating
Maintenance	Maintenance-free
Dimensions / Weight
Dimensions	See «Dimensions» on page 4
Weight	Approx. 640 g

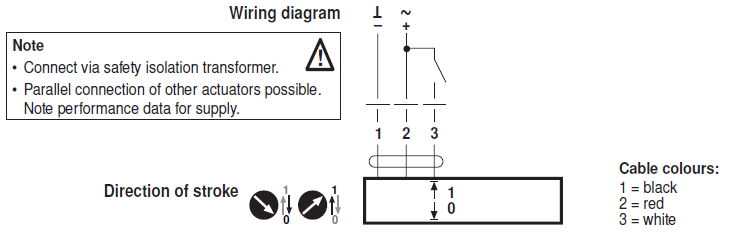

Электрическое подключение

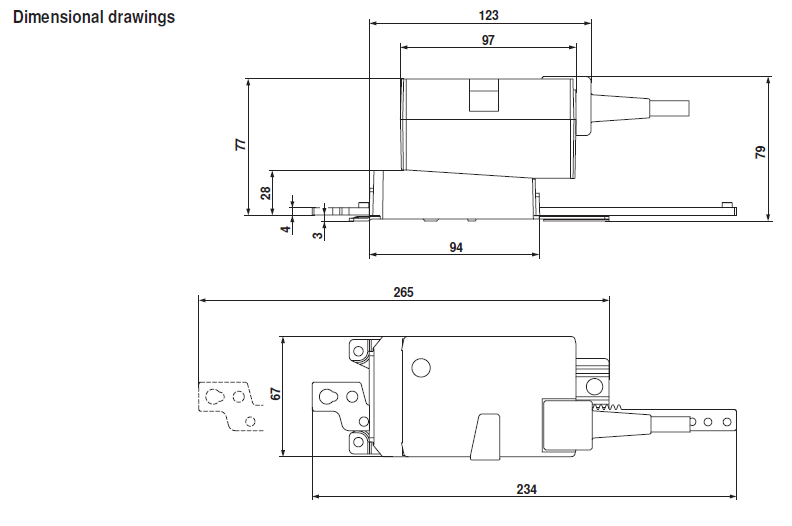

Габаритные размеры





Скачать PDF



Скачать PDF (910 Кбайт)

Сертификат BELIMO (775 Кбайт)
