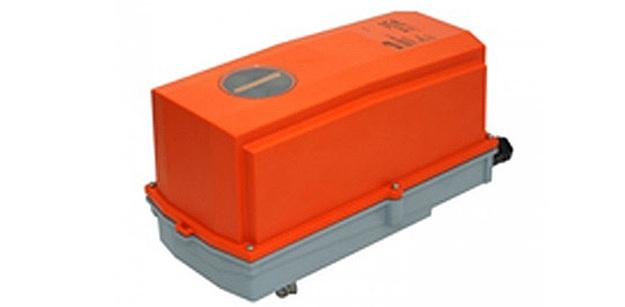

Привод BELIMO NFG-S2-L
- Привод воздушной заслонки,
- Встроенная пружина,
- IP66 NEMA5.
Технические характеристики
-
Артикул NFG-S2-L Вспомогательные переключатели 2 однопол., 1 мА… 3 (0,5) А, 250 В~ Кабель 1 м, 2 x 0.75 мм² / 1 м, 6 x 0.75 мм² Крутящий момент 10 Нм Питание 24~/=…230 В~ Площадь заслонки ≈ 2 м² Присоединение Универсальный захват Серия NF_G Управление 10 Нм Electrical data Nominal voltage AC 24 ... 240 V, 50/60 Hz / DC 24 ... 125 V) Nominal voltage range AC 19,2 ... 264 V / DC 21,6 ... 137,5 V) Power consumption
In operation
At rest
For wire sizing
6 W @ nominal torque
2.5 W
9.5 VA (lmax 20 A @ 5 ms))Auxiliary switch 2 x SPDT, 1 mA ... 3 (0.5) A, AC 250 V
(1 x fix 10% / 1 x adjustable 10 ... 90%))Connection
Motor
Auxiliary switch
Cable 1 m, 2 x 0.75 mm2
Cable 1 m, 6 x 0.75 mm2)Functional data Torque
Motor
Spring return
Min. 10 Nm @ nominal voltage
Min. 10 NmDirection of rotation Spring return L (ccw) Manual override With hand crank and interlocking switch Angle of rotation Max. 95°, can be limited with adjustable mechanical end stop Running time
Motor
Spring return
≤75 s (0 ... 10 Nm)
≤20 s @ –20 ... 50°C / max. 60 s @ –30°CSound power level
Motor
Spring return
≤45 dB (A)
≤62 dB (A)Service life Min. 60,000 emergency positions Position indication Mechanical Safety Protection class II Totally insulated Degree of protection IP66 NEMA 4, UL Enclosure Type 4 EMC
Low-voltage directiveCE according to 2004/108/EC
CE according to 2006/95/ECCertification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1.AA.B Rated impulse voltage
Actuator
Auxiliary switch
4 kV

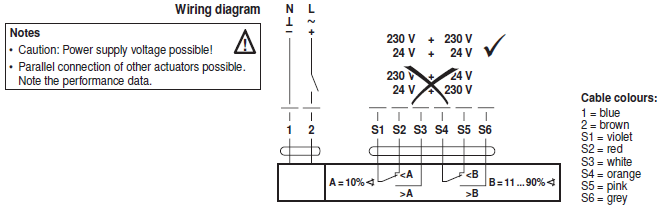

2.5 kVControl pollution degree 4 Ambient temperature –30 ... +50°C Non-operating temperature –40 ... +80°C Ambient humidity 100% r.h. Maintenance Maintenance-free Dimensions / Weight Dimensions See «Dimensions» on page 3 Weight Approx. 5.2 kg Электрическое подключение
-

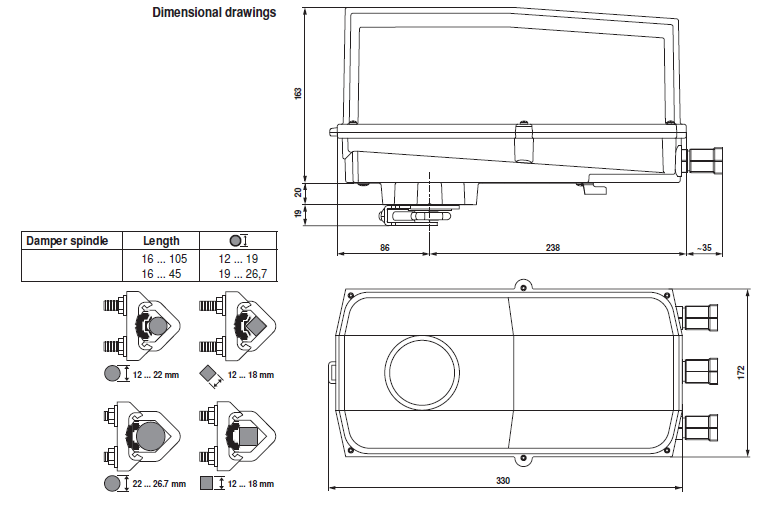

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (760 Кбайт)
Сертификат BELIMO (775 Кбайт)
