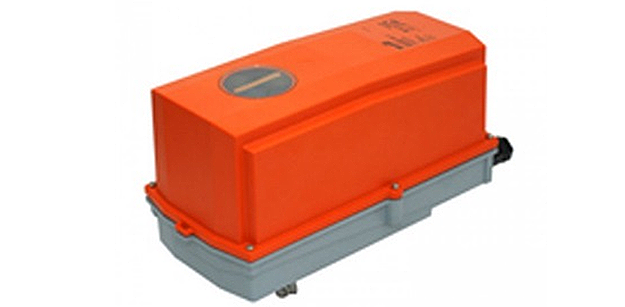

Электропривод Belimo NF24G-SR-L с функцией аварийного срабатывания предназначен для управления воздушными заслонками в кондиционировании и вентиляционных системах зданий и сооружений промышленного назначения. Для заслонок площадью до 2 кв.м. Оснащен возвратной пружиной.

• Момент силы двигателя/пружины – 10 Нм
• Напряжение номин. – AC/DC 24 В
• Управление – аналоговый сигнал (0-10 В)
• Обратная связь – 2-10 В
• Возможно использование в сложных климатических условиях (до -40°C с использованием подогрева)

Электропривод Belimo NF24G-SR-L с функцией аварийного срабатывания предназначен для управления воздушными заслонками в кондиционировании и вентиляционных системах зданий и сооружений промышленного назначения. Для заслонок площадью до 2 кв.м. Оснащен возвратной пружиной.

• Момент силы двигателя/пружины – 10 Нм
• Напряжение номин. – AC/DC 24 В
• Управление – аналоговый сигнал (0-10 В)
• Обратная связь – 2-10 В
• Возможно использование в сложных климатических условиях (до -40°C с использованием подогрева)

Технические характеристики



Электрические параметры
Напряжение номин.	AC/DC 24 В, 50/60 Гц частота тока
Интервал напряжения	19.2 - 28.8 V (АС) / 21.6 - 28.8 V (DC)
Потребление мощности	5,5 Ва (при Imax = 20 А) – расчет при калибровке 3,5 Вт (при 10 Нм) – при эксплуатации 2,5 Вт – в покое
Подключение к питанию	Кабель, 100 см, 4 х 0,75 мм²
Функциональные параметры
Момент силы двигателя/пружины	10 Нм (минимально)
Сигнал управления Y	0 – 10 В, R входа = 100 кОм
Интервал работы Y	2 – 10 В
Сигнал обратной связи U	2 – 10 В, при Imax = 0,5 мА
Погрешность управления	+/- 5%
Вращение	Двигатель: реверсивное направление, выбирается установкой влево/вправо Пружина: против часовой стрелки
Ручной режим	Есть. Управление с помощью ручного ключа
Поворотный угол	Не более 95° (настройка за счет упоров с обеих сторон)
Время срабатывания	Двигатель: макс.2,5 мин (при моменте силы до 10 Нм) Пружина: 20-60 сек (при -30°C … +50°C)
Шум при работе	Двигатель: не более 40 дБ (время работы 2,5 мин) Пружина: не более 62 дБ
Индикатор позиций	Указатель механический
Параметры безопасности
Класс защиты от тока	3 – экстра-низкие U
Защита корпуса	IP66
ЭМС	Директива 2004/108/EC
Импульсное U номинал	0,8 кВ
Степень защиты окруж. среды	4
Окружающая t	От -30°C до +50°C (-40°C с подогревом)
t в нерабочем состоянии	От -40°C до +80°C
Влажность	100%
Тех. поддержка	Нет

Описание

Принцип действия

Устройство Belimo NF24G-SR-L управляется аналоговым сигналом в стандартном интервале от 0 до 10 В. Согласно поданному контроллером сигналу привод занимает требуемую позицию, и одновременно с этим взводится возвратная пружина. В случае аварийного отключения электропитания заслонка будет возвращена в исходное защитное положение за счет пружины.

Для управления электроприводом вручную предусмотрен ручной рычаг, который может блокировать привод в любой позиции. Снятие блокировки происходит либо также вручную, либо при возобновлении подачи напряжения на привод. Внимание: ручное управление возможно только при снятой защитной крышке.

Процесс монтажа привода

Для монтирования привода Belimo NF24G-SR-L на заслонку применяется универсальный захват. Также в комплекте с приводом поставляется фиксатор, который закрепляет устройство на заслонке и не позволяет вращаться вокруг свое оси в процессе эксплуатации.

Защита от перегрузок

В Belimo NF24G-SR-L обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматической остановки после прохождения финальных позиций.

Вы можете уточнить цену устройства и заказать привод Belimo NF24G-SR-L по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На электропривод Belimo NF24G-SR-L действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

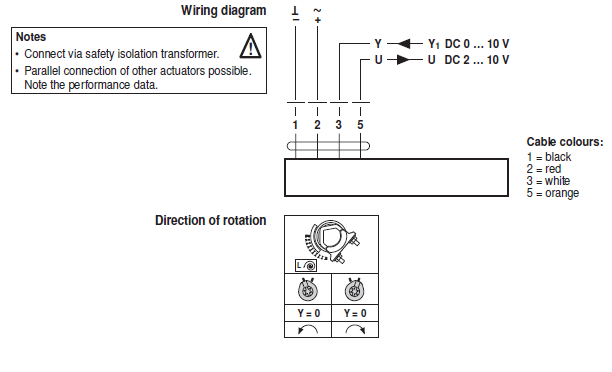

Электрическое подключение

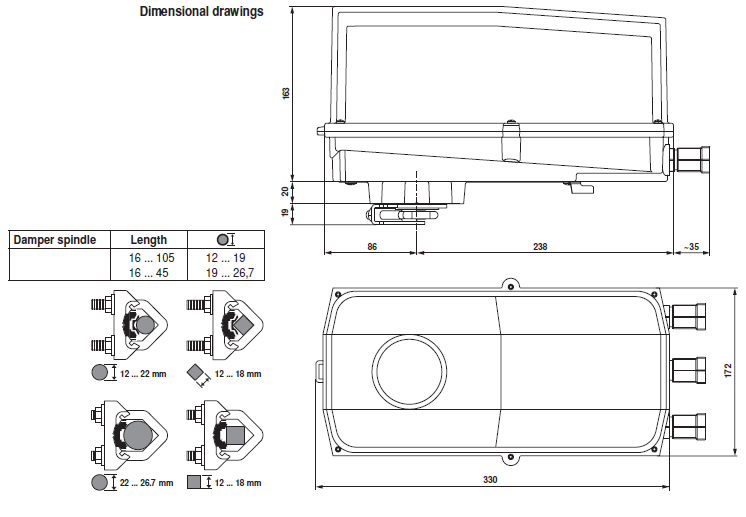

Габаритные размеры





Скачать PDF



Скачать PDF (771 Кбайт)

Сертификат BELIMO (775 Кбайт)
