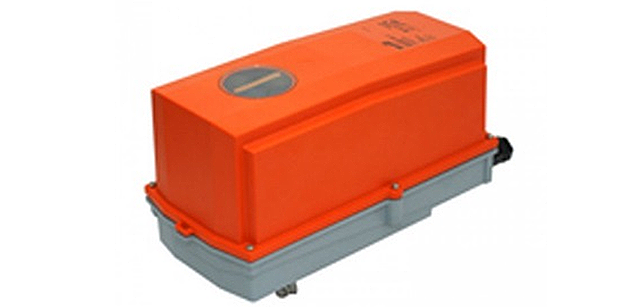

Параметризуемый электропривод Belimo NF24G-MF-L с пружинно-возвратным механизмом для аварийных ситуаций. Применяется в системах обработки воздуха в зданиях промышленного и технического назначения для установки на воздушные заслонки. Максимальная площадь заслонок 2 кв.м.

• Крутящий момент – 10 Нм
• Электрич. напряжение (U) – AC/DC 24 В
• Базовые настройки управления: управляющий сигнал - DC 0-10 В; сигнал обратной связи DC 2-10 В. Возможна индивидуальная настройка
• Оптимальная защита корпуса для использования в сложных климатических условиях (до -40°C с использованием подогрева)

Параметризуемый электропривод Belimo NF24G-MF-L с пружинно-возвратным механизмом для аварийных ситуаций. Применяется в системах обработки воздуха в зданиях промышленного и технического назначения для установки на воздушные заслонки. Максимальная площадь заслонок 2 кв.м.

• Крутящий момент – 10 Нм
• Электрич. напряжение (U) – AC/DC 24 В
• Базовые настройки управления: управляющий сигнал - DC 0-10 В; сигнал обратной связи DC 2-10 В. Возможна индивидуальная настройка
• Оптимальная защита корпуса для использования в сложных климатических условиях (до -40°C с использованием подогрева)

Технические характеристики



Данные электричества
Электрич. напряжение (U)	AC/DC 24 В
Частота тока	50/60 Гц
Интервал U	АС 19,2 - 28,8 В / DC 21,6 - 28,8 В
Потребляемые мощности (N)	9,5 ВА - калибровка, расчетное значение 7 Вт – эксплуатация 3,5 Вт – вне работы
Подключение к электропитанию	Безгалогеновый кабель, длина 100 см, 4 х 0,75 мм²
Параллельное подключение нескольких электроприводов	Есть. Необходимо учитывать мощности
Данные функциональности
Крутящий момент двигателя/пружины	10 Нм (минимальное значение)
Управление (базовые установки)	Управляющий сигнал: DC 0 – 10 В, R на входе = 100 кОм Диапазон работы: DC 2 – 10 В Сигнал обратной связи: DC 2 - 10 В, Imax = 0,5 мА
Управление (пользовательские установки)	Управляющий сигнал: DC 0 – 32 В, Открыто-Закрыто; 3-позиционная схема (только для переменного тока) Диапазон работы: DC 0,5 – 30 В (начальная точка), DC 0,5 - 32 В (конечная точка) Сигнал обратной связи: DC 0,5 – 8 В (начальная точка), DC 0,5 - 10 В (конечная точка)
Погрешность управления	Отклонение +/- 5%
Направление вращения	Двигатель: реверсивное направление, задается переключателем L/R Пружина: против часовой стрелки
Управление вручную	Есть. Управление с помощью ручного ключа, фиксируется в любой позиции
Угол вращения	Макс. 95° (настройка от 33% с шагом 2,5% при помощи механического конечного упора)
Продолжительность работы двигателя	Макс. 150 сек при угле  90° (базовые установки) Настраивается от 40 до 150 сек
Продолжительность работы пружины	Менее 20 сек при угле  90°; от 20 до 60 сек в зависимости от температуры
Допустимый шум двигателя	Макс. 40 дБ
Срок службы	Не менее 60 тыс. охранных положений
Индикатор позиций	Указатель механический (может быть снят)
Безопасность эксплуатации
Класс защиты от поражения током	3-й (экстра-низкие напряжения)
Защита корпуса	Протоколы IP66, NEMA 4
ЭМС	Директива 2014/30/EU
Импульсное U номинал	0,8 кВ
Степень защиты окруж. среды	4-я
Диапазон температур при работе	От -30°C до +50°C (до -40°C с подогревом)
Диапазон температур при хранении	От -40°C до +80°C
Влажность	100%
Сервисное обслуживание	Не предусмотрено
Масса устройства	4900 гр



Описание

Области использования

Благодаря повышенной защите корпуса электропривода Belimo NF24G-MF-L по протоколам IP66 и NEMA 4 он может быть использован в тяжелых климатических условиях, обеспечена защита от:

• UV - излучения
• Повышенной влажности, дождя и снега
• Грязи и пыли
• Атмосферных изменений и резких перепадов температур (возможно использование устройства при температурах до -40°C с использованием подогрева).

Принцип функционирования

Привод Belimo NF24G-MF-L управляется аналоговыми сигналами от контроллера в диапазоне постоянного тока 0-10 В. Для отображения текущей позиции электропривода используется сигнал обратной связи U (измеряемое напряжение), который также может выступать в качестве управляющего для других приводов.

Одновременно с переходом электропривода в рабочее положение происходит взвод пружины с возвратным механизмом. В случае экстренного прерывания электропитания заслонка будет возвращена в исходное защитное положение за счет внутренней энергии пружины.

Индивидуальная настройка параметров управления

Привод Belimo NF24G-MF-L поставляется от производителя с базовыми настройками для наиболее распространенных ситуаций эксплуатации. Возможна индивидуальная настройка отдельных параметров управления с помощью устройств Belimo MFT-P и ZTH EU.

Управление вручную

Возможно управление электроприводом  Belimo NF24G-MF-L вручную при помощи ручного рычага, который может зафиксировать привод в любой позиции. Снятие блокировки происходит либо также вручную, либо при возобновлении подачи напряжения.

Важно! Для перехода на ручной режим необходимо снять защитную крышку.

Процесс установки

Электропривод Belimo NF24G-MF-L монтируется на заслонку за счет универсального зажима. Чтобы избежать поворота устройства на заслонке при работе, привод закрепляется фиксатором.

Настройка необходимого угла поворота

Настройка угла поворота осуществляется при помощи концевого механического упора. Для настройки защитную крышку необходимо снять.

Защита от перегрузок

В Belimo NF24G-MF-L обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматического прекращения работы после достижения финальных позиций. Концевые выключатели не требуются.

Синхронизация и адаптация привода

Как только на привод Belimo NF24G-MF-L поступает напряжение в первый раз, т.е. при вводе в эксплуатацию, он синхронизируется и переходит в базовую позицию (0%). После этого положение привода определяется согласно управляющему сигналу.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Для заказа электропривода Belimo NF24G-MF-L, а также уточнения любой интересующей информации звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo NF24G-MF-L обсуждаются персонально.

Гарантия на устройство Belimo NF24G-MF-L - 5 лет. Сертификат соответствия и техническая документация прилагаются.

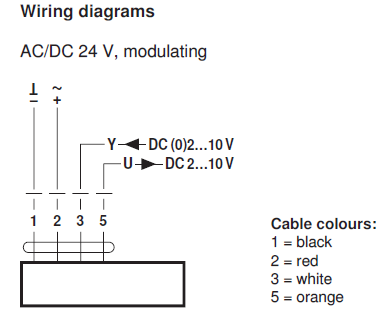

Электрическое подключение

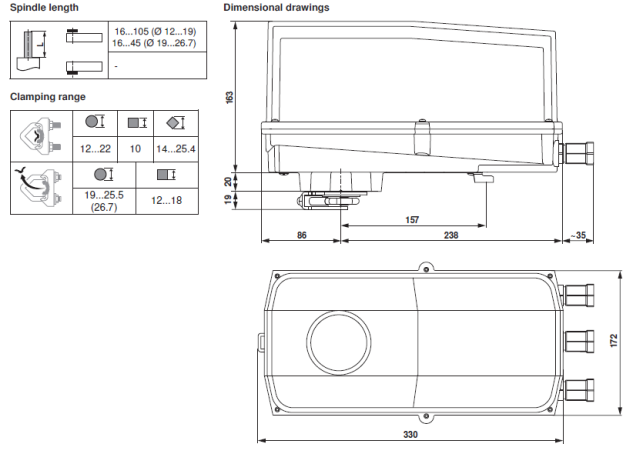

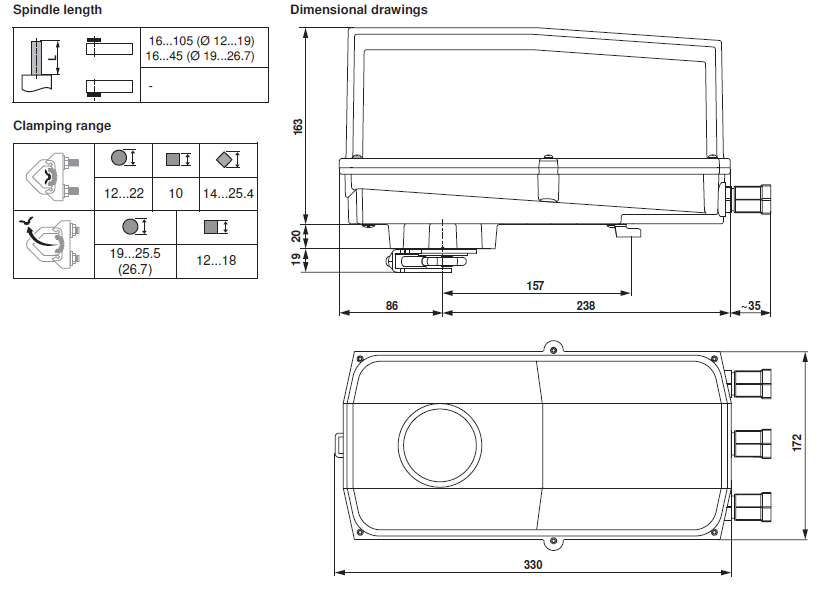

Габаритные размеры





Скачать PDF



Скачать PDF (629 Кбайт)

Сертификат BELIMO (775 Кбайт)
