Привод BELIMO GM24G-SR-T

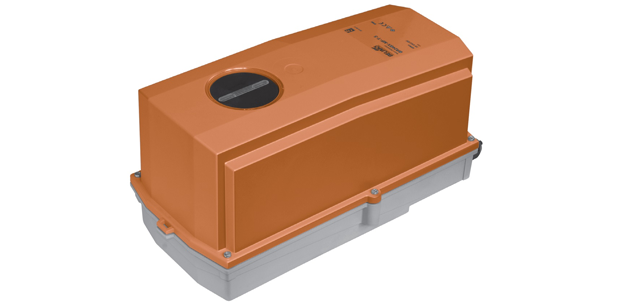

Электроприводы Belimo IP66/NEMA4 GM24G-SR-T

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



Технические характеристики

Артикул GM24G-SR-T
Вспомогательные переключатели Нет
Кабель Клеммы 4 мм²
Крутящий момент 40 Нм
Питание 24 В~/=
Площадь заслонки ≈ 8 м²
Присоединение Универсальный захват
Серия GM_G
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC/DC 19.2 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing

4.5 W @ nominal torque
2 W
6.5 VA(lmax 20 A @ 5 ms)
Connection Terminals 4 mm2 (cable ∅ 4 ... 10 mm)
Functional data
Torque (nominal torque) Min. 40 Nm @ nominal voltage
Control
Control signal Y
Operating range

DC 0 ... 10 V, typical input impedance 100 kΩ
DC 2 ... 10 V
Position feedback (Measuring voltage U) DC 2 ... 10 V, max. 1 mA
Position accuracy ±5%
Direction of rotation Reversible with switch 0 / 1
Direction of motion at Y = 0 V At switch position 0 or 1 , respectively
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Running time 150 s / 90°
Sound power level Max. 45 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP66 NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1 and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage 0.8 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 3
Weight Approx. 4.7 kg

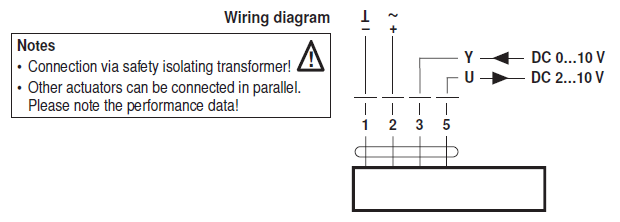

Электрическое подключение

 Электрическое подключение GM24G-SR-T

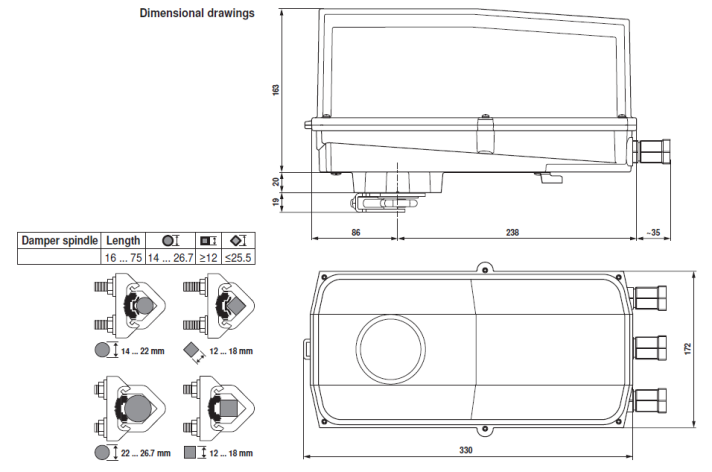

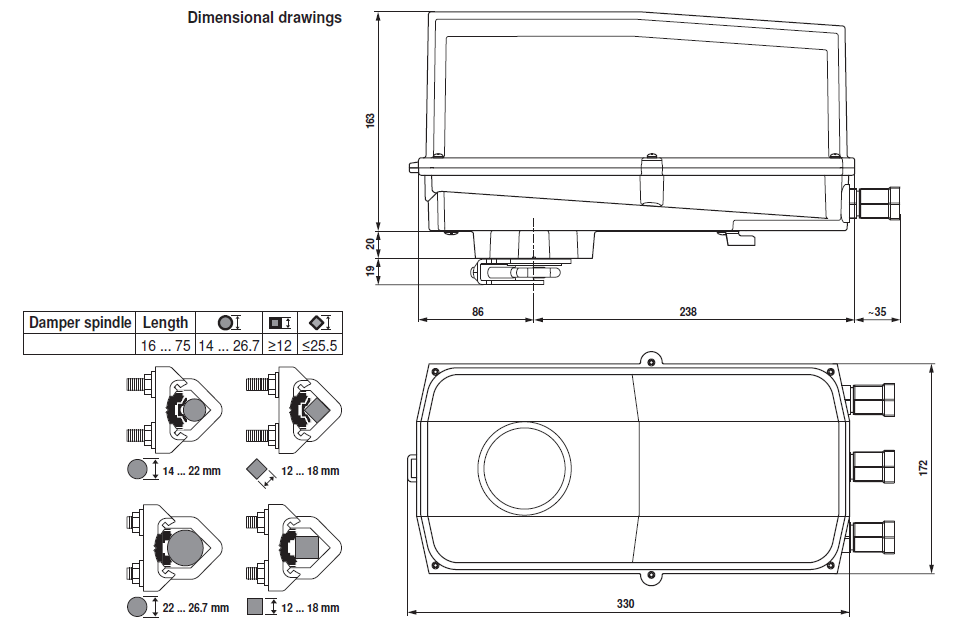

Габаритные размеры

Габаритные размеры GM24G-SR-T





Скачать PDF



Скачать PDF (769 Кбайт)

Сертификат BELIMO (775 Кбайт)
