Привод BELIMO GK24G-SR

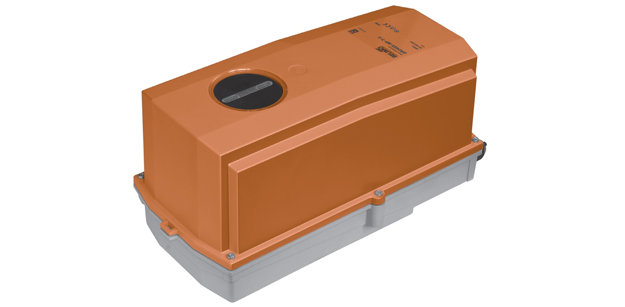

Электроприводы Belimo IP66/NEMA4 GK24G-SR

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66 NEMA4.



Технические характеристики

Артикул GK24G-SR
Вспомогательные переключатели Нет
Кабель 1 м, 4 x 0.75 мм²
Крутящий момент 40 Нм
Питание 24 В~/=
Площадь заслонки ≈ 8 м²
Присоединение Универсальный захват
Серия GK_G
Управление Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing
11 W @ nominal torque
3 W
21 VA (lmax 20 A @ 5 ms)
Connection Cable 1 m, 4 x 0.75 mm2 (halogen-free)
Parallel operation Yes (note the performance data)
Functional data
Torque
Inhibiting torque		 ≥40 Nm
≥40 Nm
Control Control signal Y DC 0 … 10 V, input impedance 100 kΩ
Operating range DC 2 ... 10 V
Position feedback (Measuring voltage U) DC 2 ... 10 V, max. 0.5 mA
Setting emergency position (POP) 0...100%, adjustable (POP rotary button)
Position accuracy ±5%
Direction of rotation
Motor
Emergency setting position		 As an option with switch /
Reversible with switch 0 ... 100%
Direction of rotation Y = 0 V At switch position 1 and 0, respectively
Manual override Gearing latch disengaged with push button
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Running time
Motor
Emergency setting position
150 s / 90°
35 s @ 0 ... 50°C
Sound power level
Motor
Emergency setting position		 ≤53 dB (A) @ 90 s running time
≤52 dB (A) @ 150 s running time
≤61 dB (A)
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage UL Class 2 Supply
Degree of protection IP66 NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1.AA
Rated impulse voltage 0.8 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C (actuator with built-in heater –40 ... +50°C)
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions See «Dimensions» on page 6
Weight Approx. 4.8 kg

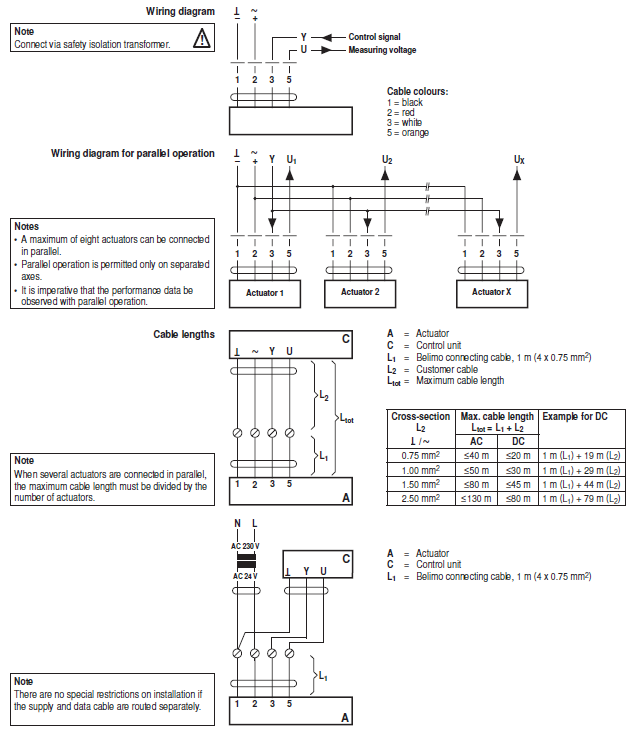

Электрическое подключение

 Электрическое подключение GK24G-SR

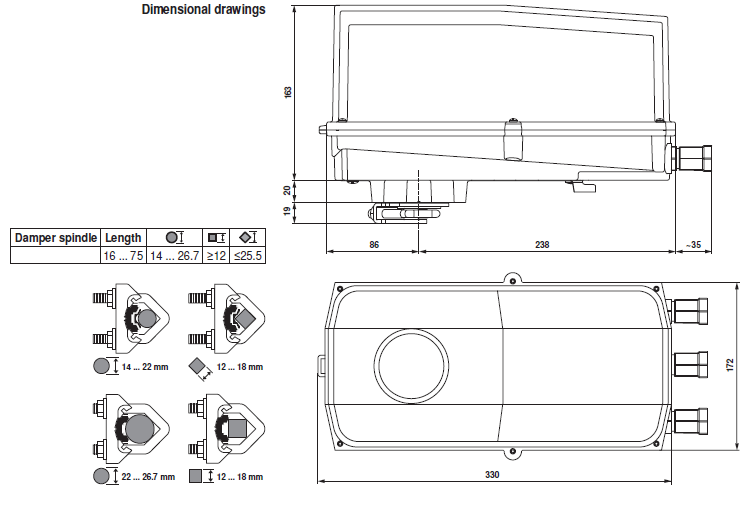

Габаритные размеры

Габаритные размеры GK24G-SR



Скачать PDF



Скачать PDF (1,25 Мбайт)

Сертификат BELIMO (775 Кбайт)





Купить Привод BELIMO GK24G-SR цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРК» Если у Вас есть вопросы, связанные с Привод BELIMO GK24G-SR, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPК» занимается продажей оборудования BELIMO, в том числе и Привод BELIMO GK24G-SR, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
