Привод BELIMO LM24A-MF-TP

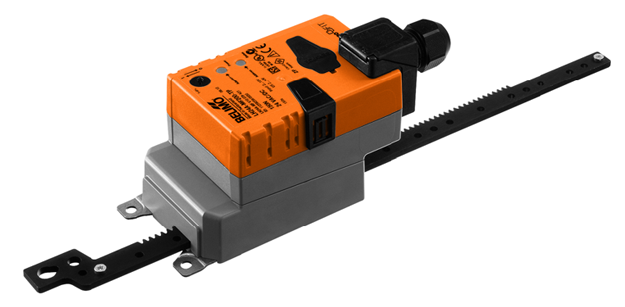

Электропривод Belimo для модернизации LM24A-MF-TP

Мультифункциональный электропривод Belimo LM24A-MF-TP для управления открытием воздушных заслонок в вентиляционных системах и кондиционировании. Площадь заслонок не более 1 кв.м.

  • Вращательный момент – 5 Нм
  • Unom (напряжение номинальное) – AC/DC 24 В, 50/60 Гц
  • Настройки по умолчанию*: сигнал управления Y – от 0 до 10 В; сигнал обратной связи U - от 2 до 10 В

*Диапазоны для индивидуальной настройки см. в «Технических характеристиках»

Мультифункциональный электропривод Belimo LM24A-MF-TP для управления открытием воздушных заслонок в вентиляционных системах и кондиционировании. Площадь заслонок не более 1 кв.м.

  • Вращательный момент – 5 Нм
  • Unom (напряжение номинальное) – AC/DC 24 В, 50/60 Гц
  • Настройки по умолчанию*: сигнал управления Y – от 0 до 10 В; сигнал обратной связи U - от 2 до 10 В

*Диапазоны для индивидуальной настройки см. в «Технических характеристиках»

Технические характеристики



Электрические параметры
Unom (напряжение) АС/DC 24 В, частота тока 50/60 Гц
Диапазон Unom AС 19,2 – 28,8 В / DC 21,6 – 28,8 В
Потребление мощности

5 ВА – параметр для расчета (в процессе калибровки)

2,5 Вт – в процессе работы

1,2 Вт – в нерабочем состоянии
Присоединение к питанию С помощью клемм 4 мм2
Функциональные параметры
Вращательный момент (минимум) 5 Нм (при 24 В), варьируется от 25 до 75%
Управление (по умолчанию) Сигнал Y: 0 – 10 В, R на входе = 100 кОм

Диапазон работы Y: 2 – 10 В

Сигнал U (обр. связь): 2 – 10 В, Imax = 0,5 мА
Управление (настраиваемые сигналы) Сигнал Y: для AC 3-позиционная схема, для DC от 0 до 32 В

Диапазон работы Y (управ-й): 0,5 -30 В (на входе), 2,5 – 32 В (на выходе)

Сигнал U (обр. связь): 0,5 - 8 В (на входе), 2,5 – 10 В (на выходе)
Погрешность при управлении +/- 5%
Поворот привода Реверсивное направление, задается 0/1 установкой (против/по часовой стрелке)
Ручной режим Есть. Активируется нажатием кнопки, опция блокировки
Поворот привода (допустимый угол) ≤ 95°. Настраивается при помощи упоров
Период одного поворота на 90° 2,5 мин (настраивается от 35 сек)
Шумность двигателя Максим. 35 дБ
Указатель позиции Механический (снимается)
Надежность работы
Класс защиты от тока 3 (экстра-низкие U)
Протокол защиты корпуса IP54 (для любых позиций установки)
ЭМС Директива 2004/108/EC
Unom импульсное 0,8 кВ
t среды при работе –30°C - +50°C
t хранения привода –40°C - +80°C
Относ. влажность 95%, конденсата нет
Тех. поддержка Нет
Масса 0,44 кг

Описание

Управление приводом

Belimo LM24A-MF-TP управляется с помощью стандартных аналоговых сигналов (0 – 10 В по умолчанию, также настраиваются индивидуально), посылаемых контроллером. Согласно поданному сигналу, привод занимает необходимое положение. С помощью сигнала обратной связи (измеряемое U), можно видеть положение привода в конкретный момент времени, а также управлять другими приводами (U сигнал выступает в качестве управляющего).

Индивидуальные настройки

От производителя привод Belimo LM24A-MF-TP поставляется с базовыми настройками для самых распространенных случаев использования. У пользователя есть возможность индивидуальной настройки с помощью устройства параметризации MFT-H либо Belimo MFT-P.

Установка привода

Устройство Belimo LM24A-MF-TP монтируется на заслонку захватом, который поставляется вместе с приводом. Также в базовую комплектацию входит фиксатор для предотвращения поворота привода на заслонке в процессе работы.

Защита от перегрузки

Belimo LM24A-MF-TP защищен от перегрузки благодаря опции автоматического отключения после прохождения заданных точек, концевые выключатели не требуются.

Базовая позиция

При подаче питания на привод Belimo LM24A-MF-TP он автоматически занимает базовое охранное положение. Процесс адаптации длится 15 секунд.

Вы можете уточнить цену устройства и заказать Belimo LM24A-MF-TP по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально с клиентом.

На электропривод Belimo LM24A-MF-TP действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

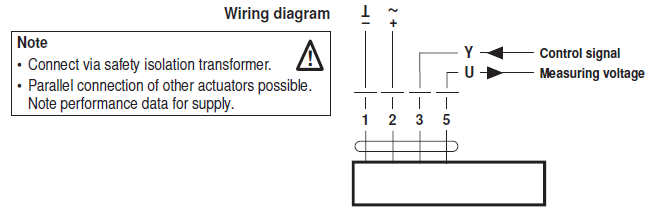

Электрическое подключение

 Электрическое подключение LM24A-MF-TP

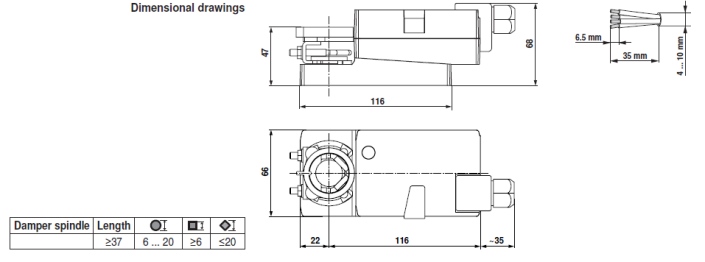

Габаритные размеры

Габаритные размеры LM24A-MF-TP



Скачать PDF



Скачать PDF (1,31  Мбайт)

Сертификат BELIMO (775 Кбайт)
