Привод BELIMO LH24A-MF60-TP

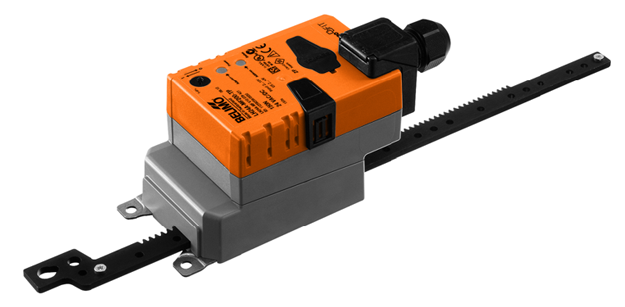

Электропривод Belimo для модернизации LH24A-MF60-TP

Электроприводы для модернизации Belimo LH24A-MF60-TP.



Электроприводы для модернизации Belimo LH24A-MF60-TP.



Технические характеристики

Крутящий момент: 150 Н
Для клапанов сечением до: 1 м²
С изменяемыми параметрами: С возможностью параметризации 1)
24В~/=:
24В~/= Макс. 60 мм шток: LH24A-MF60-TP
24В~/= Макс. 100 мм шток: LH24A-MF100- TP
24В~/= Макс. 300 мм шток: LH24A-MF200- TP
Макс. 300 мм шток: LH24A-MF300- TP
Технические данные:
Вал заслонки:
Время срабатывания: 150 с / 100 мм (LH..60..: 90 с/ 60 мм)
Ручное управление: Редуктор выводится из зацепления с помощью кнопки с самовозвратом, ручная блокировка
Соединение: Контакты
Направление вращения:
Направление движения штока: Выбирается переключателем
Длина штока: Настраивается с шагом 20 мм
Угол поворота:
Индикация положения: Механический указатель, съемный
Уровень шума: ≤35 дБ при 150 с
Степень защиты: IP 54
EMC: CE согласно 2004/108/EC
Температура среды: -30…+50 ºC
Температура хранения: -40…+80ºС
Окружающая влажность: 95 % отн. не кондесир.
Примечания: Управление, рабочий диапазон, сигнал обратной связи, время срабатывания и другие функции могут задаваться программой PC-Tool или устройством параметризации ZTH-GEN



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing

2 W @ nominal force
1.2 W
5 VA
Connection Terminals 4 mm2 (Cable Ø 4 ... 10 mm, four-core)
Functional data
Actuating force Min. 150 N @ nominal voltage
Control Control signal Y DC 0 ... 10 V, input impedance 100 kΩ
Operating range DC 2 ... 10 V (See also «Overview of types»)
Position feedback (Measuring voltage U) DC 2 ... 10 V, max. 0,5 mA
Position accuracy ±5%
Stroke See «Overview of types»
Direction of stroke at Y = 0 V Reversible with switch 1 resp. 0
Manual override Gearing latch disengaged with pushbutton, can be locked
Stroke adjustment Max. 60, 100, 200 or 300 mm, adjustable in steps of 20 mm, can be limited at both ends with mechanical adjustable end stops
Running time
LH24A-MF60
LH24A-MF100/200/300

90 s / 60 mm
150 s / 100 mm
Automatic adjustment of the operating range and the measuring signal U to match the mechanical stroke adjustment Manuelle Auslösung der Adaption durch Drücken der Taste «Adaption» oder mit dem PC-Tool
Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, AC only)= 50%
Sound power level Max. 35 dB (A)
Safety
Protection class III Safety extra-low voltage / UL Class 2 Supply
Degree of protection IP54 in any mounting position NEMA2, UL Enclosure Type 2
EMC CE according to 2004/108/EC

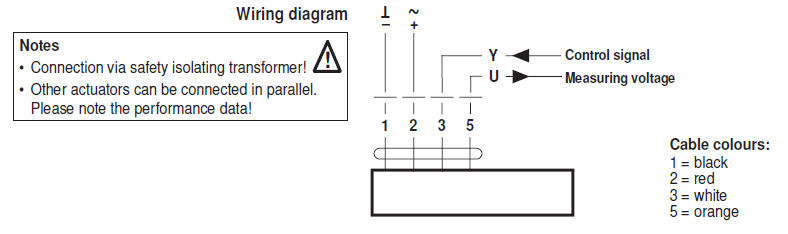

Электрическое подключение

 Электрическое подключение LH24A-MF60-TP

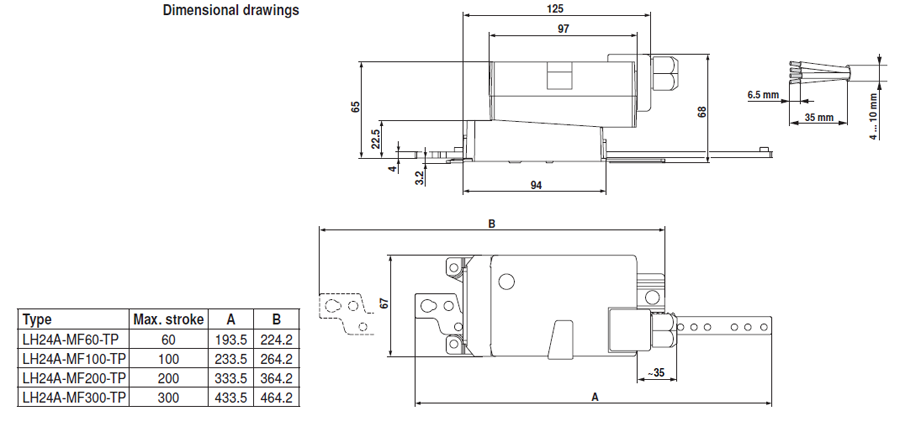

Габаритные размеры

Габаритные размеры LH24A-MF60-TP





Скачать PDF



Скачать PDF (1,52 Мбайт)

Сертификат BELIMO (775 Кбайт)
