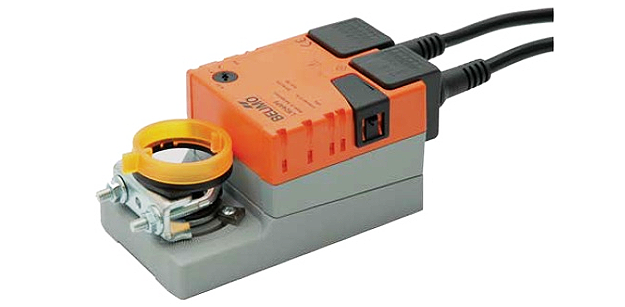

Модель электропривода Belimo TMC24A-S предназначается для установки на воздушные заслонки площадью до 0,4 кв.м. Применяется в сфере обработки и подготовки воздуха в зданиях. Оснащен вспомогательным переключателем.

• Момент силы двигателя – 2 Нм
• Напряжение U_номин – AC/DC 24 В, 50/60 Гц
• Трехпозиционное управление / Двухпроводное (Открыто-Закрыто)
• Продолжительность работы - 35 сек

Модель электропривода Belimo TMC24A-S предназначается для установки на воздушные заслонки площадью до 0,4 кв.м. Применяется в сфере обработки и подготовки воздуха в зданиях. Оснащен вспомогательным переключателем.

• Момент силы двигателя – 2 Нм
• Напряжение U_номин – AC/DC 24 В, 50/60 Гц
• Трехпозиционное управление / Двухпроводное (Открыто-Закрыто)
• Продолжительность работы - 35 сек

Технические характеристики



Параметры подключения к электропитанию
Uномин	AC/DC 24 В Интервал AC/DC от 19,2 до 28,8 В
Частота переменного тока	50/60 Гц
Расчетный параметр N	2,5 ВА
Потребление N: Работа Покой	1,5 Вт (при моменте силы 2 Нм) 0,2 Вт
Подключение кабельное (двигатель/переключатель)	100 см, 3 x 0,75 мм2
Характеристики переключателя	Настраивается от 0 до 100% 1 x SPDT, 1 мA ... 3 (0,5) A, AC U = 250 В
Функциональные параметры
Момент силы двигателя	Мин. 2 Нм (при Uномин 24 В)
Направление поворота	Выбирается посредством переключателя 0/1 (против/по часовой стрелке); реверсивное
Ручной режим	Возможен. Для вывода редуктор из зацепления нажать самовозвратную кнопку, может блокироваться
Угол поворота	Макс. 95°. Угол настраивается за счет концевых упоров
Продолжительность работы	35 сек
Шум в процессе работы	Макс. 35 дБ
Индикатор позиций	Указатель съемный (механич.)
Параметры безопасности
Класс защиты от тока	3-й (экстра-низкие напряжения)
Протокол защиты корпуса	IP54 (в любой позиции установки)
ЭМС	Согл. директиве 89/336/EEC
Uномин импульс	0,8 кВ
Окружающая t при работе	–30°C …+50°C
t хранения привода	–40°C …+80°C
Влажность воздуха отн.	95%, конденсат не образуется
Сервисная поддержка	Нет
Масса устройства	0,5 кг



Описание

 Установка привода на заслонку

Установка электрического привода Belimo TMC24A-S на заслонку осуществляется универсальным захватом (входит в базовую комплектацию). Во избежание незапланированного поворота привода в процессе эксплуатации он закрепляется фиксатором.

Управление вручную

Для ручного управления электроприводом Belimo TMC24A-S нужно нажать на самовозвратную кнопку на корпусе. После этого зубчатый редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка находится в таком положении.

Надежность эксплуатации

Электропривод Belimo TMC24A-S автоматическое отключается после прохождения финальных позиций. Это обеспечивает высокую степень надежности и защиты от перегрузки в процессе эксплуатации.

Сигнализационная система

Электропривод Belimo TMC24A-S оснащен вспомогательным настраиваемым переключателем, который обеспечивает гибкую сигнализационную систему о положениях привода.

Для уточнения цены, а также оформления заказа на электропривод Belimo TMC24A-S звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo TMC24A-S – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

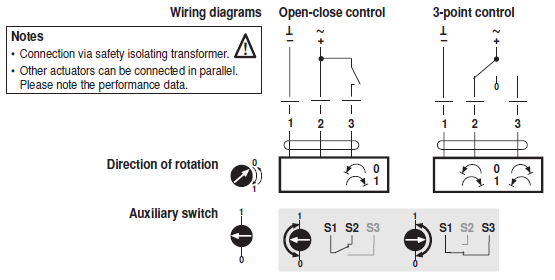

Электрическое подключение

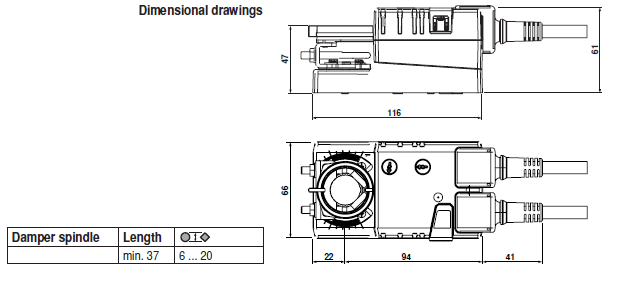

Габаритные размеры
