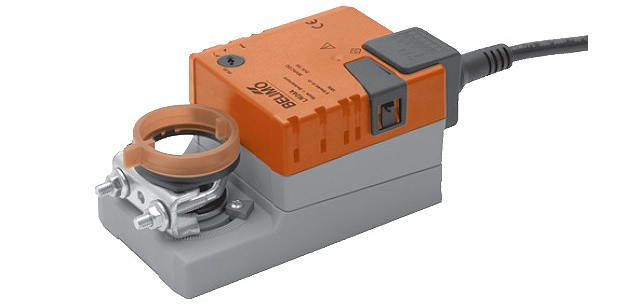

Привод BELIMO TMC230A-SR
- Привод воздушной заслонки,
- Ручное управление кнопкой с самовозвратом,
- IP54.
Технические характеристики
-
Артикул TMC230ASR Время поворота 150 с Настраивается Вспомогательные переключатели Нет Кабель 1 м, 2 x 0.75 мм² / 1 м, 4 x 0.75 мм² Крутящий момент 2 Нм Питание 230 В~ Площадь заслонки ≈ 0,4 м² Присоединение Универсальный захват Серия TMC Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 230 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 85...264 V Power consumption in operation 2 W Power consumption in rest position 1 W Power consumption for wire sizing 3.5 VA Connection supply Cable 1 m, 2 x 0.75 mm² Connection control Cable 1 m, 4 x 0.75 mm² Parallel operation Yes (note the performance data) Functional data Torque motor Min. 2 Nm Positioning signal Y DC 0...10 V Positioning signal Y note Input impedance 100 kΩ Operating range Y DC 2...10 V Position feedback U DC 2...10 V Position feedback U note Max. 1 mA Auxiliary supply DC 24 V ±30%, max. 10 mA Position accuracy ±5% Direction of motion motor Selectable with switch 0 / 1 Direction of motion note Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) Manual override Gear disengagement with push-button, can be locked Angle of rotation Max. 95° Angle of rotation note can be limited on both sides with adjustable mechanical end stops Running time motor 35 s / 90° Sound power level motor 40 dB(A) Spindle driver Universal spindle clamp 6...20 mm Position indication Mechanically, pluggable Safety Protection class IEC/EN II Protective insulated Protection class UL II Protective insulated Degree of protection IEC/EN IP54 Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Low voltage directive CE according to 2006/95/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage supply 2.5 kV Rated impulse voltage control 0.8 kV Control pollution degree 3 Ambient temperature -30...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight 0.62 kg Электрическое подключение
-

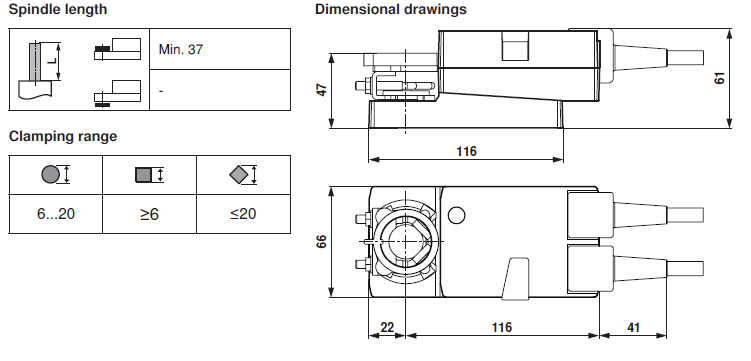

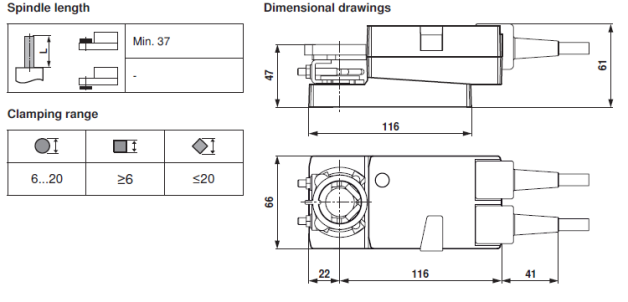

Габаритные размеры
-
Скачать PDF
-
Скачать PDF (312 Кбайт)
Сертификат BELIMO (775 Кбайт)
