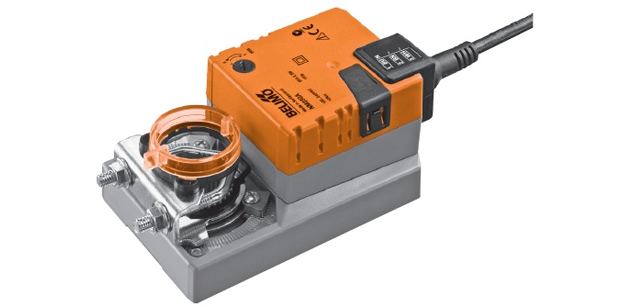

Belimo NMC24A-MF – модель электрического привода для регулирования работы воздушных заслонок в вентиляционных системах и сфере кондиционирования воздуха в зданиях. Применяется для заслонок не более 2 кв.м.

• Вращательный момент двигателя – 10 Нм
• Напряжение Unom – АС/DC 24 В
• Управляющий сигнал (Y) 0 – 10 В, сигнал обратной связи (U) 2 - 10 В*
• Период срабатывания – 35 сек

* Настройки по умолчанию, возможна индивидуальная донастройка

Belimo NMC24A-MF – модель электрического привода для регулирования работы воздушных заслонок в вентиляционных системах и сфере кондиционирования воздуха в зданиях. Применяется для заслонок не более 2 кв.м.

• Вращательный момент двигателя – 10 Нм
• Напряжение Unom – АС/DC 24 В
• Управляющий сигнал (Y) 0 – 10 В, сигнал обратной связи (U) 2 - 10 В*
• Период срабатывания – 35 сек

* Настройки по умолчанию, возможна индивидуальная донастройка

Технические характеристики



Электричество
Unom	АС/DC 24 В, 50/60 Гц
Интервал Unom	АС 19,2 – 28,8 В; DC 21,6 – 28,8 В
Мощность (потребление)	7 ВА – расчетный показатель при калибровке 4 Вт (при 10 Нм) – в процессе работы 1,5 Вт – вне работы
Подключения к электропитанию	Кабельное, длина 100 см, 4 х 0,75 мм2
Функциональность
Вращательный момент двигателя	Минимально 10 Нм (при 24 В), настраивается от 25 до 75 %
Управление (по умолчанию)	Сигнал Y: 0 – 10 В, R на входе 100 кОм Диапазон работы Y: 2 – 10 В Сигнал U: 2 – 10 В, Imax 0,5 мА
Управление (индивидуальная донастройка)	Сигнал Y: 3-позиционная схема (только для АС) Диапазон работы Y: 0,5 - 30 В (начальная позиция), 2,5 – 32 В (конечная позиция) Сигнал U: 0,5 – 8 В (начальная позиция), 2 – 10 В (конечная позиция)
Отклонение хода	+/- 5%
Поворот привода	Направление задается 0/1 установкой (лево/право)
Поворот привода при Y = 0	Зависит от положения переключателя лево/право
Ручной режим	Есть. Активируется нажатием кнопки – редуктор выведен из зацепления. Опция блокировки
Угол поворота	До 95° (ограничение и настройками угла производится упорами)
Период срабатывания	35 сек, угол 90° (настраивается от 20 до 75 сек)
Шум при работе двигателя	До 55 дБ
Индикатор позиции	Механический
Безопасность эксплуатации
Класс защиты от тока	3 – экстра-низкие U
Защита корпуса	По протоколу IP54, вне зависимости от позиции установки
ЭМС	По директиве 2004/108/EG
t окруж. воздуха	–30°C … +50°C
t хранения	–40°C … +80°C
Относительная влажность	95%, не конденсируется
Тех. поддержка	Нет
Масса	Approx. 870 g

Описание

Принцип управления

Управление приводом Belimo NMC24A-MF происходит за счет аналоговых сигналов от контроллера в стандартном интервале 0 – 10 В. Согласно переданному сигналу, привод занимает необходимое положение. Электронным способом за счет сигнала U (измеряемое напряжение) показывается текущее положение привода. Кроме того, U сигнал может выступать в роли управляющего для других приводов.

Индивидуальная донастройка

Электропривод Belimo NMC24A-MF поставляется с базовыми настройками, соответствующими наиболее частым ситуациям использования. Предусмотрена возможность индивидуальной донастройки с помощью прибора параметризации MFT-H либо сервисного устройства Belimo MFT-P.

Процесс монтажа

Устройство Belimo NMC24A-MF монтируется на заслонку захватом, который поставляется вместе с приводом. Также в базовую комплектацию входит фиксатор для предотвращения поворота привода на заслонке в процессе работы.

Защита от перегрузки

Надежность эксплуатации привода Belimo NMC24A-MF и защита от перегрузки обеспечена за счет функции автоматической остановки, как только будут пройдены финальные позиции.

Базовое положение

При первой подаче питания на привод Belimo NMC24A-MF (при начале эксплуатации/выходе из ручного управления) он автоматически занимает базовое положение. После этого положение привода определяется управляющим сигналом.

Узнать цену устройства и заказать Belimo NMC24A-MF можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo NMC24A-MF - 5 лет. Паспорт и сертификат соответствия прилагаются.

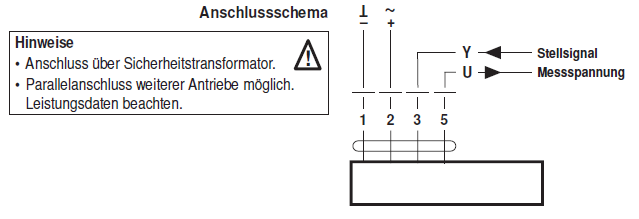

Электрическое подключение

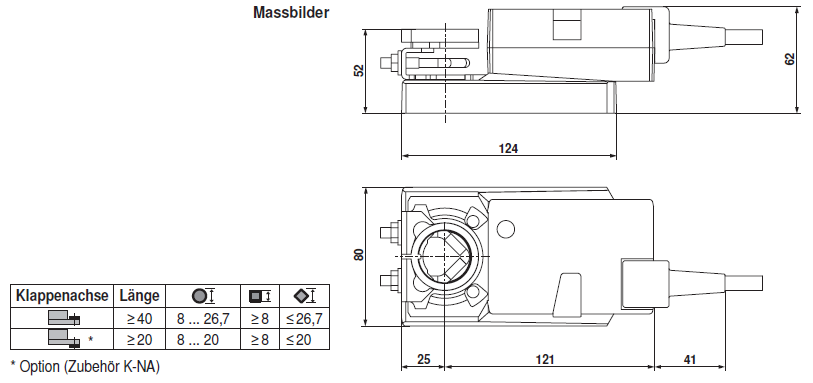

Габаритные размеры
