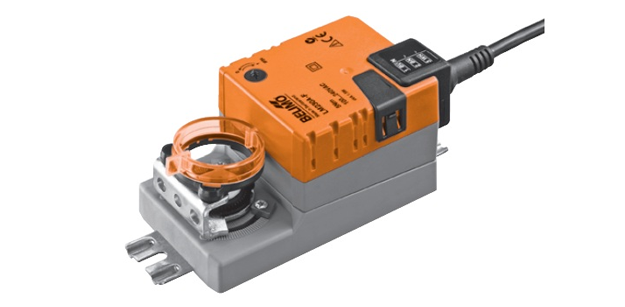

Belimo LMC24A-SR-F – модель электрического привода для регулирования открытия заслонок в системах обработки воздуха зданий и сооружений. Применяется к заслонкам площадью поверхности около 1 кв.м.

• Вращающий момент – 5 Нм
• U номинальное – 24 В (переменный/постоянный ток)
• Управление – аналоговый сигнал 0 (2) -10 В (постоянный ток), обратная связь – 2-10 В (постоянный ток)
• Время срабатывания двигателя – 35 сек

Belimo LMC24A-SR-F – модель электрического привода для регулирования открытия заслонок в системах обработки воздуха зданий и сооружений. Применяется к заслонкам площадью поверхности около 1 кв.м.

• Вращающий момент – 5 Нм
• U номинальное – 24 В (переменный/постоянный ток)
• Управление – аналоговый сигнал 0 (2) -10 В (постоянный ток), обратная связь – 2-10 В (постоянный ток)
• Время срабатывания двигателя – 35 сек

Технические характеристики



Электро-параметры
U номинальное	24 В (переменный/постоянный ток), частота 50/60 Гц
Диапазон U	19,2 – 28,8 В (переменный ток/постоянный ток)
Потребление мощности	3 Ва – в процессе калибровки 1,5 Вт – в процессе эксплуатации 0,4 Вт – в состоянии покое
Подключение к источнику питания	Кабельное, 100 см, 4 х 0,75 мм²
Одновременное подключение	Возможно, нужно учитывать мощности
Функциональные параметры
Вращающий момент	5 Нм (миним.)
Управление	Сигнал Y (постоянный ток): 0 - 10 В, R входа = 100 кОм Интервал работы Y (постоянный ток): 2 – 10 В Сигнал U (постоянный ток): 2 – 10 В, Imax = 1 мА
Отклонение управляющего сигнала	+/- 5%
Направление движения двигателя	Выбирается установкой 0 / 1 При Y=0 В, 0 – поворот против часовой стрелки, 1 – поворот по часовой стрелке
Ручной режим	Есть. Нажатием самовозвратной кнопки, фиксируется
Угол поворота максимальный	95° (настройка за счет упоров с обеих сторон)
Время срабатывания	35 сек (для 90°)
Шум двигателя максимальный	45 дБ
Индикатор позиций	Съемный механ. указатель
Параметры безопасности
Класс защиты от тока	3 – экстра-низкие напряжения
Защита корпуса	IP54
ЭМС	Директива 2004/108/EC
Напряжение импульсное	0,8 кВ
Степень защиты окруж. среды	3
Окружающая t	–30°C … +50°C
t в покое	–40°C … +80°C
Влажность воздуха отн.	95%, не конденсируется
Сервис	Нет
Масса	490 г



Описание

Принцип работы

Для управления электроприводом воздушной заслонки Belimo LMC24A-SR-F применяется аналоговый сигнал в диапазоне 0 - 10 В. Согласно сигналу от контроллера, привод занимает необходимую позицию. Сигнал обратной связи U показывает электрическом способом, в какой позиции находится привод в данный момент. Также U сигнал является управляющим для других приводов.

Установочный процесс

Для установки привода Belimo LMC24A-SR-F на заслонку предусмотрены крепежные зажимы с обеих сторон корпуса и шпиндель с осевым отверстием.

Режим ручного управления

На корпусе электропривода Belimo LMC24A-SR-F размещена самовозвратная кнопка, нажатие на которую выводит редуктор из зацепленного состояния. Редуктор не зацеплен, пока кнопка нажата/заблокирована.

Защита от перегрузок

В Belimo LMC24A-SR-F обеспечивается высокая степень защиты от перегрузок за счет автоматической остановки после прохождения финальных позиций.

Уточнить цену устройства и заказать привод Belimo LMC24A-SR-F можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На электропривод Belimo Belimo LMC24A-SR-F действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

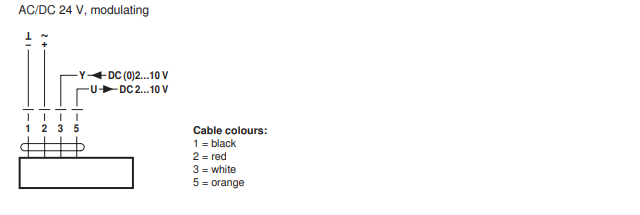

Электрическое подключение

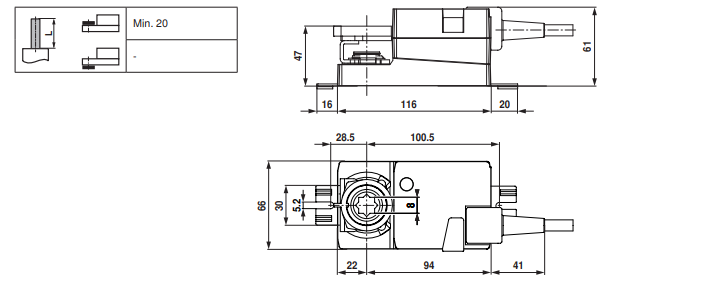

Габаритные размеры
