Привод BELIMO LH24A300 Откр/закр; 3-позиционно; 24 В

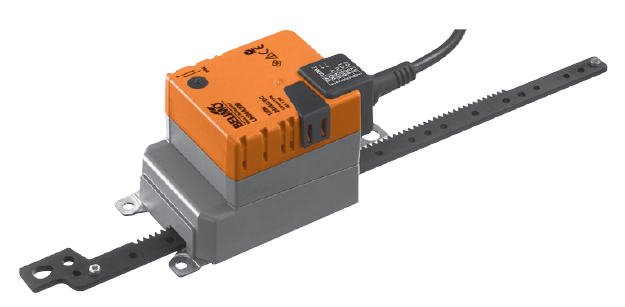

LH24A… (150 Н) Откр/закр; 3-позиционно; 24 В

Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 1 м².
  • Усилие 150 Н.
  • Номинальное напряжение 24 В ~ / =.
  • Управление: откр. / закр. или  3-позиционное.
  • Длинна хода по выбору макс. 60, 100,  200 или 300 мм, настраивается с шагом 20 мм.



Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 1 м².
  • Усилие 150 Н.
  • Номинальное напряжение 24 В ~ / =.
  • Управление: откр. / закр. или  3-позиционное.
  • Длинна хода по выбору макс. 60, 100,  200 или 300 мм, настраивается с шагом 20 мм.



Технические характеристики

 Электропривод BELIMO LH24A200 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 24 В ~ / = 50/60 Гц
Диапазон номинального напряжения 19,2 …28,8 В ~/=
Расчетная мощность 3 ВА
Потребляемая мощность:
- во время движения
- в состоянии покоя
1,5 Вт
Соединение: Кабель: 1 м , 3 х 0.75 мм ²
Функциональные данные
Усилие 150 Н при номинальном напряжении
Длина хода Макс. 300 мм, настраивается с шагом 20 мм
Направление движения штока Реверсивное, переключателем 1 , 0
Время движения:
- LH24A60
- LH24A100/200/300

90 c / 60 мм
150 с / 100 мм
Безопасность
Класс защиты III все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 515 гр.



Описание

Ручное управление

Возможно ручное управление Электропривод воздушной заслонки Belimo LH24A300 при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка величины хода

Величина хода штока Электропривод воздушной заслонки Белимо LH24A300 настраивается с обеих сторон при помощи механических упоров с шагом 20 мм.

Высокая функциональная надежность

Привод воздушной заслонки Белимо LH24A300 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo LH24A300 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО LH24A300 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LH24A300 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LH24A300 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

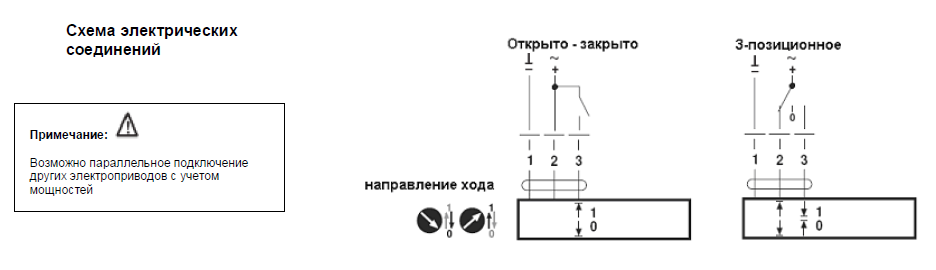

Электрическое подключение

 Электрическое подключение LH24A300

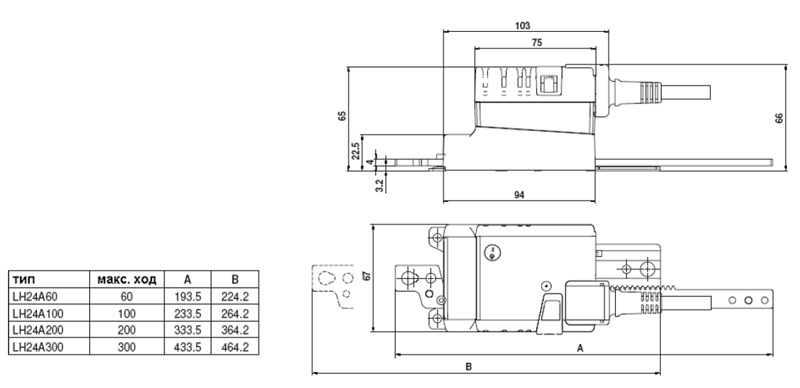

Габаритные размеры

Габаритные размеры LH24A300



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения Z-DS1
Стыковочный крепеж Z-KS2
Механический упор / ограничитель Z-AS2



Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS2) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан.

Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10 º , в бок и вверх.
