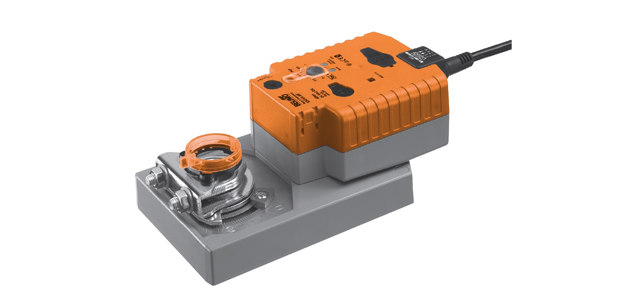

Электропривод поворотного типа Belimo GK24A-MF для установки на воздушные защитные заслонки в системах обработки воздуха в помещениях и зданиях. Для заслонок площадью не более 8 кв.м.

• Вращающий момент двигателя – 5 Нм
• Напряжение номинал. (Unom) – 24 В, 50/60 Гц
• Управляющий сигнал от 0 до 10 В, обратная связь от 2 до 10 В*

*Возможны индивидуальные настройки

Электропривод поворотного типа Belimo GK24A-MF для установки на воздушные защитные заслонки в системах обработки воздуха в помещениях и зданиях. Для заслонок площадью не более 8 кв.м.

• Вращающий момент двигателя – 5 Нм
• Напряжение номинал. (Unom) – 24 В, 50/60 Гц
• Управляющий сигнал от 0 до 10 В, обратная связь от 2 до 10 В*

*Возможны индивидуальные настройки

Технические характеристики



Электрические характеристики
Unom	24 В, 50/60 Гц
Интервал Unom	АС 19,2 - 28,8 В DC 21,6 – 28,8 В
Мощности	7 ВА – расчетное значение 4,5 Вт (при 24 В) – потребление при работе 1,5 Вт – в состоянии покоя
Присоединение к источнику питания	Кабельное 100 см, 4 х 0,75 мм2
Функциональные характеристики
Вращающий момент двигателя (миним. значение)	40 Нм (при 24 В) * Возможно увеличение до 80 Нм за счет соединения двух приводов друг с другом
Управление	Сигнал Y (управл-й): от 0 до 10 В, при R на входе 100 кОм Диапазон сигала Y: от 2 до 10 В Сигнал U (обр. связь): от 2 до 10 В, при Iмакс 0,5 мА
Погрешность управления	+/- 5%
Направление вращения привода	Реверсивное, настраивается переключателем со значениями 0/1
Управление вручную	Есть. Чтобы активировать режим нужно нажать на кнопку на корпусе, ручная блокировка
Допустимый угол вращения	≤ 95°. Угол настраивается и ограничивается механическими упорами с обеих сторон привода
Период срабатывания при 90°	2,5 мин
Допустимый шум при работе	≤ 45 дБ
Индикатор позиции	Съемный указатель, механич.
Характеристики безопасности при эксплуатации
Защита	Полная изоляция (II класс защиты)
ЭМС	Согл. директиве 2004/108/ЕС
Защита корпуса	Степень IP54
Импульсное Unom	0,8 кВ
t окружающего воздуха	-30°С … +50°С
t при хранении привода	–40°С … +80°С
Влажность воздуха отн.	95%, конденсат не образуется
Сервисное обслуживание	Нет
Масса	Около 1,8 кг



Описание

Принцип управления

Управление электроприводом Belimo GK24A-MF осуществляется аналоговым сигналом в стандартном диапазоне от 0 до 10 В, согласно которому привод перемещает заслонку в заданную позицию. Отображение текущего положения привода показывает сигнал обратной связи U, который также может управлять другими электроприводами.

Для управления вручную необходимо нажать на кнопку с опцией блокировки на корпусе. В нажатом состоянии она выводит зубчатый редуктор из зацепленного положения.

Пользовательские настройки

От производителя электропривод поставляется со стандартными настройками, соответствующими типовым ситуациям эксплуатации. Для индивидуальной настройки входных/выходных значений управляющих сигналов нужно использовать программу Belimo MFT-P.

Процесс установки

Электропривод Belimo GK24A-MF монтируется на заслонку специальным захватом, поставляемым в комплекте с приводом. Для предотвращения произвольного вращения привода после установки он закрепляется фиксатором.

Надежность функционирования

Электропривод Belimo GK24A-MF надежно защищен от возможности перегрузки благодаря автоматическому отключения, как только будут пройден финальные позиции. Концевые выключатели не требуются.

Базовая позиция привода

При 1-ой подачи питания (начало эксплуатации или выход из ручного режима) привод Belimo GK24A-MF занимает базовую позицию. После этого положение привода задается уже управляющим сигналом.

Уточнить цену и заказать электропривод Belimo GK24A-MF можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на устройство Belimo GK24A-MF – 5 лет. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Габаритные размеры
