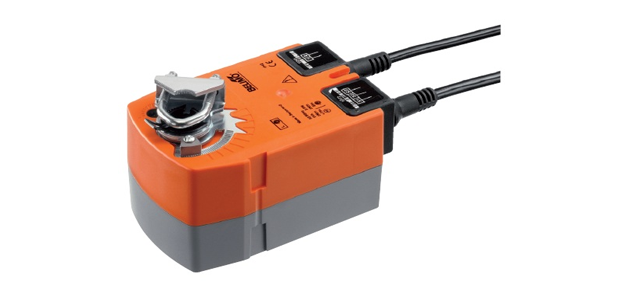

Привод BELIMO TF230-SR

Привод BELIMO TF230-SR

Электропривод Belimo TF230-SR с возвратной пружиной. Осуществляет управление воздушными защитными заслонками площадью до 0,4 кв.м, плавно регулируя их. Для систем приточно-вытяжной вентиляции и кондиционирования.

  • Вращающий момент – 2,5 Нм
  • U номинальное – 230 V, частота 50/60 Hz
  • N расчетная – 5 VA
  • II класс защиты, IP42

Электропривод Belimo TF230-SR с возвратной пружиной. Осуществляет управление воздушными защитными заслонками площадью до 0,4 кв.м, плавно регулируя их. Для систем приточно-вытяжной вентиляции и кондиционирования.

  • Вращающий момент – 2,5 Нм
  • U номинальное – 230 V, частота 50/60 Hz
  • N расчетная – 5 VA
  • II класс защиты, IP42

Технические характеристики

Параметры по электричеству
U номинальное 240 V, 50/60 Hz
Интервал U 85 – 265 V
N

- 5.5 VA (расчетная N)

- 2.5 W (N при работе)

- 2 W (N в нерабочем состоянии)
Соединение (питание/вспом.переключатель)

Кабельное

Длина кабеля - 1 м, 2 x 0.75 мм2 / длина кабеля 1 м, 3 x 0.75 мм2
Функциональные параметры
Вращающий момент (пружина и двигатель) 2 Нм (миним. значение)
Ровность хода +/- 5%
Управляющие сигналы

Стандартный аналог (0 … 10 V), при R = 100 кОм

Интервал для работы 2 … 10 V

Сигнал обратной связи 2 …. 10 V, max 0.5 mA

Время срабатывания:

Двигателя

Пружины



< 150 с

< 25 с (при t от -20°C до +50°C)
Допустимый угол поворота привода Max 95° (механич. упор позволяет настроить угол в интервале 37 – 100%)
Максимальный шум

Двигатель: не более 35 dB (при 150 с срабатывании)

Пружина: не более 62 dB
Индикация позиции привода Механическая
Параметры по безопасности
Защита от тока II класс защиты (все изолировано), степень IP42

Температуры:

- внешняя среда

- хранение



От –30с до +50°C

От –40°C до +80°C
Технич. поддержка Нет необходимости
Габариты
Вес 0,63 кг



Описание

Принцип работы и управление

Приведение электропривода Belimo TF230-SR в действие происходит через управляющий стандартный сигнал типа 0 … 10 V. Приведение привода в рабочее состояние взводит возвратную пружину. После того как поступление питания прекращено, пружина возвращает заслонку в охранную позицию и закрывает ее.

Для ручного управления приводом Belimo TF230-SR применяется поворотный ключ. Блокировку привода можно осуществить в любом угле поворота. Снятие блокировки возможно либо также вручную ключом, либо автоматически при поступлении питания.

Монтаж привода

Привод Belimo TF230-SR устанавливается непосредственно на вал заслонки с помощью захвата. Кроме того, чтобы избежать произвольного поворота привода во время работы он оснащен специальным фиксатором.

Функциональная надежность

Приводы типа Belimo TF230-SR надежно защищены от перегрузок за счет функция автоматической остановки работы после прохождения финальных позиций, без концевых выключателей.

Информацию и стоимость по электроприводу Belimo TF230-SR можно узнать по телефону 8 (499) 201-22-47. Также Вы можете оформить заказ у наших операторов.

Существует возможность предоставления специальных оптовых цен и скидок на изделие, обсуждается персонально.

На все электроприводы Belimo TF230-SR предоставляется гарантийный срок с момента покупки – 5 лет. В комплектацию входит паспорт изделия и сертификат соответствия.





Электрическое подключение





Габаритные размеры
