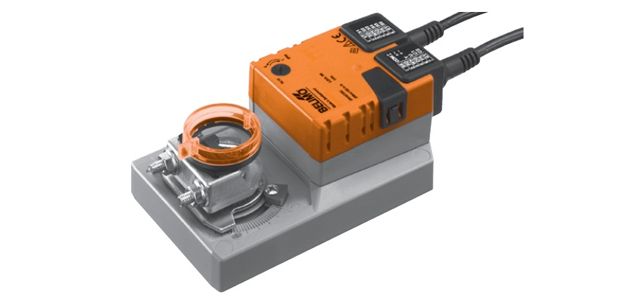

Электропривод Belimo SM24AP5, управляющий открытием защитных воздушных заслонок. Применяется в системах обработки и подготовки воздуха в зданиях строительного назначения. Для заслонок с площадью поверхности до 4 кв.м. Оснащен встроенным потенциометром рециркуляции.

• Момент силы двигателя – 20 Нм
• Напряжение (Uном) – 24 В (постоянный/переменный ток)
• Принцип управления: Открыто-Закрыто; 3-позиционное

 Электропривод Belimo SM24AP5, управляющий открытием защитных воздушных заслонок. Применяется в системах обработки и подготовки воздуха в зданиях строительного назначения. Для заслонок с площадью поверхности до 4 кв.м. Оснащен встроенным потенциометром рециркуляции.

• Момент силы двигателя – 20 Нм
• Напряжение (Uном) – 24 В (постоянный/переменный ток)
• Принцип управления: Открыто-Закрыто; 3-позиционное

Технические характеристики

Параметры подключения к электричеству
Uном (напряжение ном)	24 В (постоянный/переменный ток), частота 50/60 Гц
Интервал Uном	19,2 – 28,8 В (постоянный/переменный ток)
Потребление мощностей	4 ВА – в процессе калибровки (расчетный параметр) 2 Вт – в процессе работы 0,2 Вт – в нерабочем состоянии
Потенциал рециркуляции	+/- 5%, 5 кОм, 1 Вт
Способ подключения (двигатель/потенциометр)	С помощью кабеля, 100 см, 3 x 0,75 мм²
Функциональные параметры
Момент силы двигателя	20 Нм (миним. значение)
Направление движения двигателя	Настраивается переключателем 0 (влево) /1 (вправо)
Ручной режим	Есть. Активируется после нажатия кнопки для вывода редуктора из зацепления, фиксируется
Допустимый угол поворота	Макс. 95°. Угол настраивается за счет концевых упоров с обеих сторон привода
Время срабатывания на 90°	2,5 мин
Шум двигателя в работе	Макс. 45 дБ
Индикатор позиций	Съемный указатель, механический
Параметры безопасности эксплуатации
Класс защиты от тока	3-й, экстра-низкие напряжения
Протокол защиты корпуса	IP54
Электромагнитная совместимость	Директива 2014/30/EU
Unom импульса	0,8 кВ
Степень защиты окруж. среды	3
Окружающая t в процессе эксплуатации	-30°C … +50°C
t хранения привода	-40°C … +80°C
Влажность воздуха относит.	95%, без конденсации
Сервисная поддержка	Не нужна
Масса устройства	1,1 кг



Описание

Принцип монтажа привода на заслонку

Для монтирования электропривода Belimo SM24AP5 на заслонку предусмотрен универсальный захват (поставляется вместе с устройством). Чтобы избежать произвольного поворота привода на заслонке в процессе работы он блокируется фиксатором.

Ручной режим управления

Чтобы перевести привод Belimo SM24AP5 на ручное управление нажмите на кнопку на корпусе – редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка остается в таком состоянии. Опция фиксирования в любом положении.

Надежность эксплуатации

В электроприводе Belimo SM24AP5 реализована опция автоматического отключения сразу после прохождения конечных позиций. Это позволяет обеспечить высокую степень защиты от перегрузок без использования концевых выключателей.

Обратная связь о положении привода U5

Привод Belimo SM24AP5 оснащен встроенным потенциометром обратной связи (от 0 до 100%).

Для уточнения цены устройства и заказа электропривода Belimo SM24AP5 звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на электропривод Belimo SM24AP5 – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

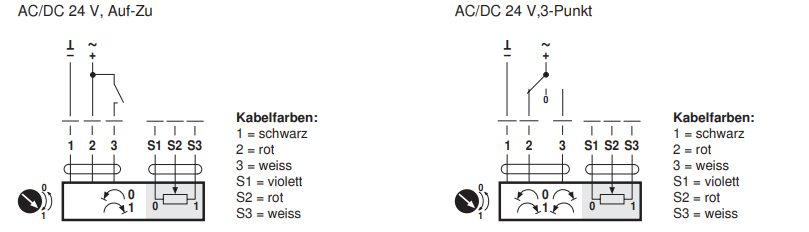

Электрическое подключение

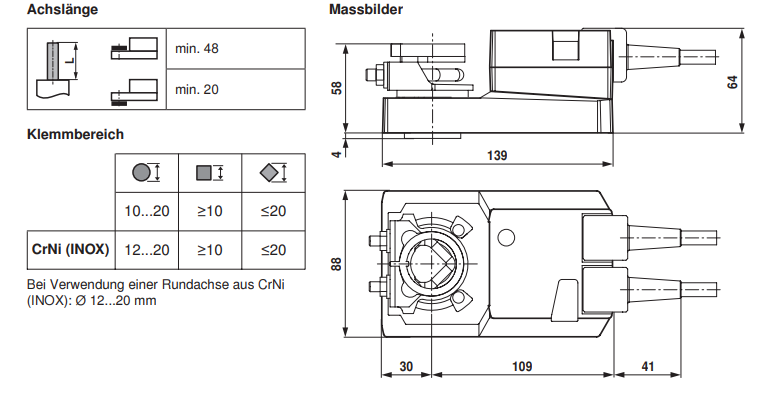

Габаритные размеры
