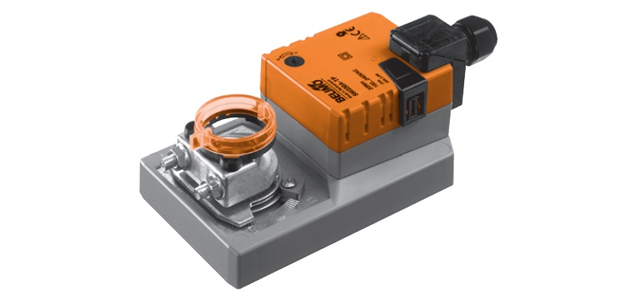

Модель электропривода Belimo SM230A-TP используется в вентиляционных системах и кондиционировании воздуха в зданиях, осуществляя регулирование работы заслонок защитного типа площадью поверхности не более 4 кв.м.

• Момент силы двигателя – минимум 20 Нм
• Напряжение (Unom) – AC 230 В
• Управление либо 3-позиционное, либо по принципу Открыто-Закрыто

Модель электропривода Belimo SM230A-TP используется в вентиляционных системах и кондиционировании воздуха в зданиях, осуществляя регулирование работы заслонок защитного типа площадью поверхности не более 4 кв.м.

• Момент силы двигателя – минимум 20 Нм
• Напряжение (Unom) – AC 230 В
• Управление либо 3-позиционное, либо по принципу Открыто-Закрыто

Технические характеристики



Электричество
Unom	AC 230 В / Интервал 85 - 264 В
Частота тока	50/60 Гц
Потребление мощности	6 ВА – в расчете 2,5 Вт – в процессе работы 0,6 Вт – в нерабочем состоянии
Подключение питания	С помощью клемм 4 мм2
Одновременное подключение	Возможно (нужно учитывать мощности)
Функциональность
Момент силы двигателя	20 Нм (минимум)
Вращение привода	Настраивается установкой 0/1 (влево/вправо)
Управление вручную	Есть. Активируется нажатием кнопки на корпусе. Может блокироваться
Допустимый угол поворота	≤ 95°. Настраивается и ограничивается за счет упоров с обеих сторон
Время срабатывания при 90°	2,5 мин
Максимальный шум при работе	Не более 45 дБ
Индикатор позиции	Указатель съемный (механич.)
Безопасность эксплуатации
Защита от поражения током	2-й класс защиты, 100% изоляция
Защита корпуса	Протокол IP54
ЭМС	Согл. директиве 2014/30/EU
Импульсное Unom	2,5 кВ
Степень защиты окруж. среды	3
Допустимая температура окруж. воздуха при работе	От –30°C до +50°C
Допустимая температура хранения	От –40°C до +80°C
Относ. влажность воздуха	95%, конденсат не образуется
Сервисное обслуживание	Нет
Масса устройства	930 грамм

Описание

Установка привода на заслонку

Электропривод Belimo SM230A-TP поставляется вместе с универсальным захватом, с помощью которого устанавливается на заслонку. Для того, что избежать произвольного поворота привода на заслонке в процессе работы он закрепляется фиксатором, также входит в базовую комплектацию.

Управление вручную

Для того, чтобы активировать управление вручную электроприводом Belimo SM230A-TP необходимо нажать кнопку на корпусе. До тех пор, пока она находится в нажатом положении либо заблокирована, привод отключен от питания.

Настройка угла поворота привода

Угол поворота настраивается при помощи механических упоров с обеих сторон привода Belimo SM230A-TP. Максимальный угол 95°.

Защита от перегрузок

В устройстве Belimo SM230A-TP обеспечивается высокая степень защиты от перегрузок в процессе эксплуатации за счет автоматической остановки после прохождения финальных позиций. Концевые выключатели не требуются.

Вы можете уточнить стоимость устройства и заказать электропривод Belimo SM230A-TP по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на большие партии устройства обсуждается индивидуально.

На электропривод Belimo SM230A-TP действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Габаритные размеры
