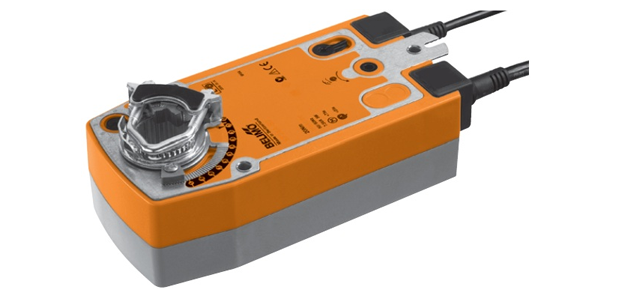

Электрический привод Belimo SF24A-SZ-S2 с функцией срабатывания в случаях аварий используется для управления воздушными заслонками в системах обработки воздуха в зданиях. С возвратной пружиной и двумя дополнительными переключателями.

• S поверхности заслонки не более 4 кв.м
• Вращающий момент двигателя – 20 Нм
• Номинал. U – 24 В
• Управляющий сигнал и сигнал обратной связи в интервале от 0 до 10 В

Электрический привод Belimo SF24A-SZ-S2 с функцией срабатывания в случаях аварий используется для управления воздушными заслонками в системах обработки воздуха в зданиях. С возвратной пружиной и двумя дополнительными переключателями.

• S поверхности заслонки не более 4 кв.м
• Вращающий момент двигателя – 20 Нм
• Номинал. U – 24 В
• Управляющий сигнал и сигнал обратной связи в интервале от 0 до 10 В

Технические характеристики

Номинал. U	24 В, 50/60 Гц
Интервал номинал. U	От 19,2 до 28,8 В (AC) От 21,6 до 28,8 В (DC)
Потребление мощности	7 ВА – состояние калибровки (расчетное значение) 5 Вт – рабочее состояние (при 20 Нм) 3 Вт - покой
Доп. переключатели (2 шт)	Однополюсные, 1 фиксированный и 1 настраиваемый от 10 до 90% 1 мА - 3 (0,5) А, 250 В
Тип присоединения	К источнику питания: L - 100 см, 4 x 0,75 мм² Переключатели: L - 100 см, 6 x 0,75 мм²
Вращающий момент двигателя и пружины	20 Нм (при 24 D)
Управление	Сигнал управления Y: от 0 до 10 В, при R на входе 100 кОм Диапазон работы Y: от 0,5 до 10 В Сигнал обратной связи U (напряжение): от 0,5 до 10 В, при Imax 0,5 мА
Отклонение сигнала	+/- 5%
Направление движения	Двигатель: реверсивное, устанавливается переключателем 1/0 Пружина: настраивается Left/Right установкой
Управление вручную	Да, при помощи ручного рычага
Максимальный угол вращения	≤95°. Угол настраивается при помощи механических упоров
Время срабатывания	Двигатель: ≤ 2,5 мин, при макс. 20 Нм Пружина: 20-60 сек в зависимости от температуры
Допустимый шум	Двигатель: ≤ 40 дБ Пружина: ≤62 дБ
Индикатор позиции привода	Механический
Защита от тока	Сверхнизкие значение U (III класс защиты)
Защита корпуса	IP54
ЭМС	Согласно директиве 2004/108/EC
Режим эксплуатации	Тип 1.АА.В
Импульсное U	Двигатель: 0,8 кВ Переключатели: 2,5 кВ
Степень защиты окр. среды	3
Температура окруж. воздуха	От -30°C до +50°C
Температура в покое	От -40°C до +80°C
Относит. влажность воздуха	95%, без конденсации
Технич. поддержка	Не предусмотрена
Масса устройства	Около 2,3 кг



Описание

Принцип работы

Команды на электропривод Belimo SF24A-SZ-S2 передаются через стандартный сигнал в интервале от 0 до 10 В. Согласно сигналу, привод перемещает заслонку в требуемую позицию, а параллельно с этим взводится возвратная пружина. В случае аварийного отключения питания пружина вернет заслонку в положение охраны.

Для ручного управления в комплекте поставляется ручной рычаг, который блокирует привод в любом положении.

Процесс установки

Для упрощения процесса монтажа привода Belimo SF24A-SZ-S2 используется захват, позволяющий не использовать дополнительное оборудование. Чтобы привод не вращался после установки на заслонку, он крепится фиксатором.

Защита от перегрузок

Электропривод Belimo SF24A-SZ-S2 надежно защищен от перегрузки, т.к. автоматически прекращает работу после прохождения заданных позиций.

Для уточнения стоимости устройства и заказа привода Belimo SF24A-SZ-S2 Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются персонально.

Гарантия на электропривод Belimo SF24A-SZ-S2 – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

Электрическое подключение





Габаритные размеры







Скачать PDF



Скачать PDF ( Кбайт)

Сертификат BELIMO (775 Кбайт)
