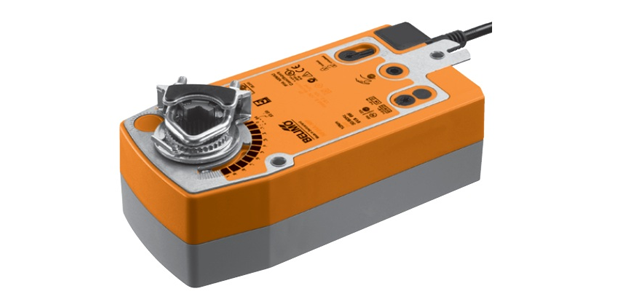

Электропривод Belimo SF24A-MF с возможностью индивидуальной настройки параметров. Применяется для управления воздушными заслонками до 4 кв.м в системах обработки воздуха в зданиях и сооружениях строительного назначения. Оснащен возвратной пружиной для срабатывания в аварийных ситуациях.

• Вращающий момент двигателя/пружины – 20 Нм
• Напряжение (Unomin) – 24 В AC/DC
• Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (может настраиваться индивидуально)

 Электропривод Belimo SF24A-MF с возможностью индивидуальной настройки параметров. Применяется для управления воздушными заслонками до 4 кв.м в системах обработки воздуха в зданиях и сооружениях строительного назначения. Оснащен возвратной пружиной для срабатывания в аварийных ситуациях.

• Вращающий момент двигателя/пружины – 20 Нм
• Напряжение (Unomin) – 24 В AC/DC
• Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (может настраиваться индивидуально)

Технические характеристики

Электричество
Unomin	24 В (постоянный/переменный ток), частота тока 50/60 Гц
Диапазон Unomin	19,2 – 28,8 В (переменный ток) / 21,6 – 28,8 В (постоянный ток)
Потребление N	11 ВА – в процессе калибровки 8,5 Вт – в процессе работы 3,5 Вт – в нерабочем состоянии
Подключению к источнику питания	Кабелем, 100 см, 4 х 0,75 мм2
Одновременное управление	Есть
Функциональность
Вращающий момент двигателя/пружины	20 Нм (минимум)
Управление (базовые настройки)	Сигнал Y: 0 – 10 В (постоянный ток), R на входе = 100 кОм Интервал работы Y: 2 – 10 В (постоянный ток) Сигнал U (обр. связь): 2 – 10 В (постоянный ток), Imax = 0,5 мА
Управление (индивидуальные настройки)	Сигнал Y: Открыто-Закрыто; 3-позиционная схема (только для переменного тока); 0 – 32 В (постоянный ток) Интервал работы Y (управ-й): 0,5 -30 В на старте, 2,5 – 32 В на финише (постоянный ток) Сигнал U (обр. связь): 0,5 - 8 В на старте, 2,5 – 10 В на финише (постоянный ток)
Отклонение сигнала	+/- 5%
Направление движения привода	Выбирается Left/Right установкой
Режим ручного управления	С помощью ручного рычага, фиксируется
Угол поворота привода	Макс. 95°. Для настройки и ограничения угла предусмотрены механич. упоры. Угол настраивается, начиная с 33% с шагом 2,5%
Время срабатывания	150 сек (угол 90°) (настраивается от 70 до 220 сек)
Время срабатывания в аварийных ситуациях	Менее 20 с (угол 90°); от 20 до 60 с в зависимости от t (-30°C … +50°С)
Адаптация хода привода	Ручная (автоматическая адаптация при вводе в эксплуатацию / выходе из режима ручного управления)
Шум двигателя в работе	Не более 40 дБ
Индикатор позиции	Механический
Надежность работы
Класс защиты от тока	3-й - экстра-низкие U
Протокол защиты корпуса	IP54
ЭМС	Директива 2014/30/EU
Unomin импульса	0,8 кВ
t окруж. среды при работе	–30°C … +50°C
t для хранения	–40°C … +80°C
Относительная влажность	95%, без конденсации
Сервис	Нет
Масса устройства	2,3 кг



Описание

Принцип действия

Электропривод Belimo SF24A-MF управляется аналоговым сигналом в интервале от 0 до 10 В, согласно которому привод занимает нужное положение. Текущее положение привода (0-100%) показывает сигнал обратной связи U, который также может управлять другими электроприводами. Одновременно с перемещением привода в заданное положение происходит взвод пружины, которая в случае аварийного отключения питания вернет заслонку в первоначальное защитное положение.

Параметризация привода

Электропривод Belimo SF24A-MF поставляется с заводскими настройками для наиболее частых случаев эксплуатации. Отдельные параметры привода могут быть индивидуально настроены с помощью устройств Belimo MFT-P или ZTH EU.

Установка на заслонку

Электропривод Belimo SF24A-MF поставляется вместе с универсальным захватом, с помощью которого устанавливается на заслонку. Для предотвращения произвольного поворота привода в процессе работы, он закрепляется фиксатором.

Режим ручного управления

Belimo SF24A-MF управляется вручную с помощью ручного ключа, который может фиксироваться в любом положении. Блокировка снимается вручную либо при поступлении напряжения на привод.

Защита от перегрузки

В Belimo SF24A-MF достигается высокая степень защиты от перегрузок за счет автоматического отключения сразу после прохождения финальных позиций.

Синхронизация и адаптация привода

При первой подаче напряжения на привод Belimo SF24A-MF (ввод в эксплуатацию/выход из ручного управления), привод синхронизируется и переходит в базовое положение. После этого положение привода определяется управляющим сигналом.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Вы можете уточнить цену устройства и заказать Belimo SF24A-MF по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo SF24A-MF - 5 лет. Паспорт и сертификат соответствия прилагаются.

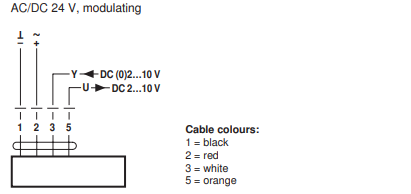

Электрическое подключение

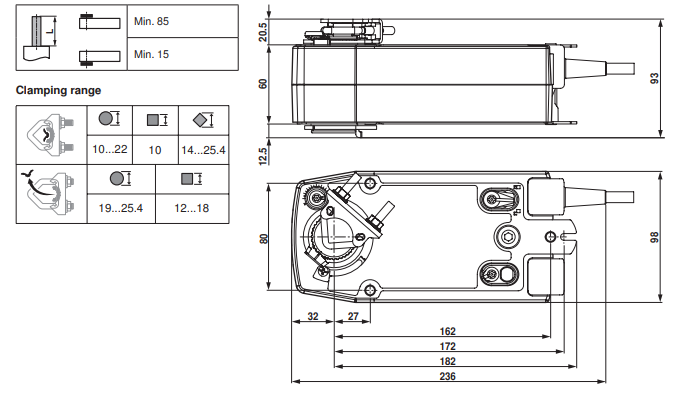

Габаритные размеры
