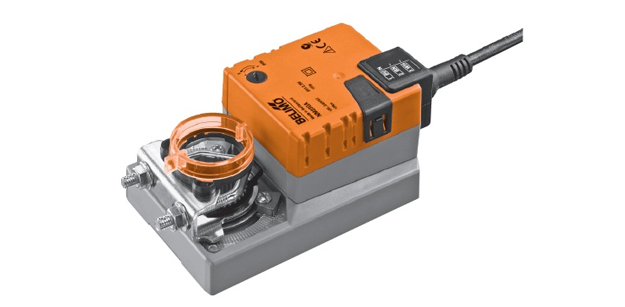

Модель электропривода Belimo NM24A-F предназначена для регулирования работы воздушных заслонок в вентиляционных системах технических зданий, а также в системах кондиционирования.

• Для заслонок площадью до 2 кв.м
• Минимальный вращательный момент – 10 Нм
• Номинальное Unom – 24 В (постоянный/переменный ток)
• Управление Открыто-Закрыто или 3-позиционное

Модель электропривода Belimo NM24A-F предназначена для регулирования работы воздушных заслонок в вентиляционных системах технических зданий, а также в системах кондиционирования.

• Для заслонок площадью до 2 кв.м
• Минимальный вращательный момент – 10 Нм
• Номинальное Unom – 24 В (постоянный/переменный ток)
• Управление Открыто-Закрыто или 3-позиционное

Технические характеристики

Электро-характеристики
Unom	24 В (постоянный/переменный ток), частота 50/60 Гц
Интервал Unom	19,2 – 28,8 В (постоянный ток/переменный ток)
Мощность (потребление)	3,5 ВА – при калибровке (расчетный параметр) 1,5 Вт – работа 0,2 Вт – состояние покоя
Подключение к источнику питания	С помощью кабеля, 100 см, 3 x 0,75 мм2
Функциональные характеристики
Минимальный вращательный момент	10 Нм
Направление движения двигателя	Настраивается переключателем 0 (против часовой стрелки) /1 (по часовой стрелке)
Режим ручного управления	Есть. Чтобы вывести редуктор из зацепления, нажать кнопку, может фиксироваться
Максимальный угол поворота	95°. Угол настраивается и ограничивается за счет концевых механических упоров
Время срабатывания	2,5 мин (для 90°)
Максимальный шум при работе двигателя	35 дБ (А)
Контроль позиций	Указатель съемный (механич.)
Характеристики безопасности
Класс защиты от тока	III – только низкие напряжения
Протокол защиты корпуса	IP54
Электромагнитная совместимость	Директива 2014/30/EU
Unom импульса	0,8 кВ
Степень защиты окруж. среды	3
Окружающая t при работе	–30°C …+50°C
t для хранения	–40°C … +80°C
Влажность воздуха отн.	95%, конденсации нет
Поддержка сервисной службы	Нет
Масса	790 грамм





Описание

Процесс установки привода

Электропривод Belimo NM24A-F устанавливается на заслонку за счет специальных креплений с зажимами, расположенных с обеих сторон привода. За счет этого процесс установки прост и понятен.

Режим ручного управления

Что перейти на режим ручного управления электроприводом Belimo NM24A-F нажмите на кнопку, расположенную на корпусе. После этого зубчатый редуктор будет выведен из зацепления, а привод отсоединен до тех пор, пока кнопка находится в таком положении.

Безопасность эксплуатации

Электропривод Belimo NM24A-F автоматически отключается сразу после прохождения финальных позиций. Это обеспечивает высокую степень надежности и защиты от перегрузки в процессе эксплуатации.

Чтобы заказать электропривод Belimo NM24A-F, а также уточнить всю интересующую информацию звоните по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок на устройство обсуждается в индивидуальном порядке.

Гарантийный срок на электропривод Belimo NM24A-F – 5 лет с момента покупки. К устройству прилагаются паспорт и сертификат соответствия.

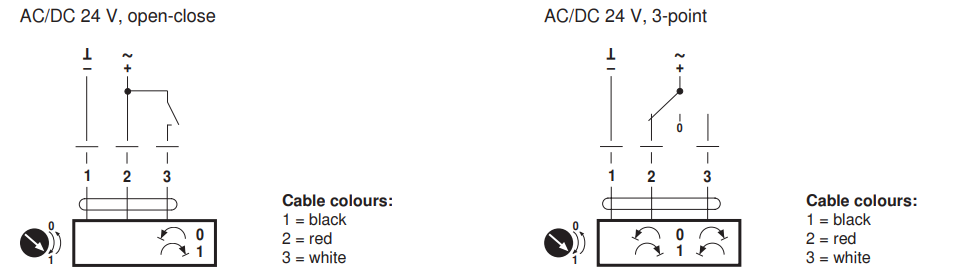

Электрическое подключение

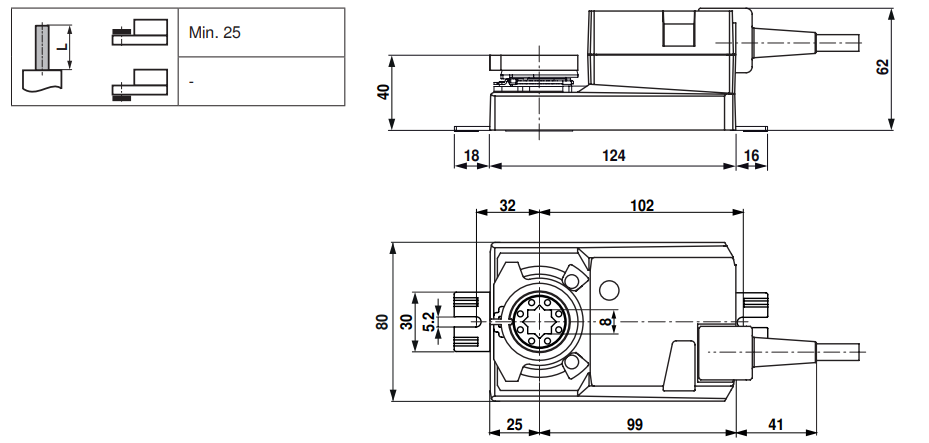

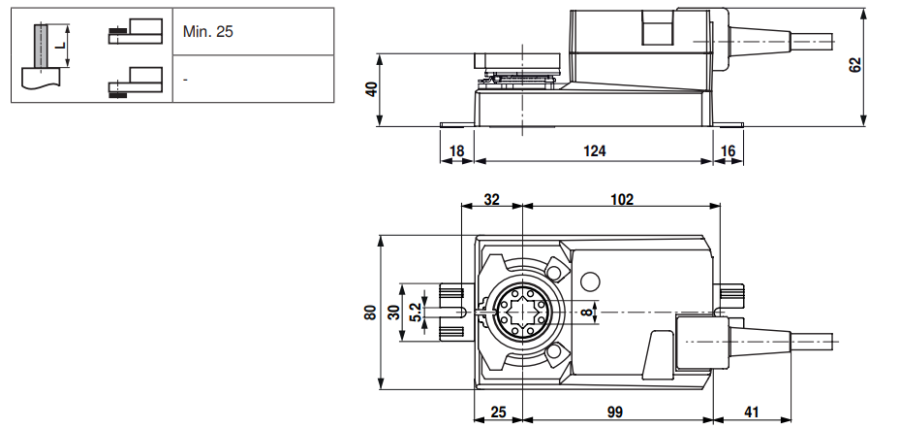

Габаритные размеры
