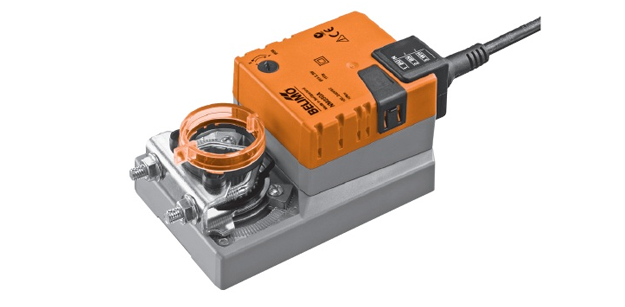

Привод BELIMO NM230ASR

Привод BELIMO NM230ASR

Belimo NM230ASR – модель электропривода, применяющаяся для управления защитными заслонками в вентиляционных системах и кондиционировании. Для заслонок не более 2 кв.м.

  • Вращающий момент двигателя – мин. 10 Нм
  • Напряжение (Uном) – AC 230 В
  • Сигнал управления – от 0 до 10 В; сигнал обратной связи – от 2 до 10 В

Belimo NM230ASR – модель электропривода, применяющаяся для управления защитными заслонками в вентиляционных системах и кондиционировании. Для заслонок не более 2 кв.м.

  • Вращающий момент двигателя – мин. 10 Нм
  • Напряжение (Uном) – AC 230 В
  • Сигнал управления – от 0 до 10 В; сигнал обратной связи – от 2 до 10 В

Технические характеристики

Электричество
Uном AC 230 В / Интервал от 85 до 264 В
Частота переменного тока 50/60 Гц
Мощность (N)

6,5 ВА – N расчетная

3,5 Вт – потребление N при работе

1 Вт – потребление N в состоянии покоя

Подключение питания

Кабельное, длина - 100 см, 2 х 0,75 мм2

Одновременное подключение Возможно
Функциональность
Момент силы двигателя 10 Нм (миним. значение)
Управление

Сигнал управления Y: от 2 до 10 В, при R входа = 100 кОм

Диапазон Y: от 2 до 10 В

Сигнал обратной связи U: от 2 до 10 В, при Imax = 1 мА
Погрешность управления +/- 5%
Поворот привода Настраивается установкой 1/0 (по часовой стрелке/против)
Управление вручную Есть. Активируется нажатием самовозвратной кнопки на корпусе
Допустимый угол поворота  ≤ 95°. Настраивается и ограничивается за счет упоров с обеих сторон
Время срабатывания при 90° 2,5 мин
Предельный уровень шума Макс. 35 дБ
Индикатор позиции Механич. указатель, снимается
Безопасность эксплуатации
Защита от тока Полная изоляция (2-й класс защиты)
Протокол защиты корпуса IP54
ЭМС Директива 2004/108/EC
Температурные условия внешней среды От –30°C до +50°C
Температурные условия хранения От –40°C до +80°C
Относ. влажность воздуха 95%, не конденсируется
Сервисная поддержка Не предусмотрена
Вес устройства 850 г

Описание

Принцип работы

Электропривод Belimo NM230ASR управляется стандартным сигналом в интервале от 0 до 10 В, согласно которому занимает необходимую позицию. Текущую позицию привода показывает сигнал U электрическим способом (обратная связь). Также сигнал U может выступать в роли управляющего сигнала для других приводов.

Принцип монтажа

В комплекте с электроприводом Belimo NM230ASR поставляется захват для установки устройства на заслонку. Также в базовую комплектацию входит специальный фиксатор, предотвращающий произвольное вращение.

Управление вручную

Перевести электропривод Belimo NM230ASR на ручное управление можно нажатием самовозвратной кнопки, размещенной на корпусе. В нажатом состоянии она выводит из состояния зацепления зубчатый редуктор, тем самым отсоединяя привод.

Защита от перегрузки

Устройство Belimo NM230ASR надежно защищено от перегрузки в процессе эксплуатации за счет автоматической остановки после прохождения финальных позиций.

Для уточнения стоимости и заказа электропривода Belimo NM230ASR звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантийный срок на электропривод Belimo NM230ASR - 5 лет со дня покупки. К устройству прилагаются паспорт и сертификат соответствия стандартам качества.



Электрическое подключение





Габаритные размеры
