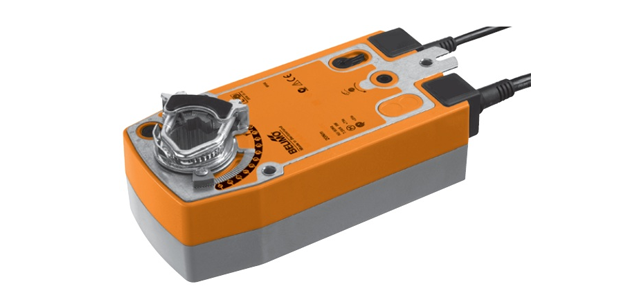

Привод BELIMO NFA-S2

Привод BELIMO NFA-S2

Электрический привод Belimo NFA-S2 применяется в системах обработки воздуха в зданиях, регулируя работу защитных воздушных заслонок площадью до 2 кв.м. С двумя дополнительными переключателями и возвратной пружиной.

  • Момент силы двигателя – 10 Нм
  • Напряжение ном. (Unom) – от 24 до 240 В ~; от 24 до 125 В=
  • Принцип управления Открыто-Закрыто
  • IP54, II класс защиты от тока

Электрический привод Belimo NFA-S2 применяется в системах обработки воздуха в зданиях, регулируя работу защитных воздушных заслонок площадью до 2 кв.м. С двумя дополнительными переключателями и возвратной пружиной.

  • Момент силы двигателя – 10 Нм
  • Напряжение ном. (Unom) – от 24 до 240 В ~; от 24 до 125 В=
  • Принцип управления Открыто-Закрыто
  • IP54, II класс защиты от тока

Технические характеристики



Электричество
Unom от 24 до 240 В~; от 24 до 125 В=
Диапазон Unom от 19,2 до 264 В ~; от 21,6 до 137,5 В=
Частота тока 50/60 Гц
Мощности (N)

9,5 ВА – расчетное значение

6 Вт – потребление N в процессе работы

2,5 Вт – потребление N в покое
Вспомог. переключатели (2 шт., фиксированный 10%, настраиваемый 11-90%) Однополюсные, двойное переключение
I от 1 мА до 3 (0,5) А, 250 В
Способ присоединения Кабельное

Источник питания: длина 100 см, 2 x 0,75 мм²

Переключатели: длина 100см, 6 x 0,75 мм²
Функциональность
Момент силы двигателя и пружины 10 Нм
Направление вращения Настраивается переключателем Right / Left (против/по часовой стрелке)
Управление вручную Возможно. Ручной ключ, блокируется
Допустимый угол вращения ≤ 95°, настраивается и  ограничивается упорам, начиная с 33%
Период срабатывания Двигатель: 75 сек, при 90°
Пружина: от 20 до 60 сек, в зависимости от температуры (-30°С … +50°С)
Допустимый уровень шума при работе двигателя 45 дБ
Индикатор позиции привода Механический
Безопасность
Защита от тока 100% изоляция (II класс защиты)
Защита корпуса IP54
t окр. воздуха От -30°C до +50°C
t для хранения привода От -40°C до +80°C
Сервисное обслуживание Нет
Вес устройства 2,3 кг

Описание

 Принцип работы

Электропривод Belimo NFA-S2 оснащен универсальным блоком питания, поэтому возможно эксплуатация в диапазонах напряжения 24 – 240 В~ и 24 – 125 В=. Одновременно с началом эксплуатации привода и перемещения в рабочую позицию взводится пружина. В случае экстренного отключения питания она вернет заслонку в защитную позицию.

Процесс установки

Привод Belimo NFA-S2 монтируется на заслонке с помощью захвата, а для предотвращения вращения привода после установки он закрепляется фиксатором.

Защита от перегрузки

Благодаря тому, что в приводе Belimo NFA-S2 реализована функция остановки после прохождения финальных позиций обеспечивается надежность функционирования и высокая степень защиты от перегрузки.

Управление вручную

Для управления вручную в комплекте с приводом Belimo NFA-S2 поставляется ручной ключ, с помощью которого привод может быть заблокирован в любом положении. Снятие блокировки либо после подачи питания, либо вручную.

Сигнализационная система

Благодаря двум встроенным переключателям обеспечивается гибкая система сигнализации о текущих положениях привода. 1 переключатель фиксированный, сигнализирует о повороте на 10%, и 1 настраиваемый от 11 до 90% угла поворота.

Вы можете купить электропривод Belimo NFA-S2, а также узнать всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются в индивидуальном порядке.

Гарантия на привод Belimo NFA-S2 – 5 лет. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Габаритные размеры
