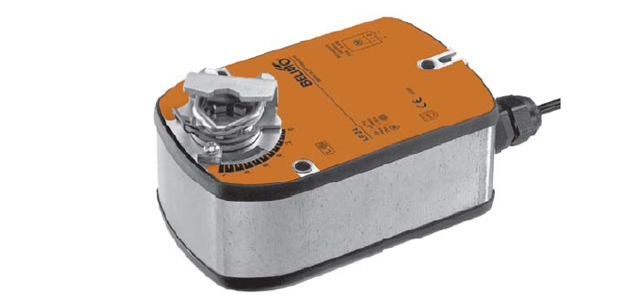

Электрический привод Belimo LF24-SR предназначен для использования в системах обработки и подготовки воздуха в помещениях. Привод регулирует работу охранных заслонок с площадью поверхности не более 8 кв.м. Оснащен встроенной возвратной пружиной.

• Момент силы двигателя/пружины – 4 Нм
• Напряжение (U_номин) – 24 В
• Управление: аналоговый сигнал в диапазоне от 0 до 10 В; обратная связь от 2 о 10 В

Электрический привод Belimo LF24-SR предназначен для использования в системах обработки и подготовки воздуха в помещениях. Привод регулирует работу охранных заслонок с площадью поверхности не более 8 кв.м. Оснащен встроенной возвратной пружиной.

• Момент силы двигателя/пружины – 4 Нм
• Напряжение (U_номин) – 24 В
• Управление: аналоговый сигнал в диапазоне от 0 до 10 В; обратная связь от 2 о 10 В

Технические характеристики



Параметры электричества
Uномин	24 В, 50/60 Гц
Интервал Uномин	От 19,2 В до 28,8 В~ От 21,6 В до 28,8 В=
Потребление мощности	5 ВА – расчет (Iмакс = 5,8 А, при t = 5 мс) 2,5 Вт – потребление в работе 1 Вт – потребление в нерабочем состоянии
Подключение к источнику питания	С помощью кабеля, длина - 100 см, 4 х 0,75 мм2
Сигналы управления	Сигнал Y: 0 – 10 В, при R на входе равном 100 кОм Интервал Y: 2 – 10 В, при угле поворота от 0 до 100% (95°) Сигнал U: 2 – 10 В, при Iмакс = 0,7 мА и угле поворота от 0 до 100%
Параметры функциональности
Момент силы двигателя/пружины	4 Нм (минимальное значение)
Поворот двигателя/пружины	Для выбора направления предусмотрена left/right установка
Допустимый угол поворота	≤ 95°. Настройка угла и его ограничение от 37 до 100% от при помощи механич. упора
Время срабатывания	Двигатель:  40 - 75 сек (моменте силы от 0 до 4 Нм) Пружина: 20 – 60 сек в зависимости от температуры (-30°С … +50°С)
Допустимый уровень шума в работе	Двигатель: ≤ 30 дБ Пружина: около 62 дБ
Безопасность эксплуатации
Защита от тока	Экстра-низкие значения U (3-й класс)
Протокол защиты корпуса	IP54
Температурный режим окруж. среды	От –30°C до +50°C
Температурный режим для хранения привода	От –40°C до +80°C
Сервисная поддержка	Нет
Масса устройства	1,4 кг



Описание

Принцип функционирования

Электрический привод Belimo LF24-SR управляется стандартным аналоговым сигналом в интервале от 0 до 10 В. Одновременно с началом эксплуатации привода возводится встроенная пружина. В ситуациях экстренного отключения электричества она вернет заслонку в ее первоначальную охранную позицию.

Процесс монтажа привода

Монтирование электропривода Belimo LF24-SR на заслонку осуществляемся специальным захватом, поставляемым в комплекте с приводом. Чтобы предотвратить произвольный поворот привода после установки, он закрепляется фиксатором.

Высокая надежность эксплуатации

В электроприводе Belimo LF24-SR предусмотрено автоматическое отключение привода после прохождения заданных финальных позиций. Это позволяет обеспечивать высокую степень надежности и защиты от перегрузки без использования концевых выключателей.

Для уточнения стоимости устройства и заказа электропривода Belimo LF24-SR Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на оптовые заказы обсуждаются персонально.

Гарантийный срок на электропривод Belimo LF24-SR – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

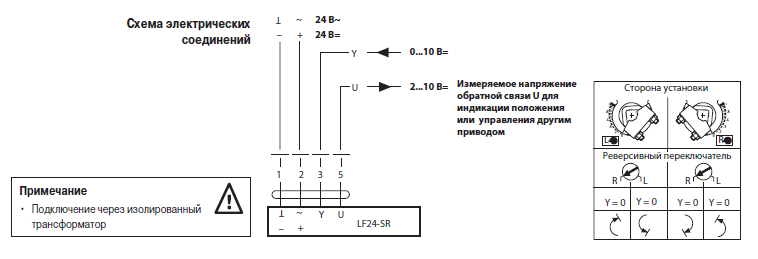

Электрическое подключение

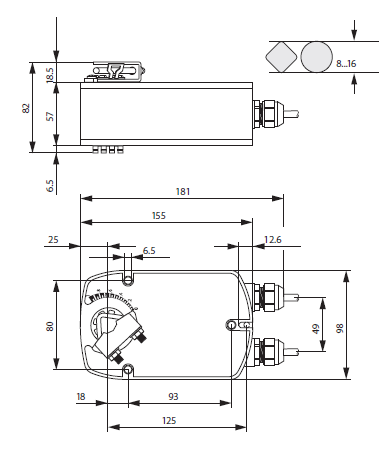

Габаритные размеры
