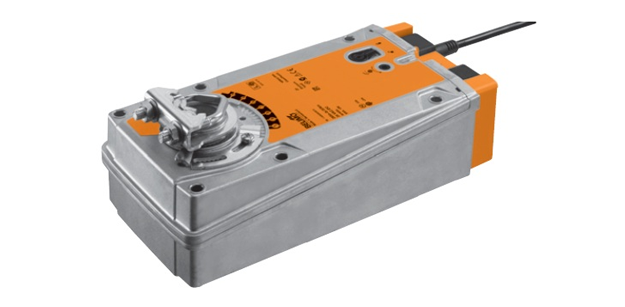

Привод BELIMO EF24A-MF

Привод BELIMO EF24A-MF

Параметризуемый электропривод Belimo EF24A-MF с пружинно-возвратным механизмом с функцией аварийного срабатывания. Предназначен для управления воздушными заслонками в вентиляционных системах и системах кондиционирования воздуха в зданиях и сооружениях.

  • S заслонки приблизительно 6 кв.м
  • Вращательный момент – 30 Нм
  • Электрическое напряжение – AC/DC 24 В
  • Базовые установки управления: управляющий сигнал - DC (0)2 ... 10 В; сигнал обратной связи - DC 2 ... 10 В (возможна индивидуальная настройка)

Параметризуемый электропривод Belimo EF24A-MF с пружинно-возвратным механизмом с функцией аварийного срабатывания. Предназначен для управления воздушными заслонками в вентиляционных системах и системах кондиционирования воздуха в зданиях и сооружениях.

  • S заслонки приблизительно 6 кв.м
  • Вращательный момент – 30 Нм
  • Электрическое напряжение – AC/DC 24 В
  • Базовые установки управления: управляющий сигнал - DC (0)2 ... 10 В; сигнал обратной связи - DC 2 ... 10 В (возможна индивидуальная настройка)

Технические характеристики



Электрические параметры
Электрическое U АС/DC 24 В
Частота тока 50/60 Гц
Интервал работы U AС 19,2 ... 28,8 В / DC 21,6 ... 28,8 В
Мощность в процессе калибровки 16 ВА (расчетный параметр)
Потребление мощности в работе

9,5 Вт

Потребление мощности вне работы 4,5 Вт
Подключение к электропитанию Кабельное, длина 100 см, 4 х 0,75 мм2
Одномоментное управление Допустимо (необходимо учитывать мощности)
Функциональные параметры
Вращательный момент двигателя/пружины 30 Нм
Управляющий сигнал (базовые установки) DC 0 – 10 В, при сопротивлении на входе = 100 кОм

Диапазон работы: DC 2 – 10 В

Управляющий сигнал (переменные установки) DC 0 - 32 В; Открыто-Закрыто; 3-позиционная схема (только для переменного тока)

Интервал работы: 0,5 -30 В (начальная точка), 2,5 – 32 В (конечная точка)

Сигнал обратной связи (базовые установки) DC 2 – 10 В, Imax = 0,5 мА
Сигнал обратной связи (переменные установки) DC 0,5 - 8 В (начальная точка), 2,5 – 10 В (конечная точка)
Погрешность управления +/- 5%
Направление движения двигателя

Задается переключателем 0/1 (влево/вправо)

При Y=0 направление движения в зависимости от положения R/L переключателя

Направление движения пружины Выбирается установкой L/R
Выбор направления движения индивидуальный Электронно-реверсивный
Управление вручную Предусмотрено. При помощи ручного поворотного ключа, может фиксироваться
Допустимый угол поворота 95°. Угол настраивается от 33% с шагом 5% при помощи концевого упора
Продолжительность работы двигателя на 90°

150 сек (настраивается от 60 до 150 сек)

Время срабатывания возвратной пружины на 90°

Менее 20 сек

Диапазон настройки адаптации

Ручная адаптация (при 1-ом включении автоматическая)

Допустимый шум двигателя

Макс. 45 дБ

Срок эксплуатации Не менее 60 тыс. срабатываний
Указатель позиций Механический, может быть снят
Безопасность эксплуатации
Класс защиты от тока 3-й (только низкие напряжения)
Защита корпуса от повреждений Протокол IP54
ЭМС Директива 2004/108/EC
Импульсное U 0,8 кВ
Степень загрязнения окруж. среды 3-я
Диапазон t при работе –30°C - +50°C
Диапазон t при хранении  –40°C - +80°C
Влажность воздуха относит. 95%, не конденсируется
Поддержка сервисной службы Нет
Масса устройства 4700 грамм





Описание

Принцип управления

Как только электропривод Belimo EF24A-MF принимает нормальное рабочее положение сразу взводится пружинно-возвратный механизм. В случае экстренного отключения электропитания заслонка будет возвращена в защитную позицию за счет внутренней энергии пружины.

Для управления электроприводом Belimo EF24A-MF применяется аналоговый сигнал в интервале постоянного тока 0 – 10 В, согласно которому устройство принимает необходимое положение. Сигнал обратной связи показывает текущее положение привода (0-100% от допустимого угла поворота), а также выступает в роли управляющего для других электроприводов.

Параметризация устройства

Электропривод Belimo EF24A-MF поставляется с базовыми установками в соответствие с наиболее частыми ситуациями использования. При необходимости отдельные параметры управления могут быть настроены индивидуально при помощи сервисных устройств параметризации ZTH EU либо Belimo MFT-P.

Стабилизация вала

На захват электропривода Belimo EF24A-MF производителем устанавливается стабилизатор. Это обеспечивает надежную фиксацию электропривода на вал заслонки. Конструкция стабилизатора состоит из 2-х пластиковых колец, которые возможно снять при необходимости (зависит от длины вала).

Если электропривод Belimo EF24A-MF монтируется на заслонку диаметром от 1,2 до 2 см и с длинным валом, то стабилизатор используется в обязательном порядке. При монтаже привода на заслонку диаметром от 2,1 до 2,67 см использование стабилизатора необязательно и его можно снять.

Если привод Belimo EF24A-MF монтируется на заслонку с коротким валом, то необходимость в стабилизаторе отпадает. Его можно либо оставить в заслонке, либо полностью снять.

Процесс установки

Электропривод Belimo EF24A-MF поставляется со специальным крепежным захватом, который упрощает процесс установки привода на заслонку. Также для предотвращения произвольного вращения устройства в процессе работы привод закрепляется фиксатором.

Управление вручную

Возможно управление электроприводом  Belimo EF24A-MF вручную при помощи ручного рычага, который может зафиксировать привод в любой позиции. Снятие блокировки происходит либо также вручную, либо при возобновлении подачи напряжения.

Защита от перегрузок

В Belimo EF24A-MF обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматического прекращения работы после достижения финальных позиций. Концевые выключатели не требуются.

Синхронизация и адаптация привода

Как только на привод Belimo EF24A-MF поступает напряжение в первый раз, т.е. при вводе в эксплуатацию, он синхронизируется и переходит в базовую позицию (0%). После этого положение привода определяется согласно управляющему сигналу.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Для заказа электропривода Belimo EF24A-MF и уточнения его стоимости звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo EF24A-MF обсуждаются персонально с клиентом.

На электропривод Belimo EF24A-MF действует гарантия в течение 5 лет. Вся техническая документация и сертификат соответствия прилагаются к устройству.

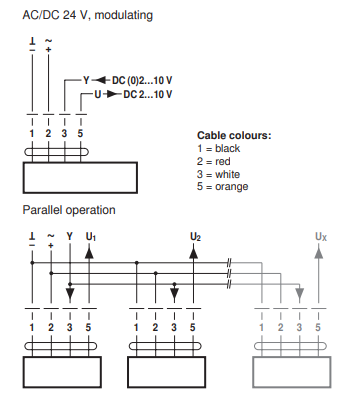

Электрическое подключение

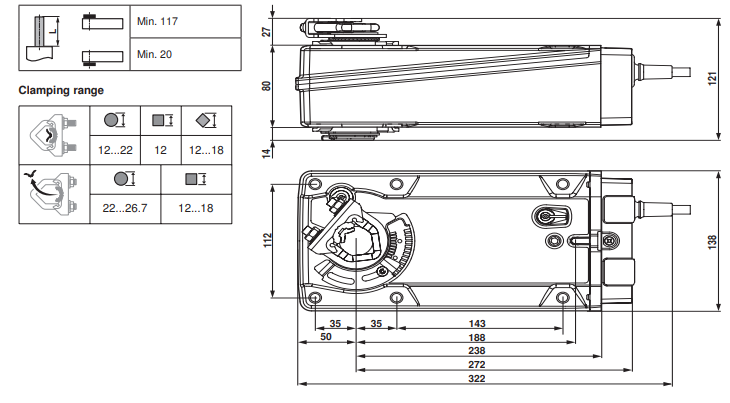

Габаритные размеры
