Электрический привод Belimo SM24A-S применяется в сфере обработки воздуха в помещениях. Привод устанавливается на воздушные заслонки площадью до 4 кв.м и регулирует их открытие.

• Вращающий момент – 20 Нм (при U номинал = 24 В)
• U номинал – 24 В
• 1-проводное либо 3-позиционное управление
• Со встроенным переключателем

Электрический привод Belimo SM24A-S применяется в сфере обработки воздуха в помещениях. Привод устанавливается на воздушные заслонки площадью до 4 кв.м и регулирует их открытие.

• Вращающий момент – 20 Нм (при U номинал = 24 В)
• U номинал – 24 В
• 1-проводное либо 3-позиционное управление
• Со встроенным переключателем

Технические характеристики



Электричество
U номинал	24 В (рабочий интервал U от 19,2 до 28,8 В); 50/60 Гц
Мощности	Расчет - 4 ВА В работе (при 20 Нм) – 2 Вт Вне работы - 0,2 Вт
Переключатель вспомог.	1-полюсной, настраиваемый от 0 до 100% 1 … 3 мА (0,5), U - 250 В
Тип присоединения двигателя и переключателя	Кабельное Длина - 100 см, 3 x 0,75 мм2
Функциональность
Вращающий момент (минимум)	20 Нм (при U номинал)
Направленность поворота	Реверсивного типа. Обеспечивается переключателем влево/вправо (0/1)
Управление вручную	Редуктор выходит из зацепленного состояния при нажатой кнопке с функцией самовозврата, ручное блокирование
Поворотный угол (максимум)	95°, угол ограничен с обеих сторон упорами
Время срабатывания	2,5 мин
Максимальный шум при работе	45 дБ
Контроль позиции	С помощью съемного указателя
Безопасность
Защита от тока	III класс (низкие значения U)
Защита корпуса	IP54 (от положения установки не зависит)
Температурный диапазон среды	От –30°C до +50°C
Температурный диапазон хранения	От –40°C до +80°C
Относит. влажность воздуха	95% отн., не конденсир. (EN 60730-1)
Поддержка	Нет
Масса	Прибл. 1,05 кг



Описание

Процесс установки привода

Для установки электропривода Belimo SM24A-S на вал заслонки используется специальный захват. Чтобы предотвратить произвольное вращение привода на заслонке в комплектацию входит фиксатор, который устанавливается на привод.

Для настройки необходимого угла вращения предусмотрены упоры с обеих сторон привода. Они же ограничивают максимальный угол до 95°.

Ручной режим

Ручной режим в электроприводе Belimo SM24A-S активируется при нажатии кнопки с опцией самовозврата на корпусе привода. После нажатия зубчатый редуктор выходит из зацепленного состояния.

Надежность устройства

Привод Belimo SM24A-S надежно защищен от возможных перегрузок за счет функции автоматического отключения по достижению финальных позиций.

Сигнализационная система

Встроенный переключатель, который настраивается в интервале от 0 до 100%, обеспечивает гибкую сигнализационную систему в работе привода Belimo SM24A-S.

Уточнить стоимость изделия и заказать привод Belimo SM24A-S можно по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается в индивидуальном порядке.

На электропривод Belimo SM24A-S действует 5-летний гарантийный срок со дня приобретения. К изделию прилагаются технический паспорт и сертификат соответствия стандартам качества.

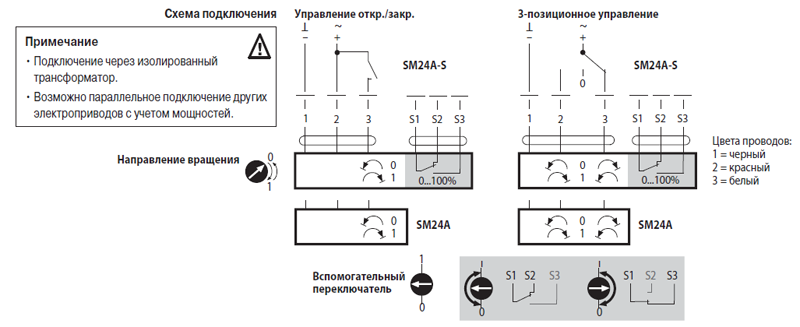

Электрическое подключение





Габаритные размеры



Варианты приводов

		SM24AP5	SM24A-TP	SM24A-S-TP
Тип управления	Откр/закр. (1-, 2-проводное), 3-позиционное	•	•	•
Питание	24 В ~/=	•	•	•
Встроенные вспомогательные переключатели	Безпотенциальные, настраиваются 0…100%			•
	1×EPU, 1 мА…3 (0,5)А, 250 В ~			•
Потенциометр обратной связи	Встроенный	•
Время срабатывания	150 c постоянное	•	•	•
Подключение	Кабель PCV 1 м	•
	Клеммы с защитой		•	•
