Привод BELIMO NM24A-SR Плавного регулирования 0…10 В=

NM24A-SR Плавного регулирования 0…10 В=

Электрический привод BELIMO NM24A-SR с плавной регулировкой. Предназначен для использования в системах обработки воздуха в помещениях и зданиях. Устанавливается на воздушные заслонки площадью около 2 кв.м.

  • Момент силы – 10 Нм (Uномин = 24 V)
  • Nрасчет – 4 VA
  • t срабатывания – 150 с
  • Защита от тока – III класс, IP54

Электрический привод BELIMO NM24A-SR с плавной регулировкой. Предназначен для использования в системах обработки воздуха в помещениях и зданиях. Устанавливается на воздушные заслонки площадью около 2 кв.м.

  • Момент силы – 10 Нм (Uномин = 24 V)
  • Nрасчет – 4 VA
  • t срабатывания – 150 с
  • Защита от тока – III класс, IP54

Технические характеристики



Электричество
Uномин, частота переменного тока 24 V, 50/60 Hz
Интервал Uномин От 19,2 V до 28,8 V
Мощности

4 VA (расчет)

2 W – в рабочем состоянии (при номин. моменте силы)

0,4 W – в нерабочем состоянии
Способ присоединения Кабельное: 4 x 0,75 мм2, длина 1 м
Функциональность
Момент силы Не менее 10 Нм (Uномин = 24 V)
Управление Аналоговый сигнал типа 0 … 10 V
Диапазон работы 0…10 V (R при входе - 100 кОм)
2 ... 10 V
Обратная связь  2 ... 10 V, max - 1 мА
Плавность хода +/- 5%
Функция управления вручную Предусмотрена. Посредством кнопки на корпусе с самовозвратом редуктор выходит из зацепления
Максимальный поворот Макс. угол = 95°
t срабатывания 150 с
Допустимый шум от работы привода Не более 35 dB
Контроль позиции привода При помощи съемного указателя
Надежность и безопасность
Защита от поражения электрическим током Класс III, IP54 (независимо от установочного положения)
Температурный диапазон

Внешняя среда: от –30°C до +50°C

Хранение: от –40°C до +80°C
Относительная влажность воздуха Не более 95%, без конденсации
Тех. поддержка Нет
Габариты
Вес 0,8 кг



Описание

Принцип работы

Команды на электрический привод BELIMO NM24A-SR передаются посредством аналогового сигнала типа 0 … 10 V (стандарт), который посылает команду об открытии/закрытии заслонки. Текущее положение привода можно понять по значению номинального напряжения.

В приводе BELIMO NM24A-SR предусмотрено также и ручное управление, осуществляемое нажатием специальной кнопки с опцией самовозврата на корпусе привода. При нажатой кнопке редуктор привода BELIMO NM24A-SR выведен из зацепления. Функция ручной блокировки.

Процесс монтажа привода на заслонку

Модель электропривода BELIMO NM24A-SR монтируется посредством специального захвата. Для того, чтобы избежать вращения электропривода после установки предусмотрен специальный фиксатор.

Угол поворота привода

Максимальный угол поворота электропривода BELIMO NM24A-SR равен 95°, ограничен с обеих сторон механическими упорами.

Надежность

Надежность электропривода BELIMO NM24A-SR обеспечивается за счет опции автоматического отключения, как только привод достигает конечных позиций. Благодаря этому привод полностью защищен от перегрузок.

Для уточнения детальной информации и стоимости электропривода для воздушных заслонок BELIMO NM24A-SR, а также оформления заказа Вы можете звонить по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен на изделие BELIMO NM24A-SR, обсуждается индивидуально.

Гарантия на электропривод BELIMO NM24A-SR – 5 лет со дня покупки. Паспорт изделия и сертификат соответствия прилагаются.

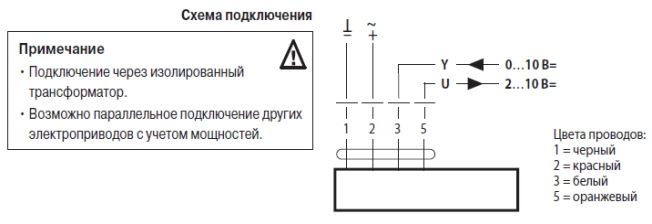

Электрическое подключение

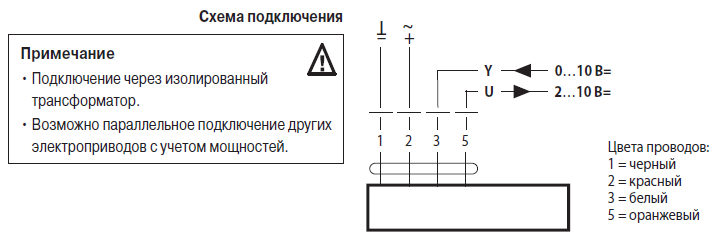

 Электрическое подключение NM24A-SR

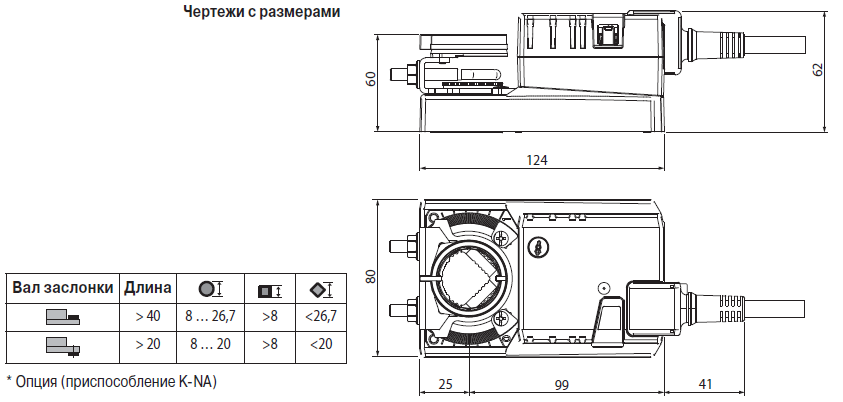

Габаритные размеры

Габаритные размеры NM24A-SR



Варианты приводов

  NM230ASRNM24A-MFNMC24A-MFNM24A-SR-TPNM230ASR-TPNM24A-MF-TP
Тип управления Плавное
  Многофункциональное 1)
Питание 24 В ~/=
  230 В ~
Время срабатывания 150 с постоянное
  150 с настраиваемое 1)
  35 с настраиваемое 1)
Подключение Кабель PCV 1 м
  Клеммы с защитой
