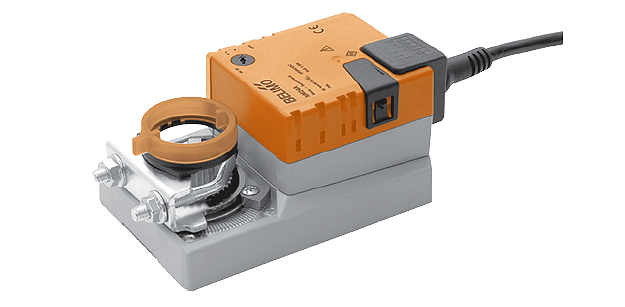

Belimo NM24A-SR-F - модель электропривода устанавливается на заслонки в системах обработки и подготовки воздуха в строительных сооружениях и зданиях.

• S поверхности заслонки - макс. 2 кв.м
• Вращательный момент двигателя – 10 Нм
• Напряжение электрич. (U) - АС/DC 24 В
• Продолжительность работы – 2,5 мин
• Управление: аналоговый управляющий сигнал DC (0)2-10 В; обратная связь DC 2-10 В

Belimo NM24A-SR-F - модель электропривода устанавливается на заслонки в системах обработки и подготовки воздуха в строительных сооружениях и зданиях.

• S поверхности заслонки - макс. 2 кв.м
• Вращательный момент двигателя – 10 Нм
• Напряжение электрич. (U) - АС/DC 24 В
• Продолжительность работы – 2,5 мин
• Управление: аналоговый управляющий сигнал DC (0)2-10 В; обратная связь DC 2-10 В

Технические характеристики



Подключение к электричеству
U	АС/DC 24 В
Частота тока	50/60 Гц
Интервал U	АС/DС 19,2-28,8 В
Потребление N для калибровки (расчет)	4 ВА
Потребление N при работе	2 Вт
Потребление N вне работы	0,4 Вт
Способ подключения к питанию	Кабель 100 см, 4 x 0,75 мм2
Параллельное подключение нескольких приводов	Предусмотрено (нужно учитывать мощности)
Функциональность устройства
Вращательный момент двигателя	10 Нм
Управляющий сигнал Y	DC 0 … 10 В, при R на входе = 100 кОм
Диапазон работы сигнала Y	DC 2 ... 10 В
Сигнал обратной связи U	DC 2 ... 10 В, Imax = 1 мА
Погрешность управления	Отклонение +/- 5%
Направление движения двигателя	Задается переключателем 0/1. При Y=0 в позиции переключателя 0 (поворот по часовой стрелке) / 1 (поворот по часовой стрелке)
Режим управления вручную	Предусмотрен. Для активации режима нажать на кнопку на корпусе. Может быть зафиксирована
Допустимый поворот привода	Макс. угол = 95°. Ограничивается и настраивается упорами с обеих сторон
Продолжительность работы	2,5 мин при угле 90°
Шум от работы двигателя	Макс. 35 дБ
Индикатор позиции привода	Указатель механич. (может быть снят)
Безопасность эксплуатации
Защита от поражения током	3-й класс (только низкие напряжения)
Защита корпуса от повреждения	IP 54
ЭМС	Директива 2014/30/EU
Импульсное U	0,8 кВ
Степень загрязнения окруж. среды	3-ая
Температурный диапазон	Внешняя среда: от –30°C до +50°C Хранение: от –40°C до +80°C
Влажность воздуха отн.	Макс. 95%, не конденсируется
Сервисное обслуживание	Не предусмотрена
Масса устройства	700 г

 Условные обозначения:  U - электрическое напряжение; N - мощность; R - сопротивление; I - сила тока

Описание

Принцип функционирования

Электропривод Belimo NM24A-SR-F управляется за счет аналогового сигнала в интервале постоянного тока 0-10 В, согласно которому принимает необходимое положение. Определить текущую позицию устройства можно электронным способом за счет значений измеренного напряжения (сигнал обратной связи). Также этот сигнал может являться управляющим для других электроприводов.

Процесс монтажа привода на заслонку

Для монтирования электропривода Belimo NM24A-SR-F на заслонку применяется крепежный винт. Для винтовой установки и эксплуатации электропривод поставляется с двумя крепежными зажимами, по одному на каждой стороне корпуса.

Режим управления вручную

Электроприводом Belimo NM24A-SR-F предусмотрено также и управление вручную, осуществляемое нажатием специальной кнопки на корпусе привода. На все время пока кнопка нажата либо заблокирована, зубчатый редуктор будет выведен из зацепленного положения.

Допустимый поворот привода

Максимальный угол поворота электропривода Belimo NM24A-SR-F равен 95°, ограничен с упорами с двух сторон корпуса.

Надежность эксплуатации

За счет того, что электропривод Belimo NM24A-SR-F автоматически останавливает работу после прохождения заданных финальных позиций, он надежно защищен от перегрузок в процессе эксплуатации. Концевые выключатели не требуются.

Чтобы узнать стоимость электропривода Belimo NM24A-SR-F, а также оформить заказ на покупку устройства звоните по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен на изделие Belimo NM24A-SR-F, обсуждается индивидуально.

Гарантия на электропривод Belimo NM24A-SR-F – 5 лет со дня покупки. Техническая документация и сертификат соответствия прилагаются.

Электрическое подключение

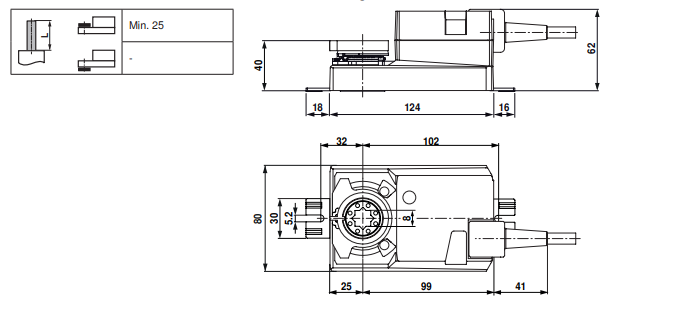

Габаритные размеры
