Привод позволяет регулировать позицию заслонки в системах вентиляции зданий. Площадь заслонки может достигать 2 м².

• Момент вращения 10 Нм.
• Номин. U 24 V~/=.
• Регулирование: открыть, закрыть, три позиции
• Оборудован дополнительным переключателем (для NM24A-S).

Привод позволяет регулировать позицию заслонки в системах вентиляции зданий. Площадь заслонки может достигать 2 м².

• Момент вращения 10 Нм.
• Номин. U 24 V~/=.
• Регулирование: открыть, закрыть, три позиции
• Оборудован дополнительным переключателем (для NM24A-S).



Технические характеристики

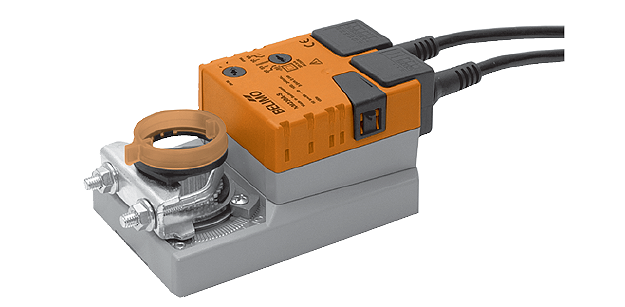

Привод BELIMO NM24A-S позволяет регулировать позицию заслонки в системах вентиляции зданий.

Описание
Номин. U	24 V~, 50/60 Гц 24 V=
Диапазон номин. U	мин 19.2 макс. 28.8 V~/=
N расч.	3,5 ВА (NM24A) 4 ВА (NM24A-S)
N, потребление Работа Нерабочее состояние	1,5 W при номин. вращательном моменте 0,2 W
Доп. переклюатель	Один однополюсный, мин. 1 мА макс. 3(0,5) А, 250 V~ (регулируется от 0 до 100%)
Подключение Мотор Доп. переключатель	Кабельное 100 см, 3*0,75 mm2 Кабельное 100 см, 3*0,75 mm2
Функционал
Момент вращения	Мин. 10 Нм
Направление поворота	устанавливается 0 / 1
Регулирование вручную	Кнопка с функцией самовозврата, допустима блокировка
Угол вращения	Max 95° , ограничивается упорами
Продолжительность вращения	150 секунд
Шум	Максимальный 35 дБ
Индикатор	Механический
Защита
Класс	3
Степень	IP54
Т эксплуатации	мин. –30° макс. +50 °C
Т хранения	мин. –40° макс. +80 °C
Влажность	95% отн., не конденсир.
Ремонт	Не предусмотрен
Размерные параметры
Размеры	См. на след. стр.
Масса	0,850 кг



Описание

Монтаж

Электропривод воздушной заслонки Belimo NM24A-S монтируется на заслонку посредством захвата. Вращение привода можно ограничить фиксатором.

Регулирование вручную

Электроприводом Белимо NM24A-S можно управлять вручную посредством кнопки с функцией самовозврата. Нажатие кнопки выводит привод из зацепление. При прекращении подачи электроэнергии привод автоматически возвращается на стартовую позицию.

Регулирование угла

Угол поворота привода Белимо NM24A-S можно настроить посредством упоров.

Защита

Belimo NM24A-S поворотный привод Белимо имеет функцию автоматической остановки при принятии установленных позиций. Это позволяет избежать перегрузок и отказаться от использования концевых выключателей.

Сигнализация

Привод оборудован системой сигнализации, которая регулируется посредством переключателя в диапазоне от 0 до 100%.

Купить привод БЕЛИМО NM24A-S , запросить цену и стоимость можно по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NM24A-S обсуждаются в индивидуальном порядке.

Привод воздушной заслонки BELIMO NM24A-S имеет гарантийный период 5 лет, в комплект с устройством входит сертификат соответствия и паспорт привода.

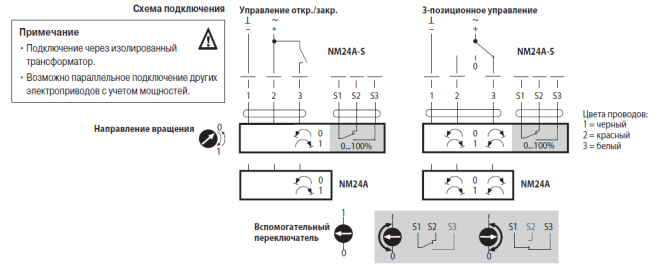

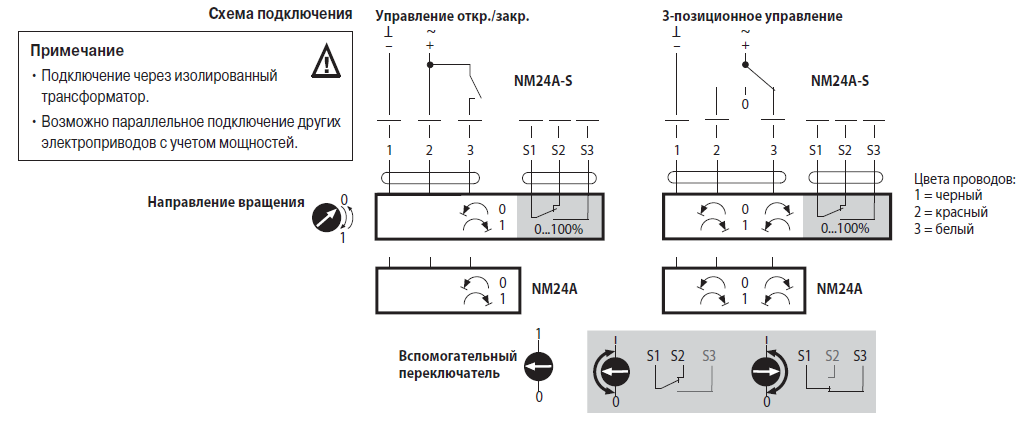

Электрическое подключение

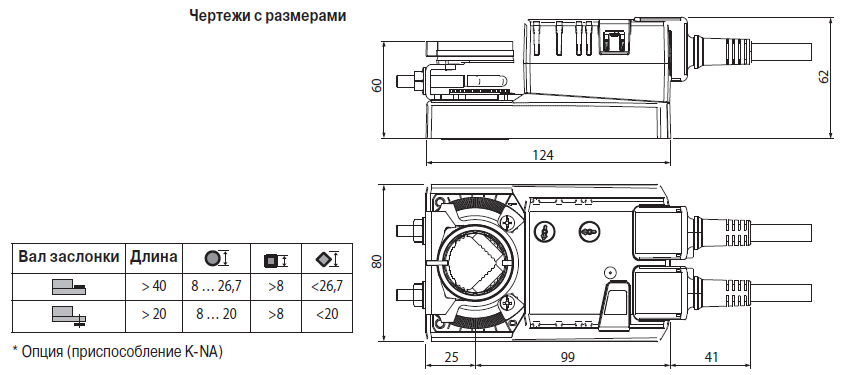

Габаритные размеры



Варианты приводов

		NM24AP5	MM24A-TP	NM24A-S-TP
Тип управления	Откр/закр. (1-, 2-проводное), 3-позиционное	•	•	•
Питание	24 В ~/=	•	•	•
Встроенные вспомогательные переключатели	Безпотенциальные, настраиваются 0…100%			•
	1×EPU, 1 мА…3 (0,5)А, 250 В ~			•
Потенциометр обратной связи	Встроенный	•
Время срабатывания	150 постоянное	•	•	•
Подключение	Кабель PCV 1 м	•
	Клеммы с защитой		•	•
