Электропривод Belimo NM24A, регулирующий открытие воздушных с площадью поверхности до 2 кв.м. Сфера использования – обработка воздуха в помещениях и зданиях. IP54.

• Момент силы двигателя – 10 Нм (при U_nomin)
• Напряжение (U_nomin) – 24 В (постоянный/переменный ток)
• Управление:

1. Трехпозиционная схема
2. Схема Открыто-Закрыто

Электропривод Belimo NM24A, регулирующий открытие воздушных с площадью поверхности до 2 кв.м. Сфера использования – обработка воздуха в помещениях и зданиях. IP54.

• Момент силы двигателя – 10 Нм (при U_nomin)
• Напряжение (U_nomin) – 24 В (постоянный/переменный ток)
• Управление:

1. Трехпозиционная схема
2. Схема Открыто-Закрыто

Технические характеристики



Параметры подключения к питанию
Unomin	24 В (постоянный/переменный ток)
Частота тока	50/60 Гц
Интервал Unomin	19,2 – 28,8 В (постоянный/переменный ток)
Мощности (N)	3,5 ВА – во время калибровки (расчетный параметр) 1,5 Вт (при 10 Нм) – потребление N во время работы 0,2 Вт – потребление N в состоянии покоя
Подключение к источнику питания	Кабельное, 100 см, 3 х 0,75 мм2
Функциональные параметры
Минимальный момент силы двигателя	10 Нм (Unomin)
Поворот привода	Направление реверсивное, выбирается установкой 0 (влево) / 1 (вправо)
Ручной режим	Есть. Для активации режима нажать на кнопку на корпусе, фиксируется вручную
Максимальный угол поворота привода	Не более 95° Угол ограничивается и настраивается с помощью концевых упоров с обеих сторон привода
Время срабатывания	2,5 мин
Максимальный шум в процессе работы двигателя	Не более 35 дБ
Индикатор позиций привода	Съемный указатель (механи-й)
Безопасность эксплуатации
Класс защиты от тока	3-ий – только низкие напряжения
Протокол защиты корпуса	IP54 (вне зависимости от позиции установки)
Температурный режим эксплуатации	От –30°C до +50°C
Температурный режим хранения привода в нерабочем состоянии	От –40°C до +80°C
Относит. влажность воздуха	95%, без конденсации
Сервисная поддержка	Нет необходимости
Вес устройства	750 грамм



Описание

Принцип установки привода

Для установки устройства на воздушную заслонку вместе с приводом Belimo NM24A поставляется универсальный захват. Также в базовую комплектацию входит фиксатор, который закрепляет привод на заслонке во избежание произвольных поворотов во время эксплуатации.

Режим ручного управления

Для перевода электропривода Belimo NM24A на режим ручного управления необходимо нажать самовозвратную кнопку на корпусе. Это позволит отсоединить привод за счет вывода редуктора из зацепленного состояния.

Надежность функционирования

Для обеспечения высокой степени защиты от перегрузок в процессе эксплуатации привода Belimo NM24A предусмотрена функция автоматического отключения после прохождения финальных позиций.

Вы можете заказать электропривод Belimo NM24A, а также уточнить всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается персонально.

Гарантия на электропривод Belimo NM24A – 5 лет с момента покупки. Паспорт и сертификат соответствия прилагаются к устройству.

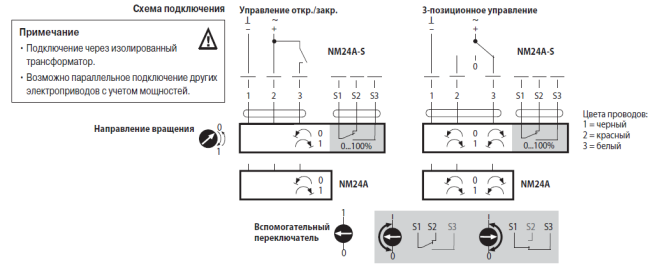

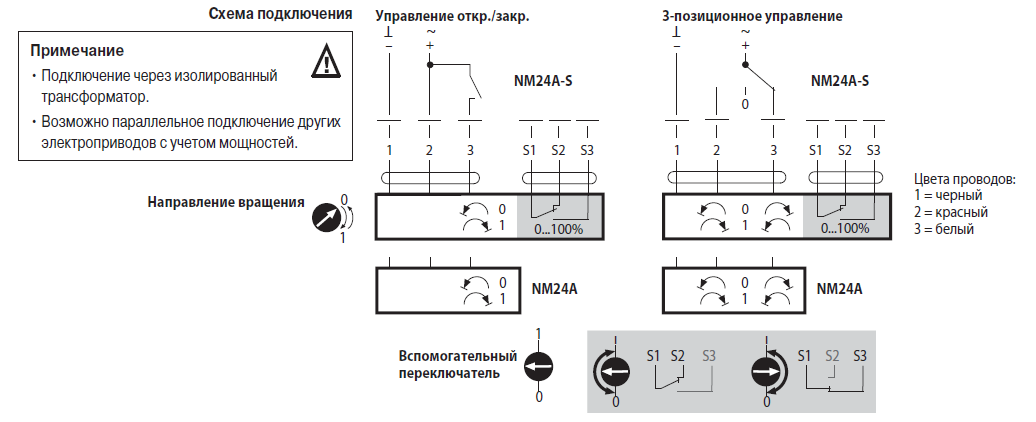

Электрическое подключение

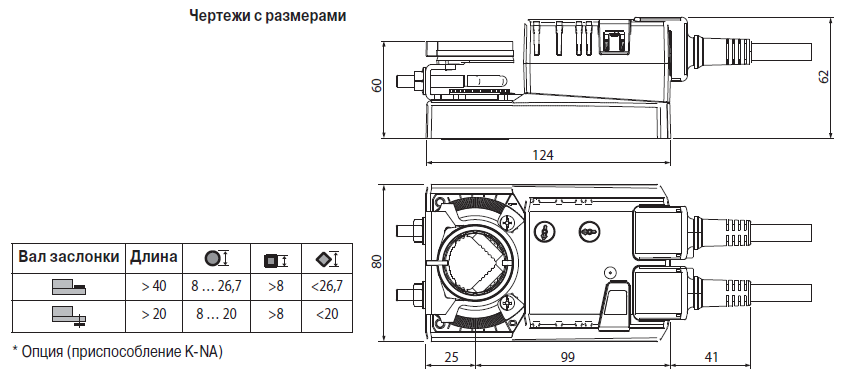

Габаритные размеры



Варианты приводов

		NM24AP5	MM24A-TP	NM24A-S-TP
Характер управления	Открыт и закрыт. (1-, 2-проводное), 3-позиционное	•	•	•
Электропитания	24 V ~/=	•	•	•
Переключатель (встроен)	Безпотенциальное, настройка от 0 до 100%			•
	1*EPU, от 1 мА до 3 (0,5)А, 250 V ~			•
Потенциометр (обратная связь)	Встроен	•
Время реагирования	150 секунд (постоянно)	•	•	•
Соединение (кабельное)	PCV 1 m	•
	Клеммы (+защита)		•	•
