Электропривод Belimo LM72A предназначается для систем обработки воздуха в зданиях (вентиляция и кондиционирование). Привод регулирует работу воздушных заслонок с площадью поверхности максимально 1 кв.м.

• Вращательный момент – 5 Нм
• Напряжение номинал. (Uномин) – DC 48 ... 110 В
• Управление: 2-позиционное (Открыто-Закрыто); 3-позиционное

Электропривод Belimo LM72A предназначается для систем обработки воздуха в зданиях (вентиляция и кондиционирование). Привод регулирует работу воздушных заслонок с площадью поверхности максимально 1 кв.м.

• Вращательный момент – 5 Нм
• Напряжение номинал. (Uномин) – DC 48 ... 110 В
• Управление: 2-позиционное (Открыто-Закрыто); 3-позиционное

Технические характеристики



Данные электричества
Uномин	DC 48 ... 110 В
Частота тока	50/60 Гц
Интервал Uномин	DC 33,6 ... 140 В (EN); DC 33,6 ... 121 В (UL)
Потребляемые мощности	2,5 ВА – расчетный показатель при калибровке 2,5 Вт – в процессе работы 2 Вт – в нерабочем состоянии
Подключение к источнику питания	Кабельное, длина 100 см, 3 x 0,75 мм2
Возможность одновременно подключить несколько приводов	Предусмотрена
Функциональные данные
Вращательный момент (миним. значение)	5 Нм
Направление движения двигателя	Задается при помощи настройки 0/1 (влево/вправо)
Режим управления вручную	Предусмотрен. Для активации и вывода редуктора из зацепления нажать самовозвратную кнопку на корпусе
Допустимый угол поворота привода	Максим. угол 95°. Настраивается и ограничивается упорами с обеих сторон
Период срабатывания	2,5 мин, при угле 90°
Допустимый уровень шума при работе	Максим. 35 дБ
Индикатор позиции	Съемный указатель (механический)
Данные по безопасной эксплуатации
Класс защиты от поражения током	2-й - полная изоляция
Протокол защиты корпуса	IP54
ЭМС	Согласно директиве 2004/108/ЕС
Импульсное U	2,5 кВ
Ступень загрязнения окруж. среды	3
Окружающая t при работе	От –30°C до +50°C
t хранения привода	От –40°C до +80°C
Отн. влажность воздуха	95%, конденсат не образуется
Сервисная поддержка	Не предусмотрена
Вес устройства	530 грамм



Описание

Процесс установки привода

Для установки электропривода Belimo LM72A на воздушную заслонку предназначается специальный захват (поставляется в комплекте с приводом), что облегчает установочный процесс. Также в базовую комплектацию входит фиксатор, закрепляющий электропривод на заслонке и не дающий ему произвольно вращаться в процессе эксплуатации.

Принцип управления

Управление электропривода Belimo LM72A происходит либо по 2-позиционной (Открыто-Закрыто), либо по 3-позиционной схеме.

Предусмотрен также режим управления электроприводом Belimo LM72A вручную. Для активации режима нужно нажать на самовозвратную кнопку на корпусе, которая в нажатом состоянии выведет зубчатый редуктор из зацепления.

Надежность эксплуатации

За счет того, что электропривод Belimo LM72A автоматически прекращает работу после прохождения финальных позиций, он надежно защищен от перегрузок в процессе работы. Концевые выключатели не требуются.

Для уточнения стоимости устройства и оформления заказа на электропривод Belimo LM72A Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые партии электропривода Belimo LM72A предоставляются после индивидуального обсуждения.

Гарантийный срок на электропривод Belimo LM72A – 5 лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются.

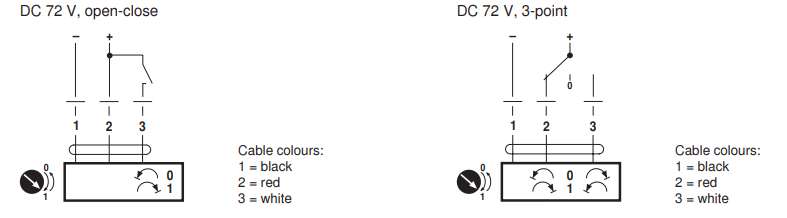

Электрическое подключение





Габаритные размеры





Скачать PDF



Скачать PDF (243 Кбайт)

Сертификат BELIMO (775 Кбайт)
