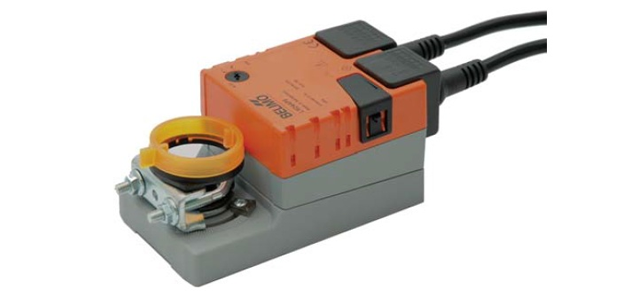

Электропривод Belimo LM24AP5 для регулирования воздушных заслонок площадью около 1 кв.м. Применяется в зданиях и сооружениях технического назначения в системах обработки воздуха. Со встроенным потенциометром для обратной связи.

• Момент силы двигателя – 5 Нм
• Напряжение (Uном) – 24 В АС/DC
• Варианты управления: 3-позиционная схема, принцип Открыто-Закрыто

Электропривод Belimo LM24AP5 для регулирования воздушных заслонок площадью около 1 кв.м. Применяется в зданиях и сооружениях технического назначения в системах обработки воздуха. Со встроенным потенциометром для обратной связи.

• Момент силы двигателя – 5 Нм
• Напряжение (Uном) – 24 В АС/DC
• Варианты управления: 3-позиционная схема, принцип Открыто-Закрыто

Технические характеристики

Характеристики подключения к электричеству
Uном	24 В AC/DC, частота тока 50/60 Гц
Диапазон Uном	19,2 – 28,8 В АС/DC
Потребляемые N	1,5 ВА – в процессе калибровки 1 Вт – во время эксплуатации 0,2 Вт – в нерабочем состоянии
Потенциометр обратной связи	+/- 5%; I = 5 кОм, U = 1 Вт
Подключение к питанию (двигатель/потенциометр)	С помощью кабеля, 1 м, 3 x 0,75 мм²
Одновременное управление несколькими приводами	Возможно
Характеристики функциональности
Момент силы минимальный	5 Нм
Направление движения двигателя	Настраивается переключателем 0 (против ч.с.) /1 (по ч.с.)
Режим ручного управления	Есть. Активируется нажатием кнопки на корпусе, блокируется
Угол поворота максимальный	95°. Регулируется механическими концевыми упорами с обеих сторон
Период работы	150 сек при угле 90°
Максимальный шум двигателя	35 дБ
Индикатор позиций	Съемный указатель, механический
Характеристики безопасности
Защита от тока	3-й класс (только низкие U)
Протокол защиты корпуса	IP54
ЭМС	Директива 2004/108/EС
Unom импульсное	0,8 кВ
Степень защиты окруж. среды	3
Окружающая t в процессе эксплуатации	-30°C … +50°C
t хранения привода вне работы	-40°C … +80°C
Влажность воздуха отн.	95%, конденсации нет
Сервисная обслуживание	Не предусмотрено
Вес устройства	580 грамм



Описание

Процесс монтирования на заслонку

Монтирование привода Belimo LM24AP5 на заслонку производится универсальным захватом, входящем в комплектацию, что значительно упрощает процесс монтажа. Чтобы избежать произвольного поворота привода на заслонке он блокируется фиксатором.

Режим управления вручную

На корпусе привода Belimo LM24AP5 размещена кнопка, нажатие на которую выводит из зацепленного положения зубчатый редуктор и переводит привод на режим управления вручную. Режим активен, пока кнопка нажата либо заблокирована.

Надежность эксплуатации

Электропривод Belimo LM24AP5 автоматически отключается сразу после прохождения финальных позиций. Это позволяет обеспечить высокую степень защищенности от перегрузок без использования концевых выключателей.

Обратная связь о положении привода U5

Привод Belimo LM24AP5 оснащен встроенным потенциометром обратной связи (от 0 до 100%).

Чтобы заказать электропривод Belimo LM24AP5 либо уточнить интересующую информацию об устройстве звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo LM24AP5 – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

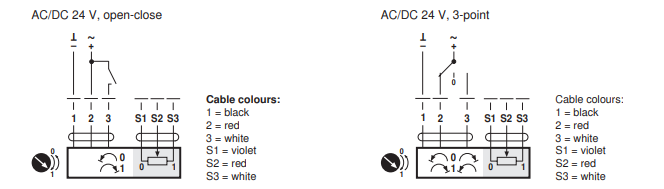

Электрическое подключение

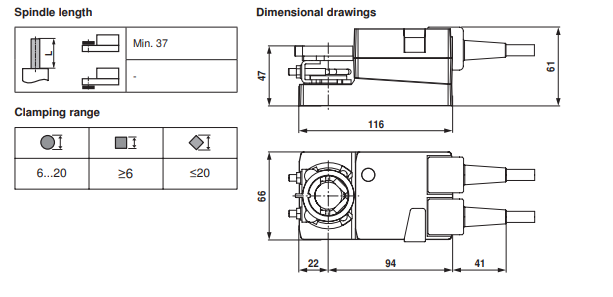

Габаритные размеры
