Модель электропривода Belimo LM24A-TP предназначается для регулирования работы воздушных заслонок в системах обработки и подготовки воздуха в зданиях и сооружениях.

• S поверхности заслонки - 1 кв.м
• Вращательный момент двигателя – 5 Нм
• Напряжение электрич. (U) - АС/DC 24 В
• Управление: 3-позиционная схема либо принцип "Открыто-Закрыто"

Модель электропривода Belimo LM24A-TP предназначается для регулирования работы воздушных заслонок в системах обработки и подготовки воздуха в зданиях и сооружениях.

• S поверхности заслонки - 1 кв.м
• Вращательный момент двигателя – 5 Нм
• Напряжение электрич. (U) - АС/DC 24 В
• Управление: 3-позиционная схема либо принцип "Открыто-Закрыто"

Технические характеристики



Электрическое подключение
Напряжение электрич. (U)	АС/DC 24 В
Частота тока	50/60 Гц
Диапазон U	АС/DС 19,2-28,8 В
Мощность в процессе калибровки	2 ВА (расчетный параметр)
Мощность в процессе работы (потребление)	1 Вт - при 5 Нм
Мощность вне работы (потребление)	0,2 Вт
Подключение к питанию	Клеммы 4 мм2 (3-жильный кабель 6-8 мм)
Функциональность устройства
Вращательный момент двигателя	5 Нм - при АС/DC 24 В
Направление движения двигателя	Реверсивное. Задается переключателем 0/1 (влево/вправо)
Режим управления вручную	Предусмотрен. Чтобы зубчатый редуктор был выведен из зацепленного положения необходимо нажать кнопку (может быть зафиксирована)
Допустимый угол поворота	Не более 95°. Для ограничения и настройки угла используются упоры с обеих сторон корпуса
Период работы	150 сек - при угле 90°
Шумность двигателя	Не более 35 дБ (А)
Указатель позиций привода	Индикатор механический (может быть снят)
Безопасная эксплуатация устройства
Класс защиты от поражения током	3-й - экстра-низкие значения U
Защита корпуса от повреждения	IP54 независимо от установочной позиции
ЭМС	Согласно директиве 89/336/EEC
Импульсное U	0,8 кВ (ГОСТ 60730-1)
Степень загрязнения окруж. среды	3-я (ГОСТ 60730-1)
Диапазон температур	При работе (внешняя среда): от –30°C до +50°C При хранении: от –40°C до +80°C
Влажность воздуха отн.	Макс. 95%, без конденсации (ГОСТ 60730-1)
Сервисная поддержка	Не предусмотрена
Вес устройства	Прим. 500 г



Описание

Управление электроприводом

Электропривод Belimo LM24A-TP принимает необходимое положение на основании сигнала управления, передаваемого либо по 3-позиционной схеме, либо по принципу "Открыто-Закрыто".

Процесс установки на заслонку

Для установки электропривода Belimo LM24A-TP на воздушную заслонку применяется универсальный крепежный зажим. Чтобы избежать произвольного поворота электропривода на заслонке, он закрепляется специальным фиксатором.

Режим управления вручную

Электроприводом Belimo LM24A-TP возможно управлять вручную. Для вывода зубчатого редуктора из зацепленного состояния необходимо нажать на кнопку на корпусе. На все время пока она остается нажатой либо заблокированной, электропривод будет находиться в режиме ручного управления.

Допустимый поворот привода

Максимальный угол поворота электропривода Belimo LM24A-TP равен 95°, ограничен и настраивается упорами с двух сторон корпуса.

Надежность эксплуатации

За счет того, что электропривод Belimo LM24A-TP автоматически прекращает работу после достижения финальных позиций, он надежно защищен от перегрузок в процессе эксплуатации. Концевые выключатели не требуются.

Вы можете узнать стоимость электропривода Belimo LM24A-TP и оформить заказ на покупку устройства по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен на электропривод Belimo LM24A-TP. Обсуждается персонально.

Гарантия на электропривод Belimo LM24A-TP – 5 лет со дня покупки. Техническая документация и сертификат соответствия прилагаются.

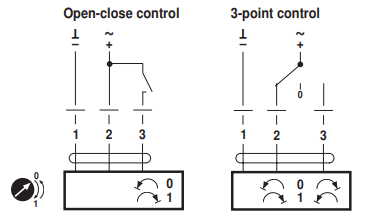

Электрическое подключение

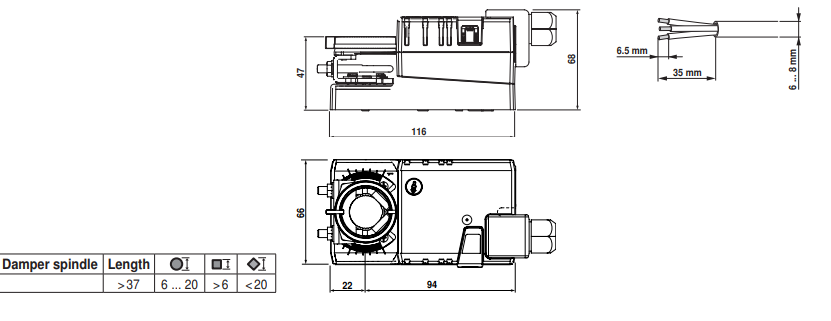

Габаритные размеры
