Электрический привод поворотного типа Belimo LM24A-S применяется в сфере обработки и подготовки воздуха в зданиях. Привод регулирует работы воздушных заслонок площадью не более 1 кв.м. С дополнительным переключателем. IP54.

• Момент силы двигателя – 5 Нм
• Номинальное U – 24 В, 50/60 Гц
• 3-позиционное управление / по схеме Открыто-Закрыто

Электрический привод поворотного типа Belimo LM24A-S применяется в сфере обработки и подготовки воздуха в зданиях. Привод регулирует работы воздушных заслонок площадью не более 1 кв.м. С дополнительным переключателем. IP54.

• Момент силы двигателя – 5 Нм
• Номинальное U – 24 В, 50/60 Гц
• 3-позиционное управление / по схеме Открыто-Закрыто

Технические характеристики



Электричество
Номинальное U	24 В Интервал 19,2 – 28,8 В
Частота тока	50/60 Гц
Потребление мощности	2 ВА – при калибровке (расчетный параметр) 1 Вт – в работе (при 5 Нм) 0,2 Вт – в покое
Доп. переключатель (настраивается от 0 до 100%)	Однополюсной, I от 1 мА до 3(0,5) А,U  250 В
Способ присоединения к питанию / доп. переключатель	С помощью кабеля, длина 100 см, 3 x 0,75 мм2
Функциональность
Момент силы двигателя	5 Нм (минимум)
Поворота привода	Направление реверсивное, задается с помощью переключателя 0/1 (влево/вправо)
Управление ручное	Есть. Активируется нажатием самовозвратной кнопки, с ручной блокировкой
Допустимый поворот	Угол максимум 95°. Настраивается и ограничивается с обеих сторон упорами
Время срабатывания	2,5 минуты
Допустимый шумовой уровень	Максимум 35 дБ
Индикатор позиций	Указатель съемный (механич.)
Безопасность эксплуатации
Защита от тока	Экстра-низкие U (3-й класс защиты)
Защита корпуса	Протокол IP54, от позиции установки не зависит
Температурный режим окруж. среды	От –30°C до +50°C
Температурный режим хранения	От –40°C до + 80°C
Относит. влажность воздуха	95%, конденсат не образуется
Сервисная поддержка	Нет
Вес устройства	600 г



Описание

Процесс установки

Электропривод Belimo LM24A-S оснащен захватом, с помощью которого он устанавливается на заслонку, что значительно облегчает процесс монтажа. для предотвращения произвольного поворота привода после установки он стабилизируется специальным фиксатором.

Управление вручную

Перейти на режим ручного управления можно, нажав специальную кнопку с опцией самовозврата на корпусе электропривода Belimo LM24A-S. После этого зубчатый редуктор будет выведен из зацепления, а привод отсоединен.

Надежность эксплуатации

В приводе Belimo LM24A-S реализована функция автоматического отключения, как только будут пройдены финальные позиции. Это обеспечивает высокую степень надежности и защиты привода от перегрузки в процессе работы.

Сигнализационная система

Электропривод Belimo LM24A-S оснащен дополнительным переключателем, настраиваемым от 0 до 100%, для обеспечения надежной и гибкой систем сигнализации о положениях привода.

Для уточнения стоимости устройства, а также оформления заказа на привод Belimo LM24A-S звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантийный срок на электропривод Belimo LM24A-S – пять лет. К устройству прилагаются паспорт и сертификат соответствия.

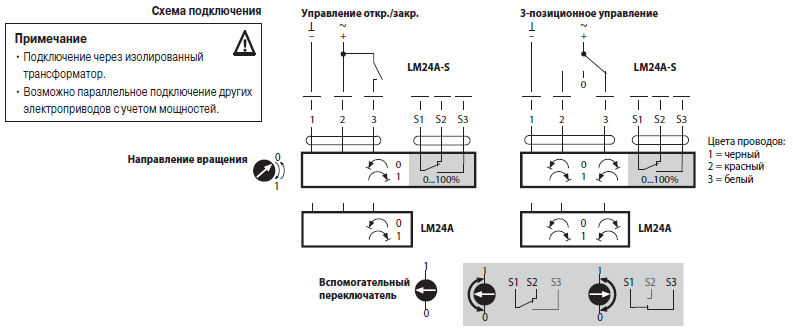

Электрическое подключение

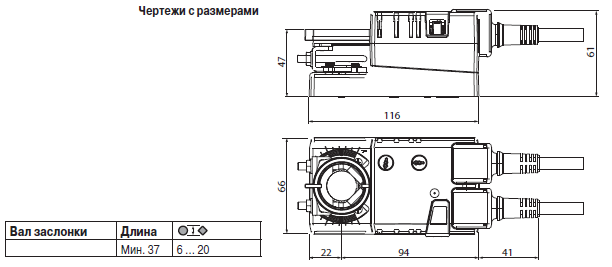

Габаритные размеры



Варианты приводов

		LMC24AM	LM24AP5	LM24A-TP	LM24A-S-TP
Управление	Открыть/закрыть, (одно-, двух-проводное), трех-позиционное	•	•	•	•
Питание	24 V ~/=	•	•	•	•
Переключение	Безпотенциальные (настройка от 0 до 100%)				•
	1*EPU, от1 мА до3 (0,5) А, 250 V ~				•
Потенциометр связи обратной	Встроен		•
Время реагирования	150 секунд (постоянно)		•	•	•
	35 секунд (постоянно)	•
Соединение (кабельное)	PCV 1 м	•	•
	Клеммы (с защитой)			•	•
