Привод BELIMO LM24A Откр/закр; 3-позиционно 24В =/~

LM24A (LM24A-S) Откр/закр; 3-позиционно 24В =/~

Электрический привод Belimo LM24A применяется в системах обработки воздуха в зданиях (вентиляция и кондиционирование). Привод устанавливается на воздушные заслонки с площадью поверхности не более 1 кв.м.

  • Момент силы двигателя – 5 Нм
  • Напряжение номинальное (Uномин) – 24 В
  • Управление по принципу Открыто-Закрыто либо по 3-позиционной схеме

Электрический привод Belimo LM24A применяется в системах обработки воздуха в зданиях (вентиляция и кондиционирование). Привод устанавливается на воздушные заслонки с площадью поверхности не более 1 кв.м.

  • Момент силы двигателя – 5 Нм
  • Напряжение номинальное (Uномин) – 24 В
  • Управление по принципу Открыто-Закрыто либо по 3-позиционной схеме

Технические характеристики



Электрические характеристики
Uномин и интервал Uномин 24 В, 19,2 – 28,8 В
Частота тока 50/60 Гц
Потребляемые мощности 2 ВА – расчетный показатель при калибровке

1 Вт (при 5 Нм) – потребление в процессе работы

0,2 Вт – в нерабочем состоянии
Присоединение к источнику питания Кабельное, длина 100 см, 3 x 0,75 мм2
Функциональные характеристики
Момент силы двигателя (миним. значение) 5 Нм (при 24 В)
Вращение привода Направление реверсивное, устанавливается при помощи настройки 0/1 (влево/вправо)
Управление вручную Есть. Для активации и вывода редуктора из зацепления нажать самовозвратную кнопку
Допустимый угол поворота привода ≤ 95°, ограничен механич. упорами с обеих сторон (настраиваются)
Период срабатывания 2,5 мин
Допустимый уровень шума при работе ≤ 35 дБ
Индикатор позиции Съемный указатель (механический)
Характеристики безопасности
Защита от поражения током Экстра-низкие U (3-й класс защиты)
Протокол защиты корпуса IP54, вне зависимости от установочного положения
Окружающая t От –30°C до +50°C
t хранения привода От –40°C до +80°C
Отн. влажность воздуха 95%, конденсат не образуется
Сервисная поддержка Не предусмотрена
Вес устройства 0,6 кг



Описание

Процесс установки привода

Установка электропривода Belimo LM24A на воздушную заслонку производится специальным захватом, поставляемым в комплекте с фиксатором, который позволяет закрепить привод и избежать произвольного вращения в процессе работы.

Принцип управления

Электропривод Belimo LM24A может управляться как по 3-позиционной схеме, так и по принципу Открыто-Закрыто.

Для управления вручную необходимо нажать на самовозвратную кнопку на корпусе. В нажатом состоянии она выводит зубчатый редуктор из зацепленного состояния. С опцией блокировки в любом положении.

Настройка угла поворота привода

С обеих сторон привода Belimo LM24A находятся механические упоры, с помощью которых происходит настройка необходимого угла поворота привода (максимально 90°).

Надежность эксплуатации

За счет того, что электропривод Belimo LM24A автоматически прекращает работу после прохождения финальных позиций, он надежно защищен от перегрузок. Концевые выключатели не требуются.

Для уточнения стоимости устройства и оформления заказа на привод Belimo LM24A звоните по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые партии заказа предоставляются после индивидуального обсуждения.

Гарантийный срок на электропривод Belimo LM24A – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

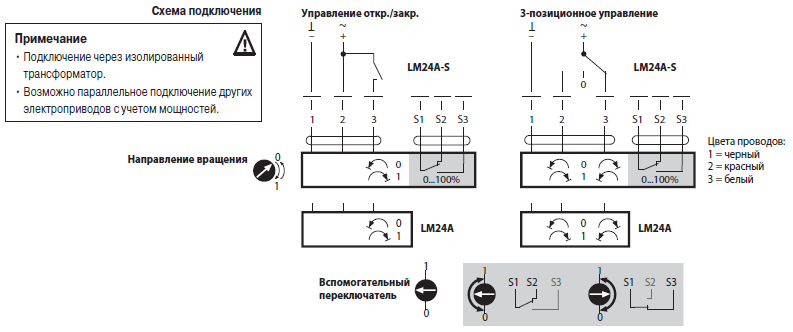

Электрическое подключение

 Электрическое подключение LM24A

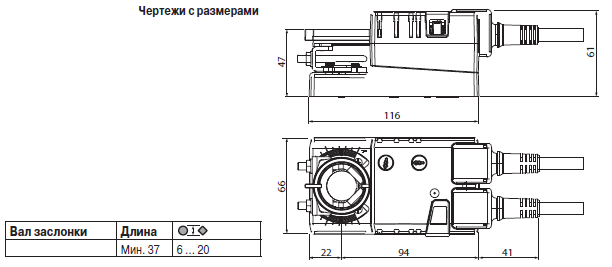

Габаритные размеры

Габаритные размеры LM24A



Варианты приводов

  LMC24AMLM24AP5LM24A-TPLM24A-S-TP
Тип управления Откр/закр, (1-, 2-проводное), 3-позиционное
Питание 24 В ~/=
Встроенные вспомогательные переключатели Б езпотенциальные, настраиваются 0…100%
  1×EPU, 1 мА…3 (0,5) А, 250 В ~
Потенциометр обратной связи Встроенный
Время срабатывания 150 постоянное
  35 с постоянное
Подключение Кабель PCV 1 м
  Клеммы с защитой
