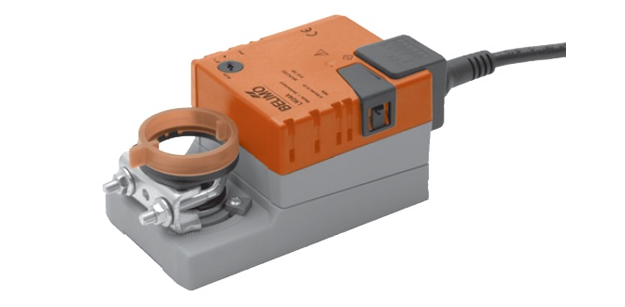

Многофункциональный привод Belimo LM24A-MF используется в системах обработки воздуха в зданиях, осуществляя управление открытием и закрытием воздушных заслонок площадью до 1 кв.м. С возможностью индивидуальной настройки отдельных параметров.

• Вращательный момент двигателя – 5 Нм
• Электрическое напряжение (U) – AC/DC 24 В
• Управляющий сигнал (базовый) – диапазон DC 0 - 10 В
• Сигнал обратной связи - диапазон DC 2 - 10 В

Многофункциональный привод Belimo LM24A-MF используется в системах обработки воздуха в зданиях, осуществляя управление открытием и закрытием воздушных заслонок площадью до 1 кв.м. С возможностью индивидуальной настройки отдельных параметров.

• Вращательный момент двигателя – 5 Нм
• Электрическое напряжение (U) – AC/DC 24 В
• Управляющий сигнал (базовый) – диапазон DC 0 - 10 В
• Сигнал обратной связи - диапазон DC 2 - 10 В

Технические характеристики



Электропитание
Электрическое напряжение (U)	АС/DC 24 В
Частота тока	50/60 Гц
Интервал U	AС 19,2 – 28,8 В / DC 21,6 – 28,8 В
Мощность в процессе калибровки (расчетный параметр)	3,5 ВА
Потребление мощностей	2 Вт (при 5 Нм) – в процессе работы 1,2 Вт – в нерабочем состоянии
Подключение к электропитанию	Кабельное, длина кабеля 100 см, 4 х 0,75 мм2
Функциональность
Вращательный момент двигателя	5 Нм (при 24 В), может быть уменьшен  от 25 до 75%
Сигнал управления (базовые настройки)	DC 0 – 10 В, R на входе = 100 кОм Интервал работы: DC 2 – 10 В
Сигнал управления (пользовательские настройки)	Схема Открыто-Закрыто; 3-позиционная схема Интервал работы: 0,5 -30 В (стартовые позиции), 2,5 – 32 В (конечные позиции)
Сигнал обратной связи (базовые настройки)	DC 2 – 10 В, Imax = 0,5 мА
Сигнал обратной связи (пользовательские настройки)	DC 0,5 - 8 В (стартовые позиции), 2,5 – 10 В (конечные позиции)
Отклонение управления	+/- 5%
Направление движения двигателя	Реверсивное, настраивается установкой против/по часовой стрелке
Режим управления вручную	Предусмотрен. Для активации режима нажать кнопку на корпусе, фиксируется
Угол вращения привода	Макс.  угол 95°. Для настройки используются упоры с обеих сторон
Продолжительность работы (90°)	150 сек, может быть настроен от 35 до 150 сек
Шум при работе двигателя	35 дБ, при работе 35 сек - 45 дБ
Указатель позиций	Индикатор механич., (можно снять)
Защита при эксплуатации устройства
Класс защиты от поражения током	3-й (только низкие U)
Защита корпуса	Протокол IP54 (вне зависимости от установочной позиции)
ЭМС	Согл. директиве 2004/108/EC
U импульсное	0,8 кВ (по стандартам ГОСТ 60730-1)
Степень загрязнения среды	3-я (по стандартам ГОСТ 60730-1)
Температурный диапазон при работе	–30°C - +50°C
Температурный диапазон при хранении привода	–40°C - +80°C
Влажность воздуха относит.	95%, без конденсации
Поддержка сервисной службы	Нет
Масса устройства	440 грамм

Описание

Регулирование работы электропривода

Согласно базовым настройкам от производителя, электропривод Belimo LM24A-MF управляется через аналоговые сигналы в интервале постоянного тока 0-10 В, на основании которых принимает необходимый угол поворота. Понять текущую позицию электропривода (0-100 % максимального угла поворота) можно электронным способом через измеряемое напряжение, т.е. через сигнал обратной связи. Кроме того, этот сигнал может выступать в роли управляющего для других электроприводов.

Параметризация устройства

Базовые настройки электропривода Belimo LM24A-MF соответствуют наиболее частым ситуация эксплуатации. При необходимости такие параметры, как управляющий сигнал и сигнал обратной связи, момент силы, продолжительность работы, могут быть настроены индивидуально. Для этого используются сервисные устройства параметризации MFT-H либо Belimo MFT-P.

Монтирование устройства на заслонку

Для монтажа электропривода Belimo LM24A-MF на заслонку вместе с ним поставляется крепежный захват, а также фиксатор, предотвращающий произвольное вращение электропривода.

Режим управления вручную

Предусмотрен режим управления устройством Belimo LM24A-MF вручную. Для перехода на ручное управление нажать самовозвратную кнопку на корпусе. После этого редуктор будет выведен из зацепленного состояния на все время, пока кнопка остается нажатой.

Надежность работы

Благодаря тому, что электропривод Belimo LM24A-MF самостоятельно отключатся после достижения заданных позиций, он защищен от перенапряжения при работе, даже без использования концевых выключателей.

Исходная позиция

При первом включении электропривода Belimo LM24A-MF он занимает исходную базовое позицию. После этого позиция привода определяется согласно управляющему сигналу.

Вы можете уточнить стоимость устройства и заказать электропривод Belimo LM24A-MF, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo LM24A-MF обсуждаются персонально с клиентом.

На электропривод Belimo LM24A-MF действует гарантия в течение 5 лет. Вся техническая документация и сертификат соответствия прилагаются к устройству.

Электрическое подключение

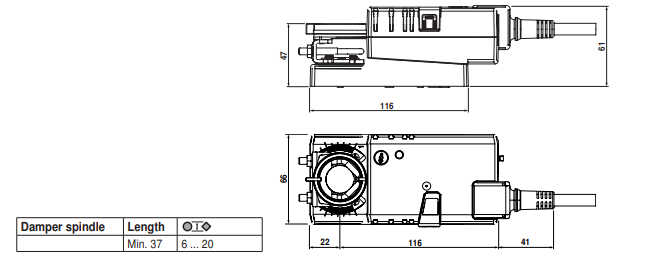

Габаритные размеры
