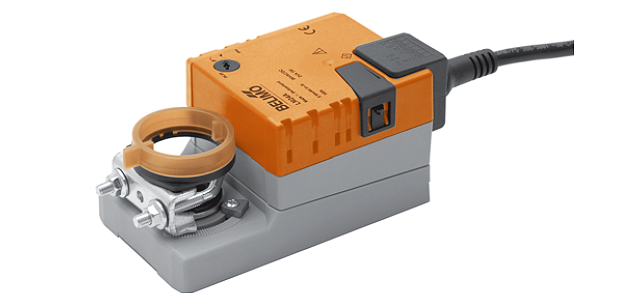

Электрический привод Belimo LM230A предназначен для регулирования работы заслонок в системах подготовки воздуха в зданиях. Для заслонок с поверхностью не более 1 кв.м.

• Вращающий момент двигателя – 5 Нм
• Напряжение (U_nom) – от 100 до 240 В
• Управление либо по 3-позиционной схеме либо 2-проводное (Открыто/Закрыто)

Электрический привод Belimo LM230A предназначен для регулирования работы заслонок в системах подготовки воздуха в зданиях. Для заслонок с поверхностью не более 1 кв.м.

• Вращающий момент двигателя – 5 Нм
• Напряжение (U_nom) – от 100 до 240 В
• Управление либо по 3-позиционной схеме либо 2-проводное (Открыто/Закрыто)

Технические характеристики



Данные по электричеству
Unom / Интервал Unom	От 100 до 240 В / от 85 до 265 В
Частота тока	50/60 Гц
Расчетное значение N	4 ВА
Потребление N	В рабочем состоянии: 1,5 Вт (при 5 Нм) В нерабочем состоянии: 0,4 Вт
Присоединение к источнику питания	Кабельное, длина - 100 см, 3 x 0,75 мм2
Данные по функциональности
Вращающий момент двигателя (минимальное значение)	5 Нм (при Unom)
Вращение привода	Привод поворачивается реверсивно, направление задается переключателем (0/1)
Управление вручную	Возможно. Предусмотрена самовозвратная кнопка, после нажатия на которую редуктор вне зацепления
Максимальный угол вращения	95°. Угол ограничивается и настраивается посредством механических упоров с обеих сторон
Период срабатывания	2,5 мин
Допустимый шум при работе	Не более 35 дБ
Индикатор позиции привода	Указатель механический, снимается
Безопасность
Защита от тока	Полная изоляция (II класс)
Защита корпуса	IP54, от положения не зависит
t внешней среды	От –30°C до +50°C
t хранения	От –40°C до +80°C
Влажность воздуха относ.	95%, без конденсации
Поддержка тех. службы	Не предусмотрена
Масса	0,5 кг



Описание

Установочный процесс

Для установки электропривода Belimo LM230A на заслонку используется специальный захват, облегчающий процесс монтажа. А с помощью фиксатора (входит в базовую комплектацию) предотвращается произвольное вращение привода на заслонке.

Принцип управления

Управление электроприводом Belimo LM230A либо двухпроводное (Открыто/Закрыто) либо трехпозиционное.

Возможно также управление в ручном режиме. Для активации необходимо нажать на самовозвратную кнопку на корпусе. Редуктор будет выведен из зацепления до тех пор, пока кнопка остается нажатой.

Надежная защита от перегрузок

Надежность функционирования электропривода Belimo LM230A обеспечивается за счет опции остановки после прохождения финальных позиций. Благодаря этому привод защищен от возможных перегрузок во время работы даже без использования концевых выключателей.

Вы можете уточнить подробную информацию и заказать электропривод Belimo LM230A, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на оптовые партии изделия обсуждается персонально.

Гарантийный срок на электропривод Belimo LM230A – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

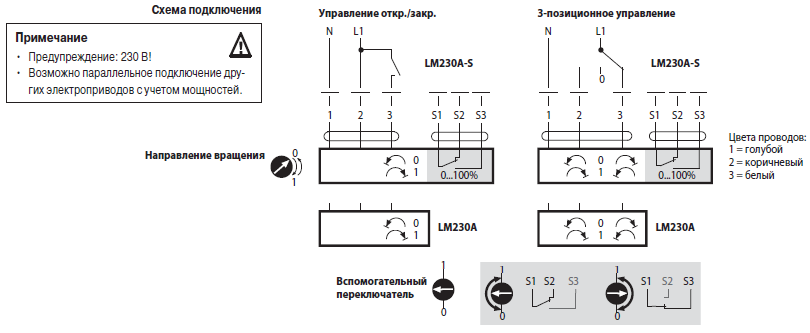

Электрическое подключение

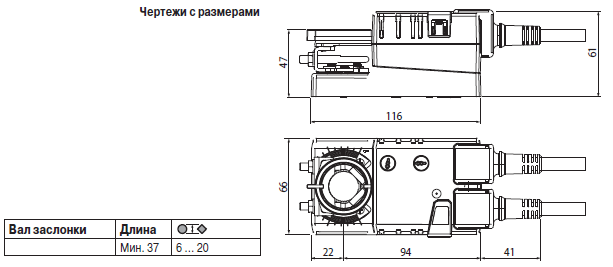

Габаритные размеры



Варианты приводов

		LMC230A	LM230A-TP	LM230A-S-TP
Тип управления	Откр/закр. (1-, 2-проводное), 3-позиционное	•	•	•
Питание	230 В ~	•	•	•
Встроенные вспомогательные переключатели	Безпотенциальные, настраиваются 0…100%			•
	1×EPU, 1 мА…3 (0,5) А, 250 В ~			•
Время срабатывания	150 постоянное		•	•
	35 с постоянное	•
Подключение	Кабель PVC 1 м	•
	Клеммы с защитой		•	•
