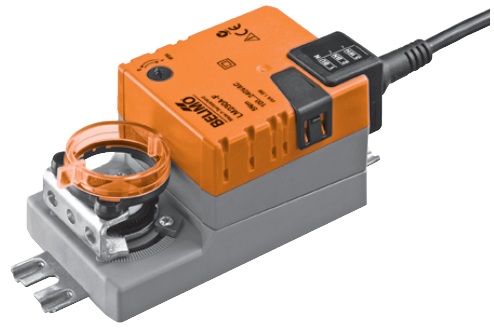

Электрический привод Belimo LM24A-SR-F устанавливается на воздушные заслонки, регулируя их открытие. Сфера применения: кондиционирование и вентиляция воздуха в зданиях.

• Вращающий момент минимальный – 5 Нм
• U номинальное – 24 В, 50/60 Гц
• III класс защиты от тока; IP54
• Управление в диапазоне 0 – 10 В

Электрический привод Belimo LM24A-SR-F устанавливается на воздушные заслонки, регулируя их открытие. Сфера применения: кондиционирование и вентиляция воздуха в зданиях.

• Вращающий момент минимальный – 5 Нм
• U номинальное – 24 В, 50/60 Гц
• III класс защиты от тока; IP54
• Управление в диапазоне 0 – 10 В

Технические характеристики



Электрические характеристики
U номинал / Интервал работы	24 В / 19,2 – 28,8 В
Частота	50/60 Гц
Параметры мощностей	2 ВА – расчетное значение 1 Вт (при 5 Нм) – в рабочем состоянии 0,4 Вт – в покое
Присоединение к питанию	С помощью кабеля, длина – 100 см, 4х 0,75 мм2
Функциональные характеристики
Вращающий момент миним.	5 Нм (при 24 В)
Управление	Управляющий сигнал (Y) – диапазон 0-10 В, при R на входе 100 кОм Интервал работы – диапазон 2-10 В
Сигнал обратной связи	Диапазон 2-10 В, при max 1 мА
Отклонение хода	+/- 5%
Направленность поворота	Осуществляется с помощью переключателя (1 и 0), реверсивное
Направленность поворота при управ. сигнале 0	В положении переключателя 0 соответствует 1
Ручной режим	Есть. Нажатием кнопки зубчатый редуктор выводится из зацепленного положения. Функция ручной блокировки
Вращение (максимальное)	Угол ≤ 95°, ограничен упорами с обеих сторон
Время срабатывания	2,5 мин
Допустимый шумовой уровень	Не более 35 дБ
Указатель положения	Механический (съемный)
Защитные характеристики
Защита от тока / корпуса	III класс (низкие U) / IP54 (от положения привода не зависит)
Температурный режим внешней среды	От –30°C до +50°C
Температурный режим в нерабочем состоянии	От –40°C до +80°C
Влажность воздуха относит.	95%, конденсата нет
Поддержка	Нет необходимости
Масса	0,5 кг



Описание

Принцип работы

Управление электроприводом Belimo LM24A-SR-F происходит посредством управляющего аналогового сигнала в интервале 0 – 10 В. Привод открывает воздушную заслонку до необходимой позиции в соответствии с сигналом. Для отображения текущего положения электропривода необходимо ориентироваться на значение U в данный момент.

Для управления вручную предусмотрена самовозвратная кнопка, которая в нажатом состоянии выводит зубчатый редуктор из зацепленного положения.

Настройка необходимого угла поворота

Угол поворота привода Belimo LM24A-SR-F настраивается с помощью механических упоров с обеих сторон. Максимальный угол - 95°.

Процесс монтажа

Электропривод Belimo LM24A-SR-F монтируется на заслонку захватом. Чтобы предотвратить произвольный поворот привод крепится фиксатором.

Надежность работы

Для предотвращения перегрузок во время работы в приводе реализована функция автоматической остановки после прохождения конечных позиций.

Для уточнения цены и заказа электропривода Belimo LM24A-SR-F звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo LM24A-SR-F – 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

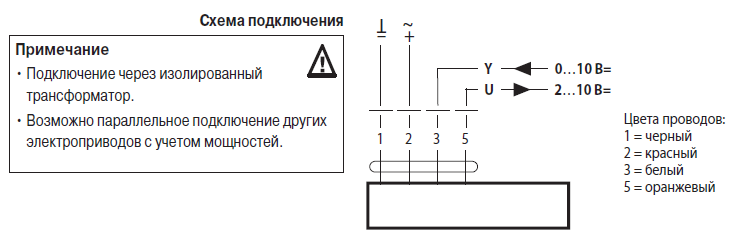

Электрическое подключение

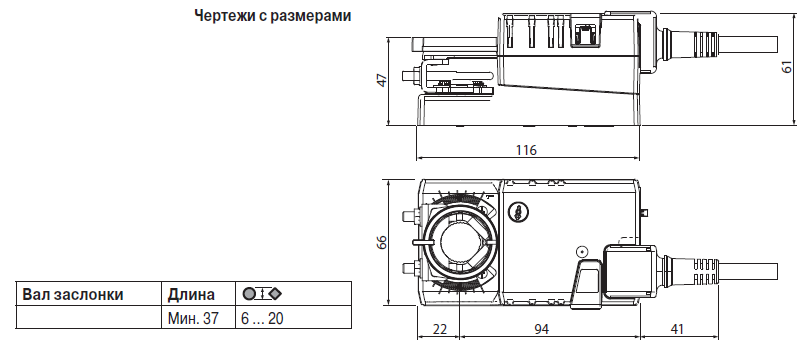

Габаритные размеры



Варианты приводов

		LM230ASR	LM24A-MF	LMC24A-SR	LM24A-SR-TP	LM230ASR-TP	LM24A-MF-TP
Управление	Плавное	•		•	•	•
	Многофункциональность		•				•
Питание	24 В ~/=		•	•	•		•
	230 В ~	•				•
Скорость срабатывания	150 секунд (постоянная)	•			•	•
	150 секунд (настраиваемая)		•				•
	35 секунд (постоянно)			•
Соединение:	PCV 1 м (кабельное)	•	•	•
	Клеммы (с защитой)				•	•	•
