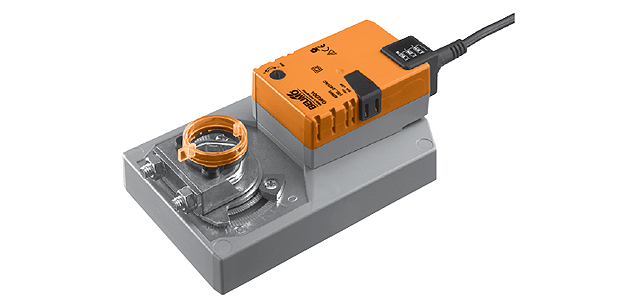

Электрический привод Belimo GM230A позволяет управлять воздушными заслонками в системах обработки воздуха в помещениях. Максимальная площадь заслонки до 8 кв.м.

• Вращающий момент – 40 Нм
• U номинальное в интервале 100 – 240 В
• Однопроводное управление (схема «Открыто/Закрыто»)

Электрический привод Belimo GM230A позволяет управлять воздушными заслонками в системах обработки воздуха в помещениях. Максимальная площадь заслонки до 8 кв.м.

• Вращающий момент – 40 Нм
• U номинальное в интервале 100 – 240 В
• Однопроводное управление (схема «Открыто/Закрыто»)

Технические характеристики

Электрические параметры
U номинальное	Интервал 100 - 240 В; частота тока 50/60 Гц
Рабочий диапазон U номинал	Интервал 85 - 265 В
Параметры мощностей	9 ВА – расчетное значение 5 Вт – рабочее состояние 2 Вт – состояние покоя
Присоединение к питанию	С помощью кабеля – длина - 100 см, 3 х 0,75 мм2
Функциональные параметры
Вращающий момент (минимум; при U номинальном)	40 Нм
Поворот	Реверсивное направление Устанавливается переключателем 0/1 (влево/вправо)
Ручной режим управления	Возможно. При нажатии кнопки на корпусе редуктор выходит из положения зацепления. Опция блокирования вручную
Угол вращения	Угол ≤ 95°, ограничивается упорами с обеих сторон
Продолжительность вращения	2,5 мин
Допустимый уровень шума при работе	Не более 45 дБ
Индикатор позиции привода	Указатель съемный
Параметры безопасности
Защита от поражения током	2 класс (полная изоляция)
Защита корпуса	IP54
Окружающая температура	От –30 до +50 °C
Температура в состоянии покоя	От –40 до +80 °C
Влажность воздуха относит.	95%, конденсат не образуется
Поддержка тех.  службы	Не предусмотрен
Вес устройства	1,7 кг



Описание

Процесс монтажа

Электропривод Belimo GM230A устанавливается на вал воздушной заслонки посредством специального захвата. Для предотвращения произвольного поворота уже установленного привода на заслонке он закрепляется фиксатором.

Ручной режим управления

Электрический привод Belimo GM230A может управляться вручную. Для этого предусмотрена самовозвратная кнопка на корпусе, нажатие на которую выводит зубчатый редуктор из состояния зацепления.

Регулируемый угол вращения

Максимальный угол вращения привода Belimo GM230A - 95°. Угол с двух сторон ограничивают механические упоры.

Надежность функционирования

Электропривод Belimo GM230A надежно защищен от возможных перегрузок за счет опции автоматического отключения по достижению финальных позиций.

Уточнить стоимость изделия и заказать электрический привод Belimo GM230A Вы можете по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo GM230A – 5 лет со дня покупки. К изделию прилагаются паспорт и сертификат соответствия.

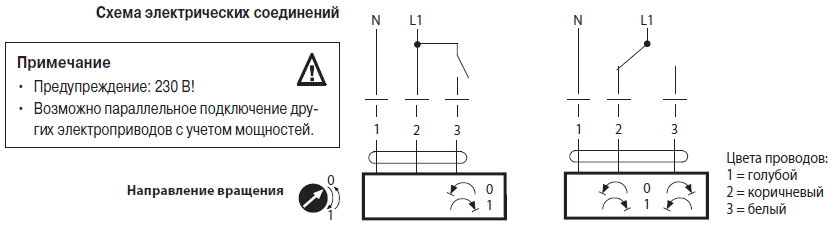

Электрическое подключение

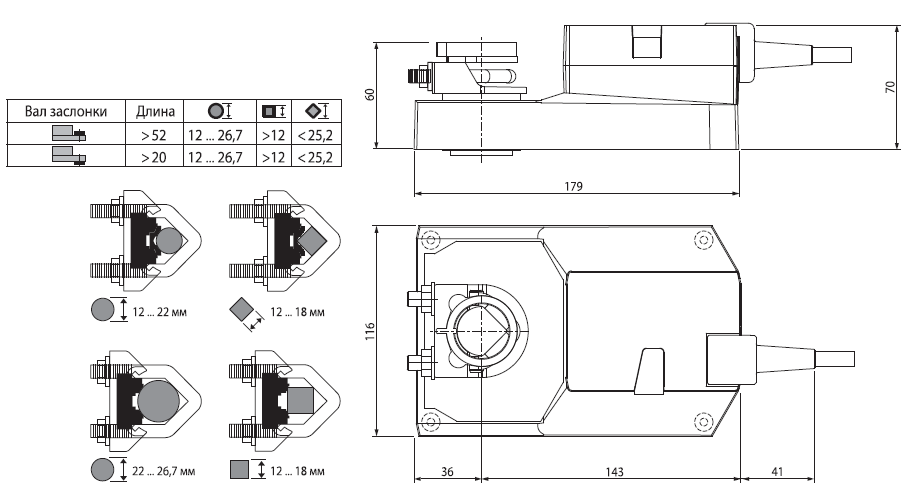

Габаритные размеры



Варианты приводов

		GM230A-TP
Управление	Открытие/закрытие, (1-, 2-проводное), 3-позиционное	•
Питание	230 V	•
Соединение	Клеммы (с защитой)	•
