Привод BELIMO CM24-SR-L Плавного регулирования 0..10 В

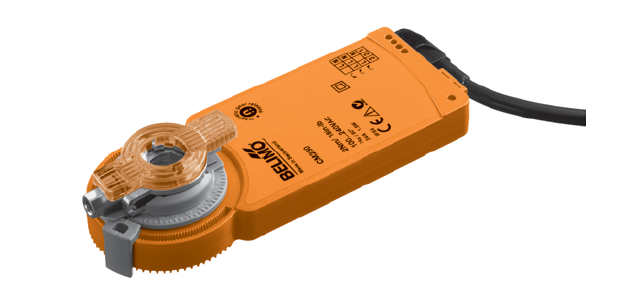

СМ24-SR-L (СМ24-SR-R) Плавного регулирования 0…10 В

Электрический привод Belimo CM24-SR-L применяется в системах обработки воздуха в зданиях, осуществляя регулирование работы воздушных заслонок. Площадь поверхности заслонки не более 0,4 кв.м.

  • Момент силы двигателя = 2 Нм
  • Напряжение (Uномин) = 24 В
  • Управляющий сигнал Y – от 0 до 10 В; сигнал обратной связи U – от 2 до 10 В

Электрический привод Belimo CM24-SR-L применяется в системах обработки воздуха в зданиях, осуществляя регулирование работы воздушных заслонок. Площадь поверхности заслонки не более 0,4 кв.м.

  • Момент силы двигателя = 2 Нм
  • Напряжение (Uномин) = 24 В
  • Управляющий сигнал Y – от 0 до 10 В; сигнал обратной связи U – от 2 до 10 В

Технические характеристики



Электричество
Uномин 24 В (рабочий интервал U: 19, 2 – 28,8 В)
Частота переменного тока 50/60 Гц
Значения мощностей 2 ВА – расчет

1 Вт – при работе

0,5 Вт – в покое
Присоединение к источнику питания Кабельное, длина - 1 м, 4 х 0,75 мм2
Функциональность
Момент силы двигателя 2 Нм (минимальное значение при Uномин)
Управление Сигнал Y (управляющий) – от 0 до 10 В, R на входе = 100 кОм

Диапазон работы Y – от 2 до 10 В

Сигнал U (обратная связь) – от 2 до 10 В, max I = 1мА
Погрешность хода Отклонение +/- 5%
Управление вручную Есть. Активируется магнитом
Вращение привода Max угол = 95°, настраивается и ограничивается упорами (механическими)
Период вращения на 90° 75 сек
Допустимый шум Не более 35 дБ
Индикатор позиций Указатель механический с интегрированным магнитом
Безопасность
Защита от тока Класс III – небольшие напряжения
Защита корпуса IP54, от положения установки не зависит
t внешней среды От –30°C до +50°C
t в покое От –40°C до +80°C
Влажность воздуха 95% относит., конденсат не образуется
Поддержка тех. службы Нет
Вес устройства 0,22 кг



Описание

Принцип работы привода

Электропривод Belimo CM24-SR-L регулирует работу воздушных заслонок, открывая их до положения, заданного контроллером через стандартный сигнал от 0 до 10 В. Для отображения текущего положения привода передается сигнал обратной связи U (измеряемое напряжение). Сигнал U может также выступать управляющим сигналом для других приводов.

Возможно управление приводом Belimo CM24-SR-L вручную. Для этого в указателе позиций привода расположен магнит. Чтобы вывести редуктор из зацепления, магнит необходимо переместить в специально предназначенную для этого зону на корпусе с обозначением.

Установочный процесс

Для установки электропривода Belimo CM24-SR-L на заслонку используется захват от 0,6 до 1,27 см. Чтобы избежать вращения привода на вале заслонки после монтажа в комплекте идет фиксатор, который закрепляет его.

Надежность эксплуатации

Для защиты электропривода Belimo CM24-SR-L от перегрузок реализована функция автоматической остановки по факту прохождения финальных позиций.

Исходная позиция

Каждый раз после подачи электропитания либо отключений по окончанию работы электропривод возвращает вал заслонки в исходную позицию. После этого позиция электропривода задается уже сигналом Y.

Для уточнения информации и стоимости, а также заказа электропривода Belimo CM24-SR-L звоните по телефону 8 (499) 201-22-47.

Обсуждение скидок и оптовых цен возможно в индивидуальном порядке.

Гарантийный срок на электропривод Belimo CM24-SR-L – 5 лет со дня покупки. К устройству прилагаются технический паспорт и сертификат соответствия.

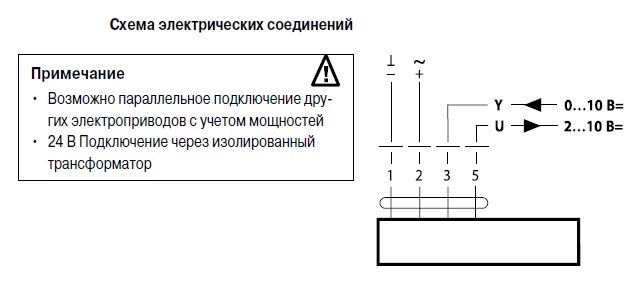

Электрическое подключение

 Электрическое подключение CM24-SR-L

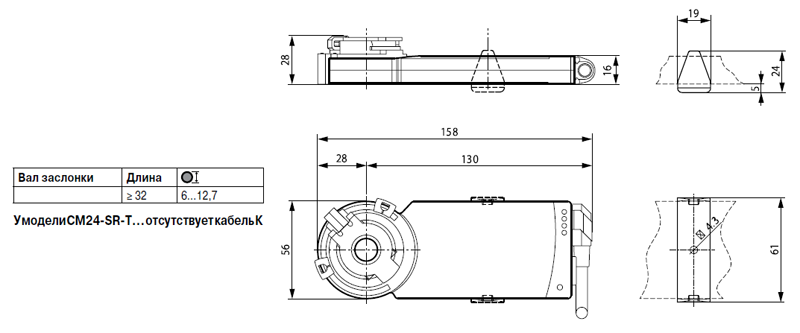

Габаритные размеры

Габаритные размеры CM24-SR-L



Скачать PDF



Скачать PDF (328 Кбайт)

Сертификат BELIMO (775 Кбайт)
