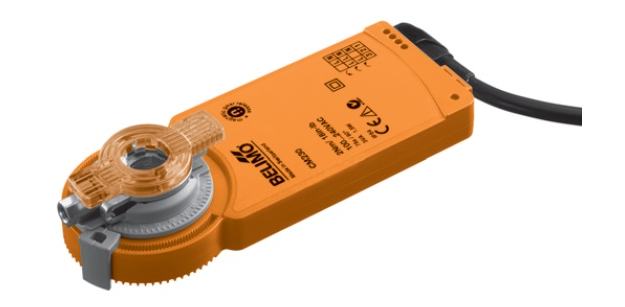

Модель электропривода Belimo CM230G-L предназначена для регулирования работы воздушных заслонок в строительных сооружениях и зданиях.

• Максимальная S поверхности заслонки - 0,4 кв.м
• Крутящий момент двигателя – 2 Нм
• Напряжение электрич. (U) - АС 230 В
• Управление: 3-позиционная схема либо схема "Открыто-Закрыто"

Модель электропривода Belimo CM230G-L предназначена для регулирования работы воздушных заслонок в строительных сооружениях и зданиях.

• Максимальная S поверхности заслонки - 0,4 кв.м
• Крутящий момент двигателя – 2 Нм
• Напряжение электрич. (U) - АС 230 В
• Управление: 3-позиционная схема либо схема "Открыто-Закрыто"

Технические характеристики



Электрические характеристики
Электрич. напряжение (U)	АС 230 В
Частота тока	50/60 Гц
Интервал напряжения	АС 85...265 В
Потребление мощности для калибровки (расчет)	3 ВА
Потребление мощности при работе	1,5 Вт
Потребление мощности вне работы	1 Вт
Подключение к питанию	Кабель 100 см, 3 x 0,75 мм2
Параллельное подключение нескольких приводов	Возможно (с учетом мощностей)
Функциональные характеристики
Крутящий момент двигателя	2 Нм (миним. значение)
Направление движения двигателя	Вращается против часовой стрелки
Режим управления вручную	Возможен. Зубчатый редуктор выходит из зацепления при помощи магнита, интегрированного в указатель позиций привода
Допустимый угол поворота	Угол в интервале 0 - 287,5°
Время срабатывания	75 сек при угле 90°
Максимальный шум двигателя	Не более 35 дБ
Индикатор позиций	Указатель механич. со встроенным магнитом
Характеристики безопасности
Защита от поражения током	2-й класс (полная изоляция)
Защита корпуса от повреждения	IP66 (с учетом спецификации установки)
ЭМС	Директива 2004/108/EC
Импульсное U	2,5 кВ
Степень загрязнения окруж. среды	3-ая
Диапазон температур при работе	От –30°C до +50°C
Диапазон температур для хранения	От –40°C до +80°C
Влажность воздуха отн.	Макс. 95%, без конденсации
Сервисная поддержка	Нет необходимости
Масса устройства	280 грамм



Описание

Принцип управления

Управление электроприводом Belimo CM230G-L осуществляется либо по 3-позиционной схеме, либо по схеме "Открыто-Закрыто".

Процесс установки привода на заслонку

Электропривод Belimo CM230G-L устанавливается на заслонку при помощи крепежного зажима, поставляемого в комплекте. Также для предотвращения произвольного поворота электропривода на заслонке он закрепляется специальным фиксатором.

Режим управления вручную

Предусмотрен режим управления электроприводом Belimo CM230G-L вручную. Для вывода зубчатого редуктора из зацепленного положения используется магнит, который встроен в индикатор позиций привода.

Надежность эксплуатации

За счет того, что электропривод Belimo CM230G-L автоматически останавливает работу после прохождения заданных финальных позиций, он надежно защищен от перегрузок в процессе эксплуатации. Концевые выключатели не требуются.

Чтобы узнать стоимость электропривода Belimo CM230G-L, а также оформить заказ на покупку устройства звоните по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и оптовых цен на электропривод Belimo CM230G-L, обсуждается индивидуально.

Гарантия на электропривод Belimo CM230G-L – 5 лет со дня покупки. Техническая документация и сертификат соответствия прилагаются.

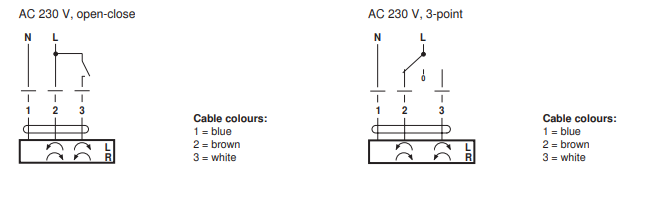

Электрическое подключение

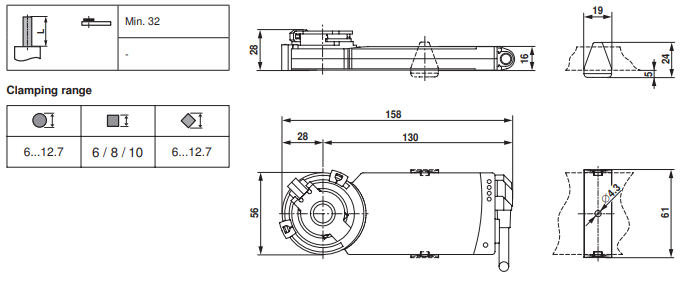

Габаритные размеры
