Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение AC 230 V
• Контроль Откр/Закр; 3-поз
• 2 интегрированных вспомогательных выключателей
• В обесточенном состоянии закрыт (NC)

Привод c возвратной пружиной для установки на дисковый поворотный затвор, IP 54.

• Номинальный крутящий момент 20 Нм
• Номинальное напряжение AC 230 V
• Контроль Откр/Закр; 3-поз
• 2 интегрированных вспомогательных выключателей
• В обесточенном состоянии закрыт (NC)



Технические характеристики

 Электропривод BELIMO SRF230A-S2-5 привод с функцией аварийного управления для шаровых клапанов, задвижек.

Electrical data
Nominal voltage	AC 230 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 195...264 V
Power consumption in operation	6.5 W
Power consumption in rest position	3.5 W
Power consumption for wire sizing	18 VA
Auxiliary switch	2 x SPDT, 1 x 10% / 1 x 11...90%
Switching capacity auxiliary switch	1 mA...3 (0.5) A, AC 250 V
Connection supply / control	Cable 1 m, 2 x 0.75 mm²
Connection auxiliary switch	Cable 1 m, 6 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 20 Nm
Torque spring return	Min. 20 Nm
Direction of rotation spring-return	Deenergised NC, valve closed (A - AB = 0%)
Manual override	By means of hand crank and locking switch
Angle of rotation	90°
Running time motor	75 s / 90°
Running time emergency setting position	‹20 s / 90°
Sound power level motor max.	45 dB(A)
Position indication	Mechanical
Service life Min.	60,000 emergency positions
Safety
Protection class IEC/EN II	Protective insulated
Protection class UL II	Protective insulated
Protection class auxiliary switch IEC/EN II	Protective insulated
Degree of protection IEC/EN	IP54
Degree of protection NEMA/UL	NEMA 2, UL Enclosure Type
EMC	CE according to 2004/108/EC
Low voltage directive	CE according to 2006/95/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1.AA.B
Rated impulse voltage supply / control	2.5 kV
Rated impulse voltage auxiliary switch	2.5 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Mechanical data
Connection flange	F05
Weight
Weight approx.	2.5 kg



Описание

Простая установка непосредственно на вал заслонки

Электропривод воздушной заслонки Belimo SRF230A-S2-5 Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление

Электропривод воздушной заслонки Белимо SRF230A-S2-5 возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Привод воздушной заслонки Белимо SRF230A-S2-5 - угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo SRF230A-S2-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО SRF230A-S2-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SRF230A-S2-5 мы обсуждаем индивидуально.

На поворотный привод BELIMO SRF230A-S2-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

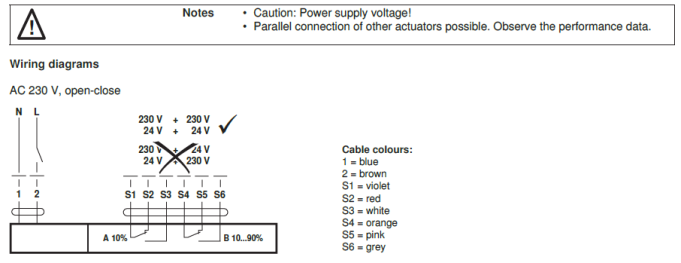

Электрическое подключение





Габаритные размеры
